G92 budynek gospodarczy

1490 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz wersję
podstawową

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki w cenie projektu

GRATIS

Bezterminowa wymiana nierozplombowanej dokumentacji. Zwroty do 14 dni

Zobacz

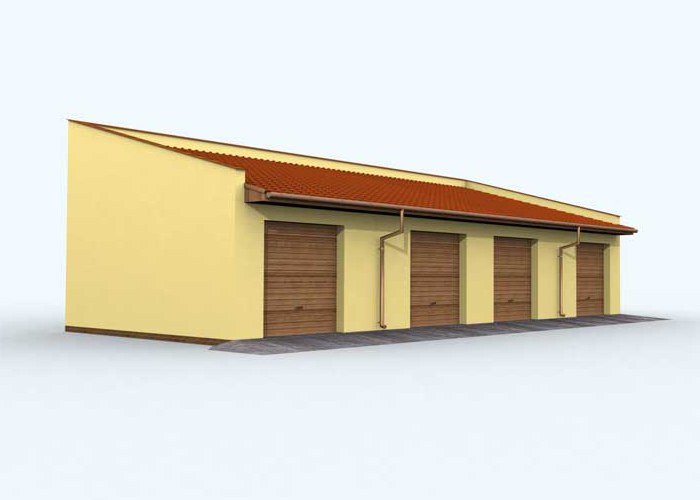

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa	105.00 m²
Min. wymiary działki długość x szerokość	23.08 x 14.00 m
Dostępne technologie	murowana, szkieletowa

Zobacz pełne dane projektu

Rzuty i przekroje

Parter dane dla jednego segmentu

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1.	Segment	26.25	0
	Suma	26.25	0

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	105.00 m²
Powierzchnia zabudowy	119.56 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	119.56 m²
Kubatura	455.00 m³
Kąt nachylenia dachu	15°
Wymiary budynku długość x szerokość	17.08 x 7.00 m
Wysokość budynku	5.30 m
Min. wymiary działki długość x szerokość	23.08 x 14.00 m
Dach	jednospadowy
Ilość pomieszczeń	4

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt budynku składa się z 6 egzemplarzy, a w tym 3 tomów części architektoniczno-budowlanejj oraz 3 technicznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	584.8 kg
Drewno	10.206 m³
Pow. ścian	2020 m²
Pow. ścian nośnych zew.	162 m²
Pow. ścian działowych wew.	65 m²
Dach	128 m²

Kosztorys orientacyjny brutto

Stan zerowy	42000 zł
Stan surowy	92400 zł
Roboty wykończeniowe wewnętrzne	58538 zł
Roboty wykończeniowe zewnętrzne	24413 zł
Instalacje i przyłącza	45150 zł
Suma	262500 zł
