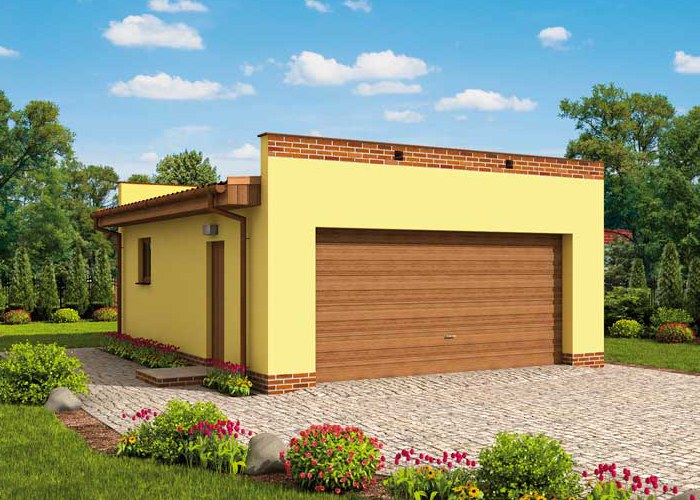

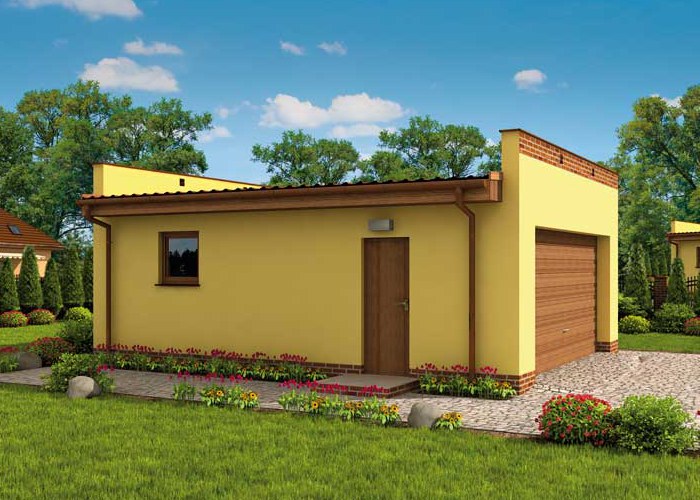

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa 45.00 m²
Min. wymiary działki
długość x szerokość
15.00 x 13.50 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

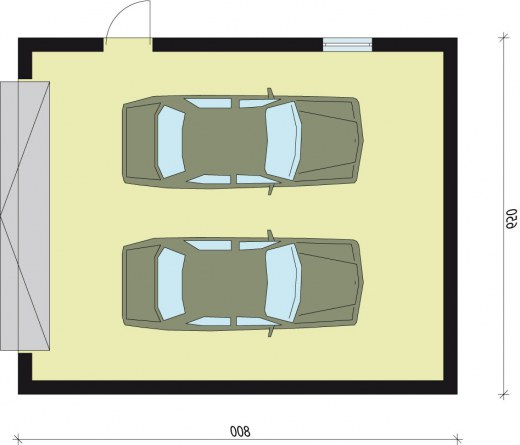

Rzut

Rzut

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż450
Suma450
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 45.00 m²
Powierzchnia zabudowy 52.00 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 52.00 m²
Kubatura 184.00 m³
Kąt nachylenia dachu
Wymiary budynku
długość x szerokość
6.50 x 8.00 m
Wysokość budynku 3.95 m
Min. wymiary działki
długość x szerokość
15.00 x 13.50 m
Dachpłaski

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna :
- powierzchnia użytkowa -45,00m2

- powierzchnia zabudowy -52,00m2
- powierzchnia całkowita  -52,00m2
- kubatura  - 184,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 3,95m
- dach prosty 3°
- więźba dachowa drewniana
- pokrycie dachu papa
- wymiar bramy garażowej 5,0x2,4m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal302.6 kg
Drewno1.581 m³
Pow. ścian nośnych zew.83 m²
Dach54 m²

Kosztorys orientacyjny brutto

Stan zerowy13680 zł
Stan surowy30096 zł
Roboty wykończeniowe wewnętrzne19067 zł
Roboty wykończeniowe zewnętrzne7952 zł
Instalacje i przyłącza14706 zł
Suma85500 zł
