G270 budynek gospodarczy

1190 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz wersję
podstawową

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa	87.75 m²
Min. wymiary działki długość x szerokość	14.00 x 21.00 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

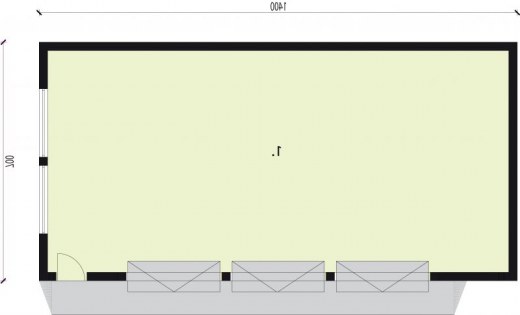

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
Rzut przyziemia	Garaż	87.75	0
	Suma	87.75	0

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	87.75 m²
Powierzchnia zabudowy	98.00 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	98.00 m²
Kubatura	462.00 m³
Kąt nachylenia dachu	3°
Wymiary budynku długość x szerokość	14.00 x 7.00 m
Wysokość budynku	4.19 m
Min. wymiary działki długość x szerokość	14.00 x 21.00 m
Dach	jednospadowy
Ilość pomieszczeń	1

Opis i technologia projektu

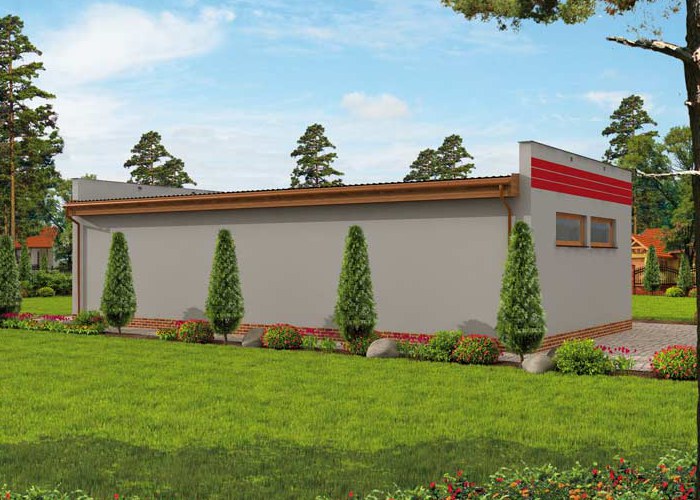

G270 garaż trzystanowiskowy w technologii murowanejj, wolnostojący, parterowy.

Budynek posiada trzy bramy garażową o wymiarach 2,80m x 2,8 m .

Zobacz garaż w wersjii szkieletowej.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa - 87,75m2
- powierzchnia zabudowy - 98,00m2
- powierzchnia całkowita - 98,00m2
- kubatura - 462,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,14m
- dach jednospadowy 3°
- więźba dachowa drewniana o konstrukcji krokwiowej
- pokrycie dachu - papa na deskowaniu pełnym
- wymiar bram garażowych 3x 2,8mx2,8m

Technologia szkieletowa - zobacz

- powierzchnia użytkowa - 86,45m2
- powierzchnia zabudowy - 98,00m2
- powierzchnia całkowita - 98,00m2

- ściany zewnętrzne frontowa i tylna: słupki 10x25 rozstawione max. co 60cm obite zewnątrz płytą OSB 3 , a wewnątrz płytą gipsowo-włóknową, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 25cm.
- ściany zewnętrzne szczytowea: słupki 5x15 rozstawione max. co 60cm obite zewnątrz płytą OSB 3 , a wewnątrz płytą gipsowo-włóknową, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.

- wysokość budynku 4,56m.
- dach płaski 3°
- więźba dachowa drewniana, układ krokwiowy.

- pokrycie dachowe : papa na deskowaniu pełnym.

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	574.19 kg
Drewno	6.937 m³
Dach	97 m²

Kosztorys orientacyjny brutto

Stan zerowy	26676 zł
Stan surowy	58687 zł
Roboty wykończeniowe wewnętrzne	37180 zł
Roboty wykończeniowe zewnętrzne	15505 zł
Instalacje i przyłącza	28677 zł
Suma	166725 zł
