990 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz wersję
podstawową
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa 41.55 m²
+ altana16.26 m²

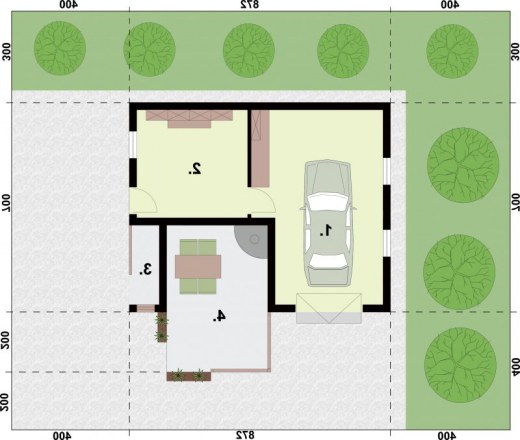

Min. wymiary działki
długość x szerokość
14.00 x 16.72 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż25.9525.95
2.Pom. gospodarcze13.113.1
3.Skład drewna2.52.5
Suma41.5541.55
4.Wernada16.2616.26
Suma16.2616.26
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ altana
41.55 m²
16.26 m²
Powierzchnia zabudowy 61.29 m²
Powierzchnia kondygnacji netto 57.81 m²
Powierzchnia całkowita 61.29 m²
Kubatura 200.73 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
8.72 x 7.00 m
Wysokość budynku 5.27 m
Min. wymiary działki
długość x szerokość
14.00 x 16.72 m
Dachdwuspadowy
Ilość pomieszczeń4

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna :
- powierzchnia użytkowa (bez altany)   -42,12m2

- powierzchnia latany -16,32m2
- powierzchnia zabudowy (bez altany)  -51,27m2
- powierzchnia całkowita                        - 67,98m2
- kubatura  - 262m3
- ściany zewnętrzne nośne murowane grubości 25cm
- ściany wewnętrzne działowe grubości 12cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,28m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachówka ceramiczna
- wymiar bramy garażowej 2400x2400

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal661.08 kg
Drewno6.105 m³
Pow. ścian nośnych zew.121 m²
Pow. ścian działowych wew.8 m²
Dach92 m²

Kosztorys orientacyjny brutto

Stan zerowy12631 zł
Stan surowy27789 zł
Roboty wykończeniowe wewnętrzne17605 zł
Roboty wykończeniowe zewnętrzne7342 zł
Instalacje i przyłącza13579 zł
Suma78945 zł
