Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa 35.64 m²
Min. wymiary działki
długość x szerokość
10.50 x 10.50 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

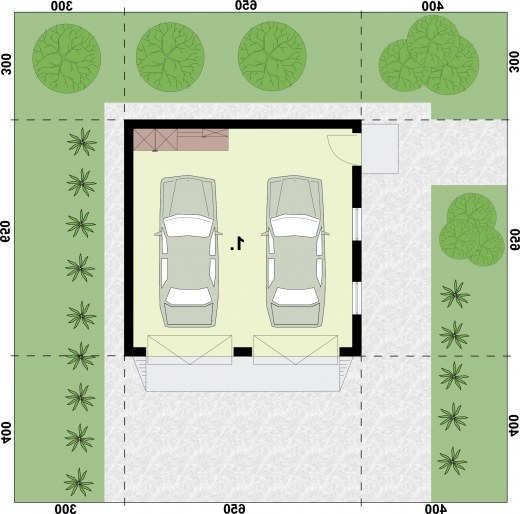

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż35.6435.64
Suma35.6435.64
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 35.64 m²
Powierzchnia zabudowy 42.25 m²
Powierzchnia kondygnacji netto 35.64 m²
Powierzchnia całkowita 42.25 m²
Kubatura 170.05 m³
Kąt nachylenia dachu15°
Wymiary budynku
długość x szerokość
6.50 x 6.50 m
Wysokość budynku 5.10 m
Min. wymiary działki
długość x szerokość
10.50 x 10.50 m
Dachjednospadowy
Ilość pomieszczeń1

Opis i technologia projektu

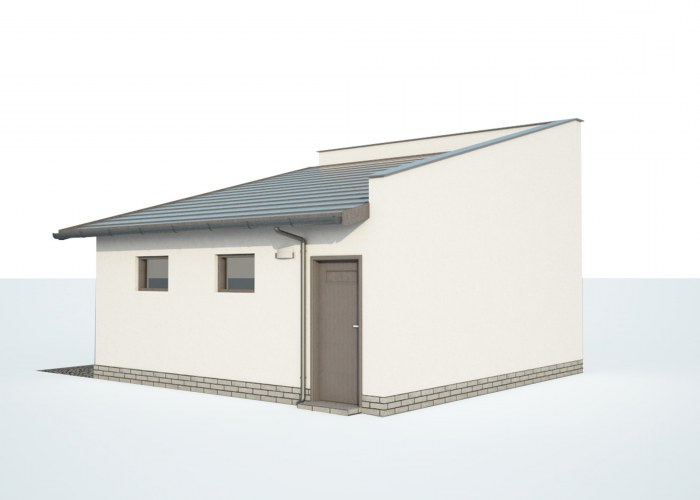

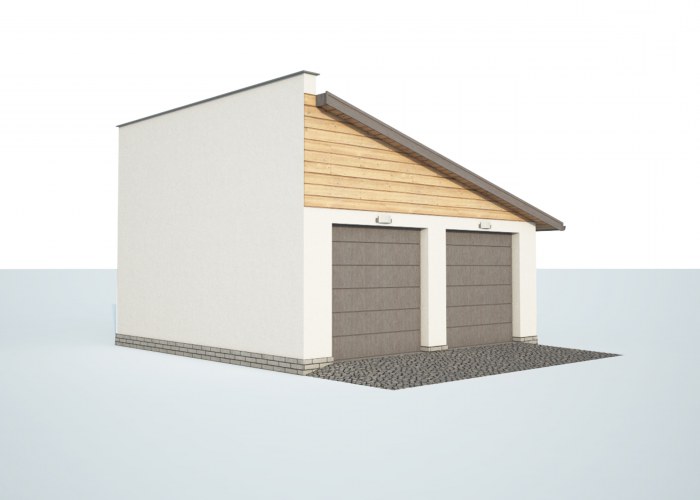

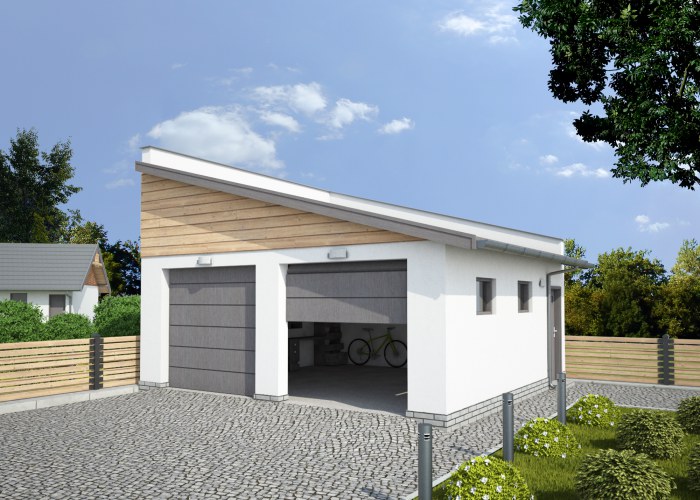

Budynek gospodarczy, wolnostojący.

Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna :Zapytaj o dostępność projektu
- powierzchnia użytkowa - 36,00m2
- powierzchnia zabudowy - 42,25m2
- powierzchnia całkowita  - 42,25m2
- kubatura - 156m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 4,79m
- dach dwuspadowy 15°
- więźba dachowa drewniana
- pokrycie dachówka ceramiczna
- wymiary bram garażowych 2,3x2,4m

Zapytaj o dostępność projektu w wersji szkieletowej.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal541.61 kg
Drewno4.509 m³
Pow. ścian nośnych zew.77 m²
Dach46.5 m²

Kosztorys orientacyjny brutto

Stan zerowy10835 zł
Stan surowy23836 zł
Roboty wykończeniowe wewnętrzne15101 zł
Roboty wykończeniowe zewnętrzne6298 zł
Instalacje i przyłącza11647 zł
Suma67716 zł
