G308 szkielet drewniany budynek gospodarczy

890 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz wersję
podstawową

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa	38.91 m²
Min. wymiary działki długość x szerokość	14.50 x 14.92 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

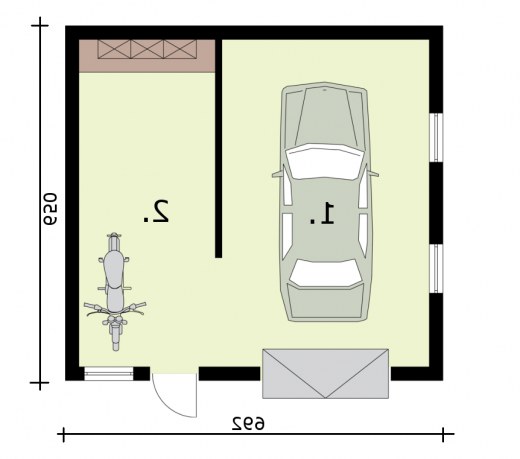

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Garaż	22.88	22.88
2	Pomieszczenie gospodarcze	16.03	16.03
	Suma	38.91	38.91

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	38.91 m²
Powierzchnia zabudowy	44.98 m²
Powierzchnia kondygnacji netto	38.91 m²
Powierzchnia całkowita	44.98 m²
Kubatura	156.65 m³
Kąt nachylenia dachu	3°
Wymiary budynku długość x szerokość	6.92 x 6.50 m
Wysokość budynku	3.92 m
Min. wymiary działki długość x szerokość	14.50 x 14.92 m
Dach	płaski
Ilość pomieszczeń	2

Opis i technologia projektu

Garaż jednostanowiskowy z pomieszczeniem gospodarczym w technologii szkieletu drewnianego.

Brama garażowa o wymiarach 2,4x2,2m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Projektowany budynek wykonany będzie w technologii szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy betonowe zazbrojone konstrukcyjnie, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach dwuspadowy, drewniany oparty na więźbie o konstrukcji krokwiowej z belką dolną wiązara.

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal	387.71 kg
Drewno	8.395 m³
Dach	45 m²

Kosztorys orientacyjny brutto

Stan zerowy	11829 zł
Stan surowy	26023 zł
Roboty wykończeniowe wewnętrzne	16486 zł
Roboty wykończeniowe zewnętrzne	6875 zł
Instalacje i przyłącza	12716 zł
Suma	73929 zł
