G309 szkielet drewniany budynek gospodarczy

890 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz wersję
podstawową

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa	37.33 m²
Min. wymiary działki długość x szerokość	14.50 x 14.58 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

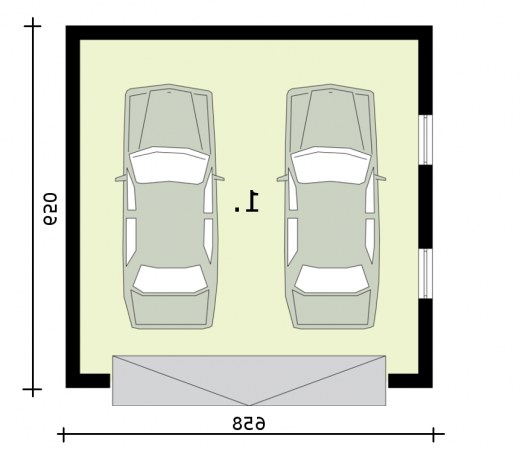

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Garaż	37.33	0
	Suma	37.33	0

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	37.33 m²
Powierzchnia zabudowy	42.77 m²
Powierzchnia kondygnacji netto	37.33 m²
Powierzchnia całkowita	42.77 m²
Kubatura	150.25 m³
Kąt nachylenia dachu	3°
Wymiary budynku długość x szerokość	6.58 x 6.50 m
Wysokość budynku	3.92 m
Min. wymiary działki długość x szerokość	14.50 x 14.58 m
Dach	płaski
Ilość pomieszczeń	1

Opis i technologia projektu

G309 szkielet drewniany, garaż dwustanowiskowy

Brama garażowa o wymiarach 5,0x2,2m2

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy, stopy, słupy i wieniec wykonane jako żelbetowe, słupy drewniane, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach jednospadowy oparty na więźbie o konstrukcji drewnianej krokwiowej.

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal	925.59 kg
Drewno	7.136 m³
Dach	41.75 m²

Kosztorys orientacyjny brutto

Stan zerowy	11348 zł
Stan surowy	24966 zł
Roboty wykończeniowe wewnętrzne	15817 zł
Roboty wykończeniowe zewnętrzne	6596 zł
Instalacje i przyłącza	12199 zł
Suma	70927 zł
