G19 szkielet drewniany budynek gospodarczy

699 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz wersję
podstawową

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa	29.54 m²
Min. wymiary działki długość x szerokość	11.05 x 14.00 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

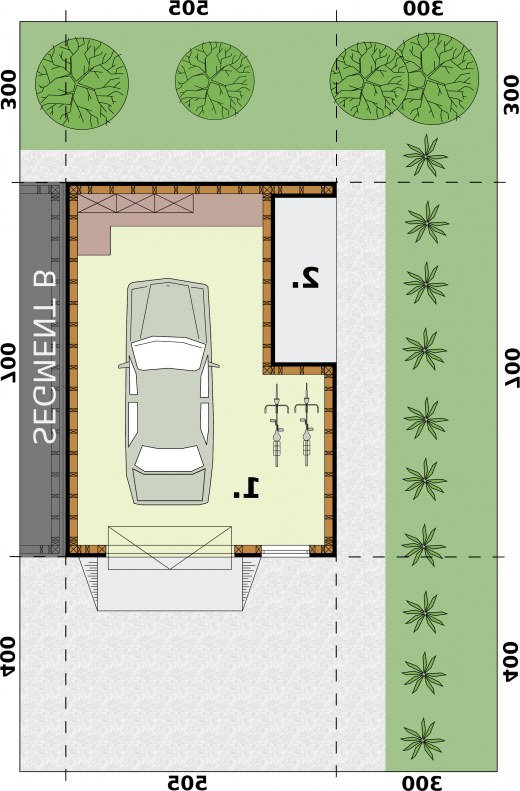

Rzuty i przekroje

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Garaż	26.03	26.03
2	Skad drewna	3.51	3.51
	Suma	29.54	29.54

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	29.54 m²
Powierzchnia zabudowy	31.81 m²
Powierzchnia kondygnacji netto	29.54 m²
Powierzchnia całkowita	35.35 m²
Kubatura	140.30 m³
Kąt nachylenia dachu	20°
Wymiary budynku długość x szerokość	5.05 x 7.00 m
Wysokość budynku	5.54 m
Min. wymiary działki długość x szerokość	11.05 x 14.00 m
Dach	jednospadowy
Ilość pomieszczeń	2

Opis i technologia projektu

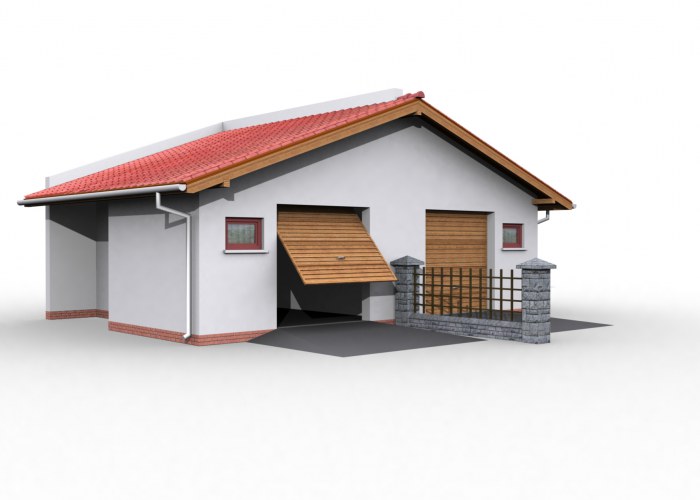

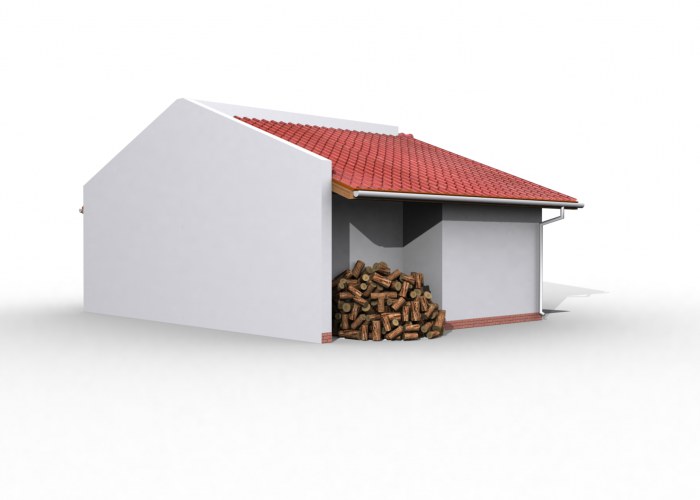

G19 garaż jednostanowiskowy w szkielecie drewnianym (jeden segment), możliwość kupienia dwóch segmentów w celu zbliźniaczenia. G19 to projekt typowy budowlany, wymagający adaptacji do warunków panujących na działce.

Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego.

Główną konstrukcję nośną stanowić będą: ławy, rdzenie i wieńce zazbrojone konstrukcyjnie, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach jednospadowy oparty na więźbie o konstrukcji drewnianej. Drewno użyte do wykonania elementów konstrukcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%.

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal	433.63 kg
Drewno	7.491 m³
Dach	41 m²

Kosztorys orientacyjny brutto

Stan zerowy	8980 zł
Stan surowy	19756 zł
Roboty wykończeniowe wewnętrzne	12516 zł
Roboty wykończeniowe zewnętrzne	5220 zł
Instalacje i przyłącza	9654 zł
Suma	56126 zł
