GP12 projekt budynku gospodarczego dostawianego

990 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz wersję
podstawową

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

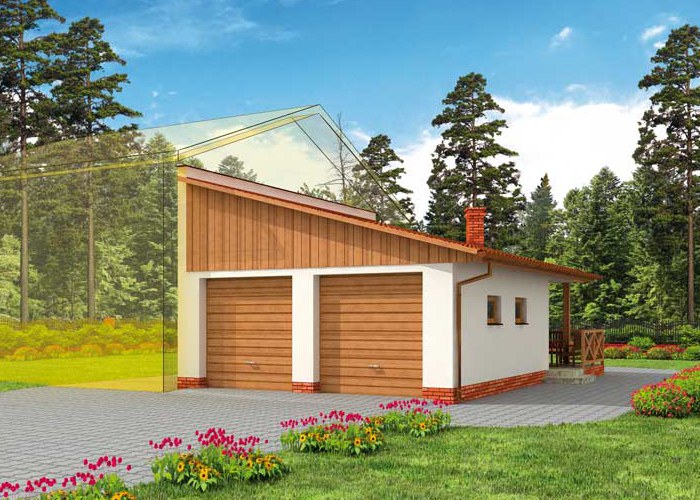

GP12 - projekt budynku gospodarczego dostawianego. Dwie bramy garażowe o wyiarch 2,4x2,4m. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i...

Czytaj więcej

Powierzchnia użytkowa	64.71 m²
Min. wymiary działki długość x szerokość	18.05 x 13.20 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

Nr	Nazwa	Pow. użytkowa [m²]
2.	Weranda	21.35
3.	Pom. Gospodarcze	1.1
1.	Garaż	42.26
	Suma	64.71

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	64.71 m²
Powierzchnia zabudowy	73.35 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	73.35 m²
Kubatura	262.00 m³
Kąt nachylenia dachu	15°
Wymiary budynku długość x szerokość	7.20 x 11.05 m
Wysokość budynku	5.43 m
Min. wymiary działki długość x szerokość	18.05 x 13.20 m
Liczba stanowisk	2 stanowiska
Dach	jednospadowy
Funkcja	z altaną, z grillo-wędzarnikiem

Opis i technologia projektu

GP12 - projekt budynku gospodarczego dostawianego. Dwie bramy garażowe o wyiarch 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa (z werandą) -64,71m2

- powierzchnia zabudowy (bez werandy) -50,88m2

- powierzchnia zabudowy werandy -22,47m2
- powierzchnia całkowita -73,35m2
- kubatura części zamkniętej i zadaszonej -203,00m3

- kubatura części otwartej i zadaszonej -59,00m3

- kubatura razem -262,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,43m
- dach jednospadowy 15°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiar bramy garażowej 2,4x2,4m

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	500.58 kg
Drewno	6.94 m³
Dach	70 m²

Kosztorys orientacyjny brutto

Stan zerowy	25884 zł
Stan surowy	56945 zł
Roboty wykończeniowe wewnętrzne	36076 zł
Roboty wykończeniowe zewnętrzne	15045 zł
Instalacje i przyłącza	27825 zł
Suma	161775 zł
