BGS4 budynek gospodarczy

1900 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz wersję
podstawową

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

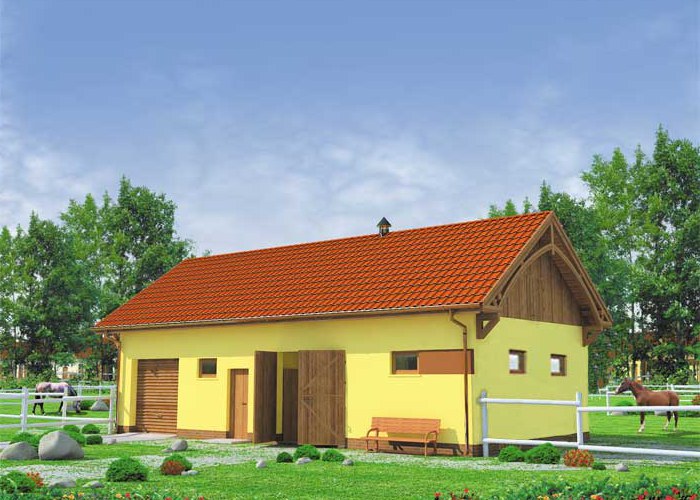

Budynek gospodarczy z trzema pomieszczeniami i łazienką. Może również pełnić funkcję garażową lub magazynową. Zabacz wersje projektu jako stajnii S4 Projekt składa się z części architektonicznej...

Czytaj więcej

Powierzchnia użytkowa	76.19 m²
+ Skład na strychu	18.52 m²
Min. wymiary działki długość x szerokość	14.55 x 20.77 m
Dostępne technologie	murowana, szkieletowa

Zobacz pełne dane projektu

Rzuty i przekroje

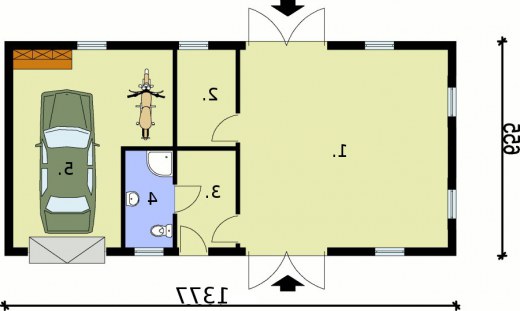

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]
4.	Łazienka	3.82
1.	Pom. gospodarcze	38.05
2.	Pom. gospodarcze	5.19
3.	Pom. gospodarcze	5.2
5.	Pom. gospodarcze	23.93
	Suma	76.19

Zamów szczegółowe rysunki

Przekrój A-A

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa + Skład na strychu	76.19 m² 18.52 m²
Powierzchnia zabudowy	90.19 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	90.19 m²
Kubatura	467.00 m³
Kąt nachylenia dachu	35°
Wymiary budynku długość x szerokość	13.77 x 6.55 m
Wysokość budynku	6.32 m
Min. wymiary działki długość x szerokość	14.55 x 20.77 m
Dach	dwuspadowy
Ilość pomieszczeń	5

Opis i technologia projektu

Budynek gospodarczy z trzema pomieszczeniami i łazienką.

Może również pełnić funkcję garażową lub magazynową.

Zabacz wersje projektu jako stajnii S4

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznej instalacji wod-kan. i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna :

- powierzchnia zabudowy -90,19m2

- powierzchnia użytkowa -76,19m2

- kubatura -467m3

- dwa wrota drewniane o wymiarach 2,5x2,5m

- brama garażowa o wymiarach 2,4x2,4m

- ściany zewnętrzne murowane grubości 25 cm

- ściany wewnętrzne działowe murowane grubości 12cm

- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"

- wysokość budynku -6,32m

- dach dwuspadowy o kącie 35°

- dach pokryty dachówką ceramiczną

- konstrukcja dachu wiązary drewniane

- pow. dachu : 142m2

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	756.31 kg
Drewno	9.609 m³
Dach	142 m²
Do pobrania	Zestawienie stali Zestawienie drewna Zestawienie stolarki

Kosztorys orientacyjny brutto

Stan zerowy	13409 zł
Stan surowy	29501 zł
Roboty wykończeniowe wewnętrzne	18689 zł
Roboty wykończeniowe zewnętrzne	7794 zł
Instalacje i przyłącza	14415 zł
Suma	83809 zł
