Projekt dostępny również jako CAŁOROCZNY!!!  BAYAMO Jeżeli potrzebujesz prostego i funkcjonalnego domku letniskowego (dostępnego również w wersji...

Czytaj więcej

Powierzchnia użytkowa 43.88 m²
+ taras5.13 m²
Min. wymiary działki
długość x szerokość
15.45 x 14.50 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja letniskowa, wersja całoroczna
Zobacz pełne dane projektu

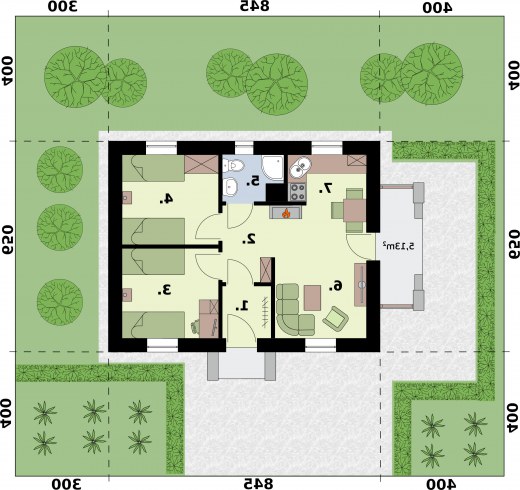

Rzuty i przekroje

Parter

Parter

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
01.Wiatrołap2.642.64
02.Komunikacja3.953.95
03.Sypialnia8.958.95
04.Sypialnia8.958.95
05.Łazienka2.642.64
06.Pokój dzienny z aneksem kuchennym16.7516.75
Suma43.8843.88
Zamów szczegółowe rysunki
Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki
Przekrój B-B

Przekrój B-B

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ taras
43.88 m²
5.13 m²
Powierzchnia zabudowy 54.92 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 54.92 m²
Kubatura 212.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
8.45 x 6.50 m
Wysokość budynku 5.02 m
Min. wymiary działki
długość x szerokość
15.45 x 14.50 m
Dachczterospadowy
Kondygnacjaparterowe
Ilość pomieszczeń5
Pow. tarasów/werandy/wiaty/schodów zew.8.1 m²

Opis i technologia projektu

Projekt dostępny również jako CAŁOROCZNY!!!


Zobacz czym się różni projekt letniskowy od całorocznego mieszkalnego: dom letniskowy a całoroczny mieszkalny - charakterystyka


BAYAMO
Jeżeli potrzebujesz prostego i funkcjonalnego domku letniskowego (dostępnego również w wersji całorocznej), to projekt Bayamo jest właśnie dla Ciebie. Wejście do domku, umieszczone w samym środku elewacji frontowej, sąsiaduje z dwoma oknami. Nad drzwiami, które z prawej i lewej strony zostały otoczone symetrycznymi murkami, zamontować można dwie lampki oświetlające przestrzeń wokół wejścia, po zapadnięciu zmroku. Gdy wejdziemy do środka, domek zaskoczy nas funkcjonalnością rozwiązań. Po pierwsze mamy tutaj, przede wszystkim oddzielone od reszty pomieszczeń, dwie, przestronne sypialnie. Projekt jest zatem komfortowym rozwiązaniem dla czteroosobowej rodziny lub dwóch małżeństw.

Obok sypialni, przewidziano także miejsce na łazienkę z natryskiem. Sercem całego projektu jest jednak pomieszczenie o największej powierzchni. Możemy tutaj wydzielić część potrzebną do przygotowywania i spożywania posiłków oraz większą część pełniącą funkcję pokoju dziennego. Bezpośrednio z pokoju dziennego, zaopatrzonego w aneks kuchenny, można przejść na taras. Jeżeli wzniesiemy domek zgodnie z kierunkami świata, przewidzianymi w projekcie, będziemy mogli podziwiać stąd piękne zachody słońca. Taki układ pomieszczeń w domku letniskowym będzie także sprzyjał urządzaniu przyjęć na tarasie czy w ogrodzie, ponieważ część kuchenna została zaprojektowana tak, by była w pobliżu bocznego wyjścia z domu.

 Bayamo zasługuje na uwagę, ponieważ pomieszczenia zostały w nim rozmieszone tak, by optymalnie wykorzystać przestrzeń, co jest niezwykle istotne w niewielkich domkach letniskowych. Nie przewidziano tutaj pomieszczenia gospodarczego, ale rekompensuje nam to obecność dwóch sypialni. Być może warto wziąć pod uwagę właśnie ten projekt?

Zobacz Bayamo 2 z dachem pulpitowym

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
Technologia tradycyjna, ściany zewnętrzne murowane grubości 30 cm, działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych „POROTHERM”. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Istnieje mozliwośc adaptacji obiektu na budynek całoroczny - docieplenie warstwą styropianu gr. 10 cm.


W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Film

Zestawienia materiałów

Technologia murowana tradycyjna
Stal326.62 kg
Drewno4.223 m³
Pow. ścian nośnych zew.56 m²
Pow. ścian działowych wew.35 m²
Dach85 m²

Kosztorys orientacyjny brutto

Stan zerowy24573 zł
Stan surowy54060 zł
Roboty wykończeniowe wewnętrzne34248 zł
Roboty wykończeniowe zewnętrzne14283 zł
Instalacje i przyłącza26416 zł
Suma153580 zł
