ORLEAN 3 - projekt domu letniskowego szkielet drewniany. ORLEAN 3 to najdoskonalszy projekt z serii Orlean . Za jego niepowtarzalny styl odpowiedzialne są...

Czytaj więcej

Powierzchnia użytkowa	72.54 m²
+ Taras, weranda	24.51 m²
Min. wymiary działki długość x szerokość	14.90 x 15.40 m
Dostępne technologie	murowana, szkieletowa

Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Wiatrołap z klatką schodową	10.3	10.3
2	Kuchnia z aneksem jadalnym	16.17	16.17
3	Pokój dzienny	12.44	12.44
4	Łazienka	4.45	4.45
	Suma	43.36	43.36

Zamów szczegółowe rysunki

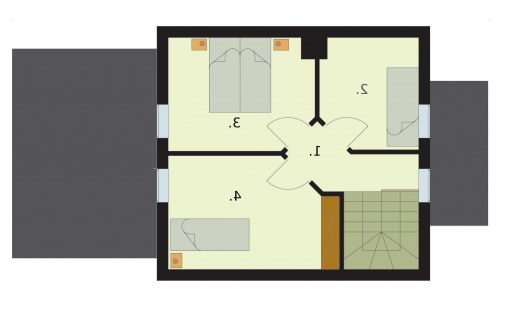

Rzut poddasza

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Komunikacja	6.1	6.1
3	Sypialnia	8.36	12.34
4	Sypialnia	9.16	14.06
2	Sypialnia	5.56	8.32
	Suma	29.18	40.82

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa + Taras, weranda	72.54 m² 24.51 m²
Powierzchnia zabudowy	301.35 m²
Powierzchnia kondygnacji netto	84.18 m²
Powierzchnia całkowita	126.63 m²
Kubatura	301.35 m³
Kąt nachylenia dachu	43°
Wymiary budynku długość x szerokość	7.40 x 6.90 m
Wysokość budynku	7.51 m
Min. wymiary działki długość x szerokość	14.90 x 15.40 m
Dach	dwuspadowy
Kondygnacja	z poddaszem
Ilość pokoi	4
Ilość pomieszczeń	8
Pow. tarasów	16.9 m²
Pow. tarasów/werandy/wiaty/schodów zew.	24.51 m²

Opis i technologia projektu

ORLEAN 3 - projekt domu letniskowego szkielet drewniany. Zapytaj o możliwość zaadaptowania budynku do wersji całorocznej.

Zobacz warstwy w standardzie PRO-ARTE dla szkieletu drewnianego - przekrój szkielet

ORLEAN 3 to najdoskonalszy projekt z serii Orlean. Za jego niepowtarzalny styl odpowiedzialne są przewidywanie praktycznych zastosowań projektu oraz jego dopracowanie w każdym szczególe. Uwagę zwraca poddasze z dwoma oknami wychodzącymi na zachód, pod nimi znajduje się gustowny, drewniany ganek, nadający wejściu estetycznego charakteru. Dach z obu stron spinają eleganckie gotowe jętki ozdobne, do kupienia w całości. Weranda ze ślicznym balkonem stanowiącym jej zadaszenie znajduje się po przeciwnej stronie domu. Na parterze znajdziemy komunikację wiodącą do łazienki i pokoju dziennego z aneksem kuchennym. Miejscem centralnym skupiającym domowników, nie tylko w zimowe wieczory, będzie z pewnością znajdujący się w salonie kominek. Na poddaszu zostały rozmieszczone trzy sypialnie, każda z nich posiada własne wyjście na klatkę schodową.

Zobacz inne projekty tej serii:
Orlean
Orlean 2
Orlean 3
Orlean 4
Orlean 5

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia szkieletu drewnianego : - ściany zewnętrzne : słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,2cm , a wewnątrz płytą GK 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm. - ściana wewnętrzna : słupki 4x7 rozstawione max. co 40cm obite z dwóch stron płytą GK 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 7cm - konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. - istnieje mozliwośc adaptacji obiektu na budynek całoroczny - docieplenie warstwą styropianu gr. 10 cm.

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Film

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal	1077.94 kg
Drewno	17.822 m³
Dach	121 m²

Kosztorys orientacyjny brutto

Stan zerowy	40622 zł
Stan surowy	89369 zł
Roboty wykończeniowe wewnętrzne	56617 zł
Roboty wykończeniowe zewnętrzne	23612 zł
Instalacje i przyłącza	43669 zł
Suma	253890 zł
