NICEA

W tym projekcie polecamy okna połaciowe Velux

3699 zł 3399 zł

Rabat 300 zł

Najniższa cena z ostatnich 30 dni: 3399 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz wersję
podstawową

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki w cenie projektu

GRATIS

Bezterminowa wymiana*. Zwroty do 14 dni

Zobacz

NICEA - dom mieszkalny wolnostojący z strychem do adaptacji w technologii tradycyjnej, murowanej NICEA 2 - ZOBACZ WERSJĘ Z PODDASZEM UŻYTKOWYM Projekt składa się z części architektonicznej,...

Czytaj więcej

Powierzchnia użytkowa	102.82 m²
+ Poddasze do adaptacji	76.74 m²
Min. wymiary działki długość x szerokość	18.16 x 21.66 m
Dostępne technologie	murowana, szkieletowa

Zobacz pełne dane projektu

Rzuty i przekroje

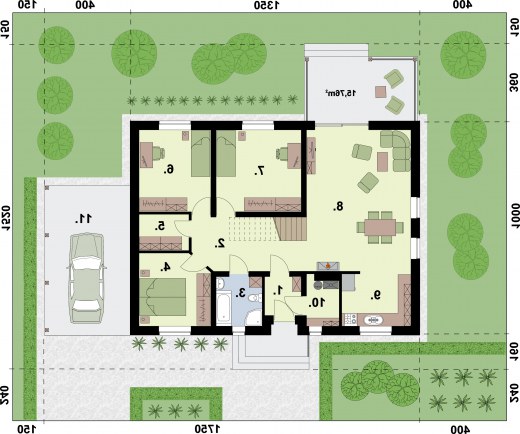

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Wiatrołap	2.97	2.97
2	Komunikacja	10.45	10.45
3	Łazienka	4.81	4.81
4	Pokój	10.72	10.72
5	Garderoba	3.8	3.8
6	Pokój	12.54	12.54
7	Pokój	14.89	14.89
8	Pokój dzienny	31.73	31.73
9	Kuchnia	7.69	7.69
	Suma	99.6	99.6
10	Kotłownia	3.22	3.22
	Suma	3.22	3.22

Zamów szczegółowe rysunki

Rzut poddasza

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Komunikacja	5.43	6
2	Strych do adaptacji	71.31	109.91
	Suma	76.74	115.91

Zamów szczegółowe rysunki

Przekrój

Plan sytuacyjny

Dane techniczne

Powierzchnia użytkowa + Poddasze do adaptacji	102.82 m² 76.74 m²
Powierzchnia zabudowy	138.79 m²
Powierzchnia kondygnacji netto	216.51 m²
Powierzchnia całkowita	322.37 m²
Kubatura	857.10 m³
Kąt nachylenia dachu	35°, 20°
Wymiary budynku długość x szerokość	10.16 x 13.66 m
Wysokość budynku	7.97 m
Min. wymiary działki długość x szerokość	18.16 x 21.66 m
Autorzy	Krzysztof Biodrowicz
Energia Pierwotna (EP kWh/(m2∙rok))	63.95
Sposób ogrzewania	grzejniki
Źródła ciepła	Kocioł gazowy kondensacyjny dwufunkcyjny
Wentylacja	grawitacyjna
Czas realizacji	Dostępny od ręki
Dach	dwuspadowy
Kondygnacja	z poddaszem
Czy posiada wersję lustrzaną	Tak
Ilość pokoi	4
Ilość pomieszczeń	12
Kształt dachu	dwuspadowy
Liczba garderób	1
Liczba łazienek i WC	1
Liczba pokoi parter	4
Liczba pokoi poddasze	1
Liczba pokoi razem	5
Odległość granicy działki od frontu budynku	4
Odległość granicy działki od tyłu budynku	5.02
Odległość granicy działki z lewej strony budynku	4
Odległość granicy działki z prawej strony budynku	1.5
Pow. tarasów	15.42 m²
Pow. tarasów/werandy/wiaty/schodów zew.	50.4 m²
Powierzchnia dachu	251.5
Powierzchnia garażu	27.75
Technologia główna	murowana
Wysokość okapu	3.74
Wysokość parteru	2.69
Wysokość strychu	2.28
Wysokość ścianki kolankowej	0.79
Zabudowa	wolnostojący
Zakres zmian	Nieograniczony, zgoda na zmiany in blanco. Projektant adaptujący modyfikuje projekt
Projekt bez garażu	Tak
Projekt z wiatą garażową	Tak
Projekt z kotłownią	Tak

Opis i technologia projektu

NICEA - dom mieszkalny wolnostojący z strychem do adaptacji w technologii tradycyjnej, murowanej
NICEA 2 - ZOBACZ WERSJĘ Z PODDASZEM UŻYTKOWYM

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy, ściągi, słupy i stopy żelbetowe zazbrojone konstrukcyjnie, ściany nośne w układzie mieszanym spięte wieńcem opaskowym, dach wielospadowy, oparty na więźbie o konstrukcji drewnianej.

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	2953.76 kg
Drewno	14.431 m³
Dach	254.5 m²

Kosztorys orientacyjny brutto

Stan zerowy	67450 zł
Stan surowy	148390 zł
Roboty wykończeniowe wewnętrzne	94008 zł
Roboty wykończeniowe zewnętrzne	39205 zł
Instalacje i przyłącza	72509 zł
Suma	421562 zł
