SPLIT dom mieszkalny parterowy z poddaszem do adaptacji

Czytaj więcej

Powierzchnia użytkowa	95.20 m²
+ Garaż	18.07 m²
+ Kotłownia	12.13 m²
+ Strych do adaptacji	106.57 m²
Min. wymiary działki długość x szerokość	18.00 x 24.00 m
Dostępne technologie	murowana, szkieletowa

Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Wiatrołap	7.52	7.52
5	Kuchnia	10.24	10.24
2	Pokój	12.85	12.85
3	Komunikacja	9.54	9.54
4	Łazienka	6.38	6.38
6	Pokój dzienny	26.62	26.62
7	Sypialnia	14.53	14.53
8	Klatka schodowa	7.48	7.48
	Suma	95.16	95.16
9	Kotłownia	12.13	12.13
10	Garaż	18.07	18.07
	Suma	30.2	30.2

Zamów szczegółowe rysunki

Rzut poddasza

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Poddasze do adaptacji	106.57	133.35
	Suma	106.57	133.35

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa + Garaż + Kotłownia + Strych do adaptacji	95.20 m² 18.07 m² 12.13 m² 106.57 m²
Powierzchnia zabudowy	160.00 m²
Powierzchnia kondygnacji netto	95.16 m²
Powierzchnia całkowita	403.68 m²
Kubatura	1074.02 m³
Kąt nachylenia dachu	40°
Wymiary budynku długość x szerokość	10.00 x 16.00 m
Wysokość budynku	9.15 m
Min. wymiary działki długość x szerokość	18.00 x 24.00 m
Dach	dwuspadowy
Kondygnacja	z poddaszem
Ilość pokoi	3
Ilość pomieszczeń	11
Pow. tarasów/werandy/wiaty/schodów zew.	57.84 m²

Opis i technologia projektu

SPLIT

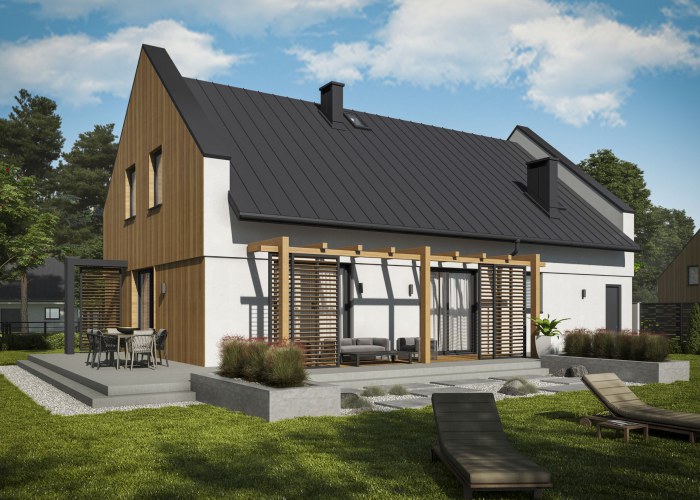

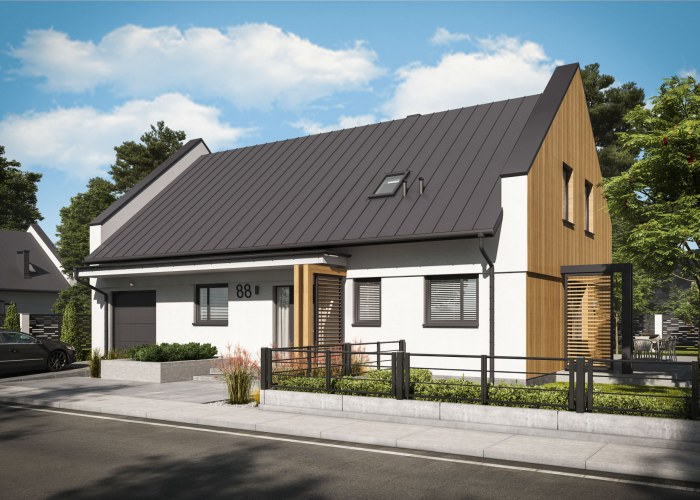

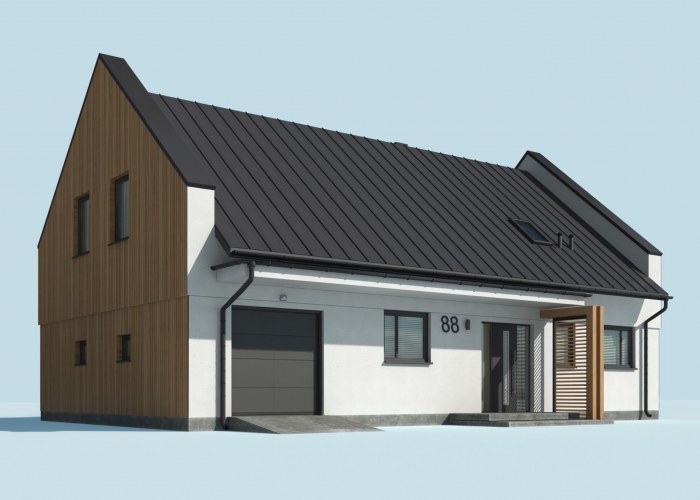

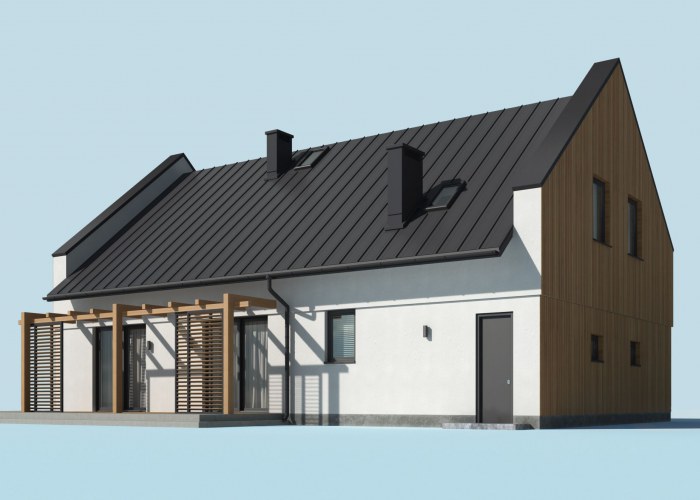

dom mieszkalny parterowy z poddaszem do adaptacji. Nowoczesny, bezokapowy z murkami wzniesionymi ponad połać dachu, pokrytego blachą na rąbek.

3 pokoje na parterze (salon, sypialnia i gabinet, pokój dziecka) w zupełności wystarczą 3 osobowej rodzinie. Poddasze do późniejszej adaptacji może zaspokoić potrzeby rozrastającej się podstawowej komórki społecznej. Na klatce schodowej jest możliwość wstawienia drzwi i dostawienia schodów, by stworzyć niezależne wejście na poddasze. Duży salon z kuchnią, kotłownia za garażem umieszczonym w bryle budynku to kolejne zalety projektu.

Wysokość ściany kolankowej 0.99m

PONIŻSZY SCHEMAT MA CHARAKTER UNIWERSALNY I UPROSZCZONY, BY MIEĆ PEWNOŚĆ, CO DO ROZWIĄZAŃ W POSZCZEGÓLNYCH PROJEKTACH, NALEŻY ZAMÓWIĆ AKTUALNE RYSUNKI SZCZEGÓŁOWE DANEGO PROJEKTU

Technologia	Murowana	Szkieletowa drewniana
Fundament	Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.	Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.
Ściany zewnętrzne i nośne	Garaże, budynki gospodarcze, stajnie bez częsci mieszkalnej: szerokość 25 cm x długość 37,3 x wysokość 24,9 cm pustak ceramiczny Porotherm Dryfix 25. W domach letniskowych i mieszkalnych stosujemy pustaki Porotherm Dryfix 30 cm x 24.8cm x 24.9cm	Słupki konstrukcyjne z drewna C24 lub KVH o maksymalnej wilgotności 18% przyjmujemy według obliczeń. Najczęściej 5x15cm, 6,3x15 cm w rozstawie 40 lub 60 cm.
Ściany wewnętrzne	Porotherm 11,5 Dryfix. Szerokość 11,5 cm x wysokość 24.9 cm x wysokość 24,9 cm	Słupki w ścianach działowych zwykle mają wymiary 5x9 cm.
Strop	Gęstożebrowy Porotherm: najczęściej belki stropowe 1,75 do 8.25m, co 25 cm oraz pustaki stropowe Porotherm 19/50cm. Wyjątek stanowi rodzina projektów LIDO (wersja murowana ma drewniany strop).	Strop drewniany, zaprojektowany w zależności od obliczeń. Ze schematem przebiegu warstw w przekroju można zapoznać się na grafikach poniżej:
Więźba dachowa	Przekroje w zależności od obliczeń statyczno-wytrzymałościowych	Przekroje w zależności od obliczeń statyczno-wytrzymałościowych. Schemat poniżej:
Izolacje	Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian. Ściana: styropian TermoOrganika Dach: wełna mineralna ISOVER	Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian. Ściana: wełna ISOVER między słupkami, styropian ryflowany TermoOrganika lub wełna ISOVER Dach: wełna mineralna ISOVER
Pokrycie dachu	Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech: Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich.	Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech: Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy	62451 zł
Stan surowy	137393 zł
Roboty wykończeniowe wewnętrzne	87041 zł
Roboty wykończeniowe zewnętrzne	36300 zł
Instalacje i przyłącza	67135 zł
Suma	390320 zł
