ORLEAN 2 C dom mieszkalny, całoroczny

ORLEAN 2 C - projekt domu mieszkalnego, parterowego z poddaszem użytkowym, wolnostojącego

PARTER:

wiatrołap z klatką schodową, komunikacja z garderobą, łazienka, pokój dzienny z aneksem kuchennym, weranda.

PODDASZE:

komunikacja, 3x sypialnia.

FORMA ARCHITEKTONICZNA:

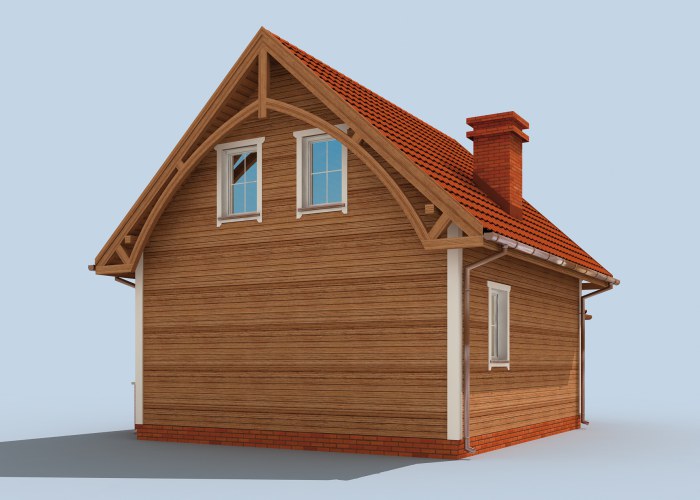

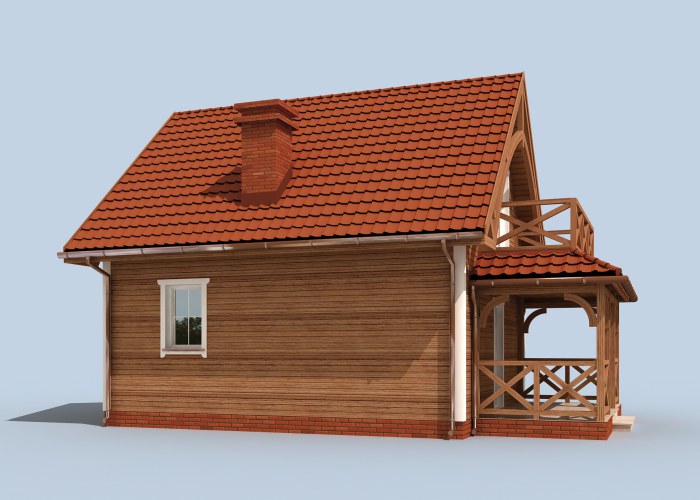

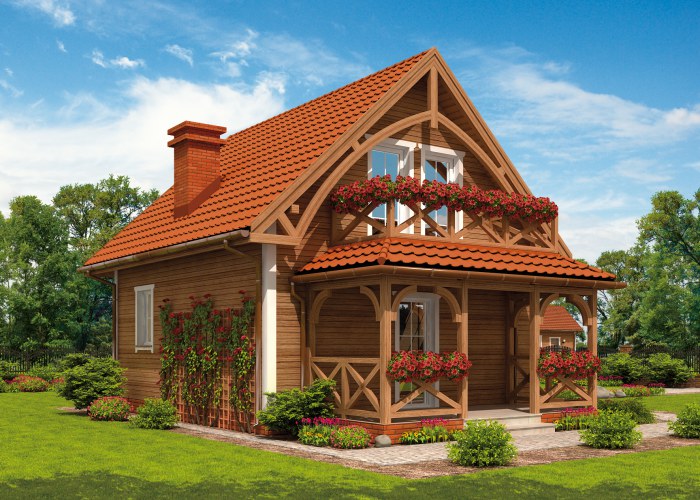

Budynek o zwartej bryle, parterowy z poddaszem użytkowym. Budynek przekryty jest dachem dwuspadowym, natomiast nad werandą trzyspadowym. Maksymalna wysokość budynku wynosi 7,35m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.

KONSTRUKCJA: Główne rozwiązania konstrukcyjno - materiałowe: Projektowany budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy i stopy fundamentowe żelbetowe, ściany nośne w układzie mieszanym spięte wieńcami, strop gęstożebrowy. Nad budynkiem dach dwuspadowy, oparty na więźbie o konstrukcji drewnianej w formie wiązarów krokwiowo-jętkowych. Drewno użyte do wykonania elementów konstrykcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%.

FUNDAMENTY: Ławy fundamentowe wykonać z betonu C20/25 (dawne B25) i posadowić na 2 warstwach papy na sucho, ułożonych na podkładzie z chudego betonu gr. 10cm. Ławy zazbroić prętami Ø12 (stal A-IIIN (34GS), strzemiona Ø8 (stal A-I (PB240)). Głębokość posadowienia ław fundamentowych ustalono na poziomie 1,00m poniżej terenu przyległego do budynku. Przed przystąpieniem do prac budowlanych należy zdjąć warstwę humusu w obrębie fundamentów. Pod fundamentami należy wykonać warstwę ochronna z 10cm chudego betonu. Po wykonaniu wykopów do poziomu posadowienia fundamentów kierownik budowy powinien sprawdzić, czy rodzaj i stan gruntu odpowiada założeniom przyjętym w projekcie. Po wykonaniu prac fundamentowych wykop zasypywać piaskiem grubym lub żwirem warstwami o gr. 25-30cm i ubijać mechanicznie do wartości IL=0,60 np: za pomocą zagęszczarek wibracyjnych. Do obliczeń ław fundamentowych zostały przyjęte proste warunki gruntowe o normatywnym oporze obliczeniowy podłoża równym 150kPa. Głębokość posadowienia i wymiary fundamentu należy każdorazowo adaptować do warunków lokalnych występujących w miejscu planowanej inwestycji. Na terenach objętych szkodami górniczymi należy sporządzić odrębny projekt.

Wysokość ściany kolankowej 0.90m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
