AWINION C dom mieszkalny, całoroczny
Gwarancja najniższej ceny i najszybszej wysyłki
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki w cenie projektu
GRATIS
Bezterminowa wymiana nierozplombowanej dokumentacji. Zwroty do 14 dni
AWINION C - projekt domu mieszkalnego, całorocznego wolno stojący, niepodpiwniczony PRZYZIEMIE: wiatrołap, komunikacja, pokój dzienny z aneksem kuchennym, łazienka, 2x sypialnia, wiata, taras.
| Powierzchnia użytkowa | 45.04 m² |
| + Wiata | 22.24 m² |

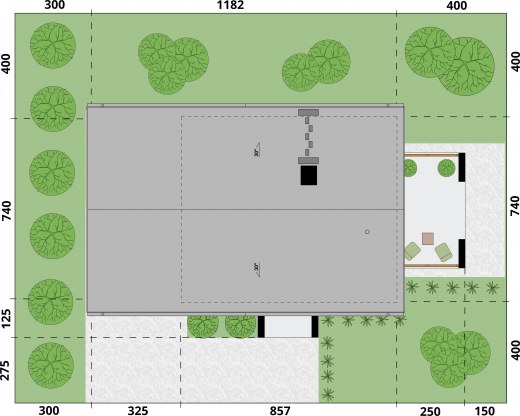

| Min. wymiary działki długość x szerokość | 15.40 x 18.77 m |
| Dostępne technologie |  murowana,  szkieletowa |
| Warianty projektu | wersja letniskowa, wersja całoroczna |
Rzuty i przekroje

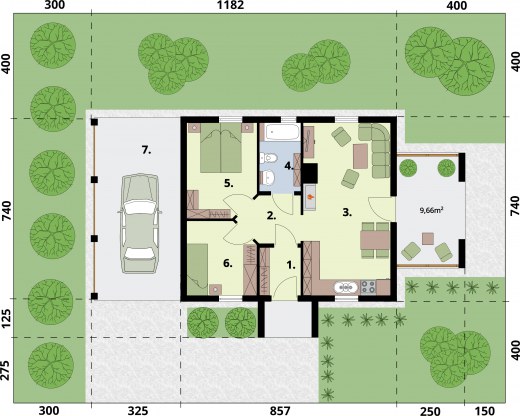

Rzut przyziemia
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1. | Wiatrołap | 2.73 | 2.73 |
| 2. | Komunikacja | 4.72 | 4.72 |
| 3. | Pokój dzienny z aneksem kuchennym | 18.9 | 18.9 |
| 4. | Łazienka | 3.95 | 3.95 |
| 5. | Sypialnia | 8.69 | 8.69 |
| 6 | Sypialnia | 6.68 | 6.68 |
| Suma | 45.67 | 45.67 | |
| 7. | Wiata | 22.08 | 22.08 |
| 8. | Taras | 10.5 | 10.5 |
| Suma | 32.58 | 32.58 |

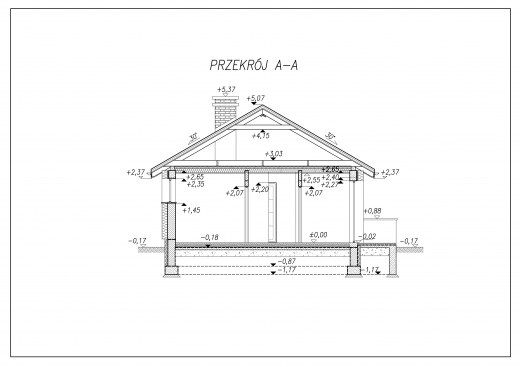

Przekrój A-A
Dane techniczne
| Powierzchnia użytkowa + Wiata | 45.04 m² 22.24 m² |
| Powierzchnia zabudowy | 63.42 m² |
| Powierzchnia kondygnacji netto | 45.04 m² |
| Powierzchnia całkowita | 100.36 m² |
| Kubatura | 264.50 m³ |
| Kąt nachylenia dachu | 30° |
| Wymiary budynku długość x szerokość | 7.40 x 8.57 m |
| Wysokość budynku | 5.24 m |
| Min. wymiary działki długość x szerokość | 15.40 x 18.77 m |
| Autorzy | Krzysztof Biodrowicz |
| Energia Pierwotna (EP kWh/(m2∙rok)) | 69.03 |
| Sposób ogrzewania | grzejniki |
| Źródła ciepła | Kominek z płaszczem wodnym |
| Wentylacja | grawitacyjna |
| Czas realizacji | Dostępny od ręki |
| Dach | dwuspadowy |
| Kondygnacja | parterowe |
| Czy posiada wersję lustrzaną | Tak |
| Ilość pokoi | 3 |
| Ilość pomieszczeń | 6 |
| Kształt dachu | dwuspadowy |
| Liczba łazienek i WC | 1 |
| Liczba pokoi parter | 3 |
| Liczba pokoi razem | 3 |
| Odległość granicy działki od frontu budynku | 4 |
| Odległość granicy działki od tyłu budynku | 4 |
| Odległość granicy działki z lewej strony budynku | 4 |
| Odległość granicy działki z prawej strony budynku | 3 |
| Pow. tarasów | 10.02 m² |
| Pow. tarasów/werandy/wiaty/schodów zew. | 38.33 m² |
| Powierzchnia dachu | 120 |
| Technologia główna | murowana |
| Wysokość okapu | 2.54 |
| Wysokość parteru | 2.55 |
| Zabudowa | wolnostojący |
| Zakres zmian | Nieograniczony, zgoda na zmiany in blanco. Projektant adaptujący modyfikuje projekt |
| Projekt z wiatą garażową | Tak |
| Projekt z wejściem od południa | Tak |
Opis i technologia projektu
AWINION C - projekt domu mieszkalnego, całorocznego wolno stojący, niepodpiwniczony
PRZYZIEMIE:
wiatrołap, komunikacja, pokój dzienny z aneksem kuchennym, łazienka, 2x sypialnia, wiata, taras.
FORMA ARCHITEKTONICZNA:
Budynek o zwartej bryle, parterowy z poddaszem użytkowym, przekryty dachem dwuspadowym. Maksymalna wysokość budynku wynosi 5,19m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.
KONSTRUKCJA:
Główne rozwiązania konstrukcyjno-materiałowe:
Projektowany budynek zaprojektowano w technologii murowanej.
Główną konstrukcję nośną stanowić będą: ławy betonowe zazbrojone konstrukcyjnie, stopy fundamentowe, ściany nośne w układzie mieszanym spięte wieńcem opaskowym, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej, krokwiowo-jętkowej z drewna klasy C-30.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Zestawienia materiałów
| Technologia murowana tradycyjna | |
| Stal | 476.75 kg |
| Drewno | 7.754 m³ |
| Dach | 120 m² |
Kosztorys orientacyjny brutto
| Stan zerowy | 29546 zł |
| Stan surowy | 65002 zł |
| Roboty wykończeniowe wewnętrzne | 41180 zł |
| Roboty wykończeniowe zewnętrzne | 17174 zł |
| Instalacje i przyłącza | 31762 zł |
| Suma | 184664 zł |
