ALTEA 2
![ALTEA 2](/files/projekty/domy/Domy/ALTEA 2/__project_big_m/ALTEA 2_1.jpg)
![ALTEA 2](/files/_project/1753/__project_big_m/ALTEA 2_2.jpg)
![ALTEA 2](/files/_project/1753/__project_big_m/ALTEA 2_3.jpg)
![ALTEA 2](/files/_project/1753/__project_big_m/ALTEA 2_4.jpg)
![ALTEA 2](/files/_project/1753/__project_big_m/ALTEA 2_ELEWACJE.jpg)
![W tym projekcie polecamy okna połaciowe Velux](/i/label_wt21.png)
![ALTEA 2](/files/projekty/domy/Domy/ALTEA 2/__project_gallery_m/ALTEA 2_1.jpg)
![ALTEA 2](/files/_project/1753/__project_gallery_m/ALTEA 2_2.jpg)
![ALTEA 2](/files/_project/1753/__project_gallery_m/ALTEA 2_3.jpg)
![ALTEA 2](/files/_project/1753/__project_gallery_m/ALTEA 2_4.jpg)
![ALTEA 2](/files/_project/1753/__project_gallery_m/ALTEA 2_ELEWACJE.jpg)
ALTEA2 - dom mieszkalny, piętrowy wolnostojący. Każdy...
Powierzchnia użytkowa | 94.56 m² |
+ garaż | 15.42 m² |
+ taras | 10.12 m² |
Min. wymiary działki długość x szerokość | 20.00 x 12.20 m |
Dostępne technologie |
Rzuty i przekroje
![Rzut przyziemia - poglądowy, wymaga aktualizacji do wersji wolnostojącej](/files/projekty/domy/Domy/ALTEA/__project_plan_m/ALTEA A rzut przyziemia.jpg)

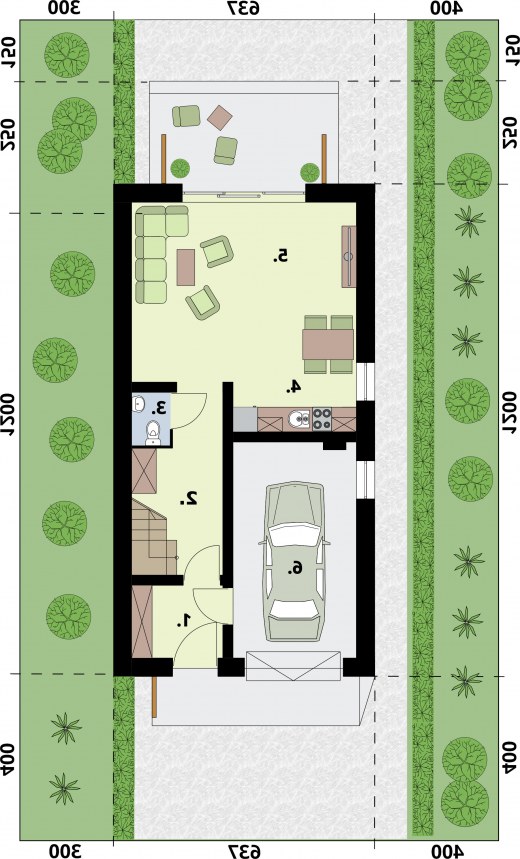

Rzut przyziemia - poglądowy, wymaga aktualizacji do wersji wolnostojącej
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1 | Wiatrołap | 3.81 | 3.81 |
2 | Komunikacja | 7.86 | 7.86 |
3 | Łazienka | 1 | 1 |
4 | Kuchnia | 3.59 | 3.59 |
5 | Pokój dzienny z aneksem jadalnym | 23.66 | 23.66 |
6 | Garaż | 15.42 | 15.42 |
Suma | 55.34 | 55.34 |
![Rzut poddasza - poglądowy, wymaga aktualizacji](/files/projekty/domy/Domy/ALTEA/__project_plan_m/ALTEA A rzut poddasza.jpg)

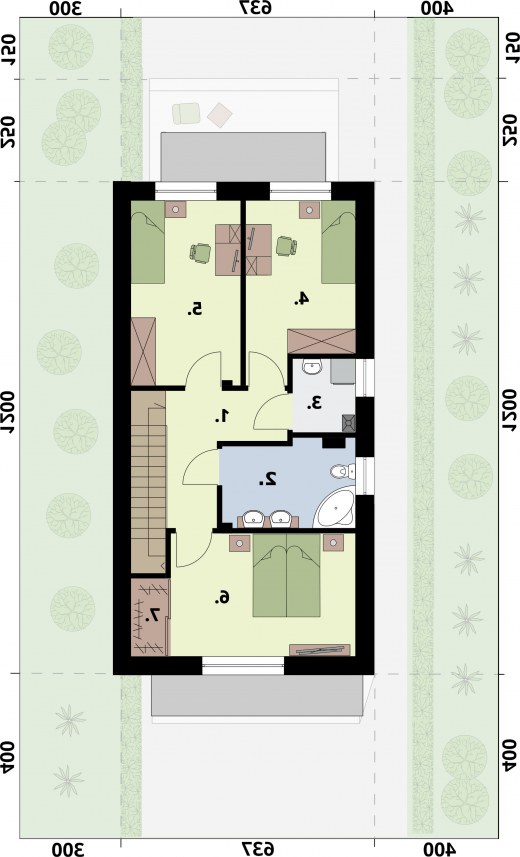

Rzut poddasza - poglądowy, wymaga aktualizacji
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1 | Komunikacja | 8.05 | 8.05 |
2 | Łazienka | 6.47 | 6.47 |
3 | Pralnia | 2.66 | 2.66 |
4 | Pokój | 10.56 | 10.56 |
5 | Pokój | 11.81 | 11.81 |
6 | Sypialnia | 13.28 | 13.28 |
7 | Garderoba | 1.81 | 1.81 |
Suma | 54.64 | 54.64 |
Dane techniczne
Powierzchnia użytkowa + garaż + taras | 94.56 m² 15.42 m² 10.12 m² |
Powierzchnia zabudowy + taras/podest | 74.34 m² 18.37 m² |
Powierzchnia kondygnacji netto | 0.00 m² |
Powierzchnia całkowita | 167.05 m² |
Kubatura | 505.00 m³ |
Kąt nachylenia dachu | 2° |
Wymiary budynku długość x szerokość | 12.00 x 6.20 m |
Wysokość budynku | 6.45 m |
Min. wymiary działki długość x szerokość | 20.00 x 12.20 m |
Ilość pokoi | 4 |
Dach | płaski |
Kondygnacja | piętrowe |
Ilość pomieszczeń | 13 |
Pow. tarasów | 10.12 m² |
Pow. tarasów/werandy/wiaty/schodów zew. | 18.37 m² |
Projekt z garażem | Tak |
Ilość stanowisk w garażu | 1 |
Projekt z wejściem od południa | Tak |
Opis i technologia projektu
ALTEA 2 - dom mieszkalny, piętrowy w zabudowie wolnostojącej
[DANE TECHNICZNE WYMAGAJĄ AKTUALIZACJI I SĄ ORIENTACYJNE]
Ten projekt domu idealnie sprawdzi się również jako wolno stojący na bardzo wąskiej działce . Będzie też znakomitą odpowiedzią na wyśrubowane warunki zabudowy, dopuszczające budowę niskich budynków mieszkalnych.
Budynek mieszkalny, wolnostojący, dwukondygnacyjny, niepodpiwniczony.
PARTER:
wiatrołap, komunikacja, łazienka, kuchnia, pokój dzienny z aneksem jadalnym, garaż, taras.
PIĘTRO:
komunikacja, łazienka, pralnia, 2x pokój, sypialnia, garderoba.
FORMA ARCHITEKTONICZNA :
Budynek o zwartej bryle, dwukondygnacyjny w zabudowie szeregowej. Budynek przekryty jest dachem płaskim. Maksymalna wysokość budynku wynosi 6,45m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.
KONSTRUKCJA:
Główne rozwiązania konstrukcyjno - materiałowe: Projektowany budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy, stopy, słupy żelbetowe, ściany nośne w układzie mieszanym z pustaków ceramicznych spięte wieńcami, stropy i stropodach pełny na bazie stropu żelbetowego monolitycznego jednokierunkowo i krzyżowo zbrojonego.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Zestawienia materiałów
Technologia murowana tradycyjna | |
Stal | 2876.5 kg |
Kosztorys orientacyjny brutto
Stan zerowy | 59005 zł |
Stan surowy | 129812 zł |
Roboty wykończeniowe wewnętrzne | 82239 zł |
Roboty wykończeniowe zewnętrzne | 34297 zł |
Instalacje i przyłącza | 63431 zł |
Suma | 368784 zł |
