RIO GRANDE jak sama nazwa zobowiązuje, ma dużo do zaoferowania swojemu nowemu właścicielowi. Atrakcyjna elewacja skupiona na prostych kształtach oraz charakterystyczna wnęka tworząca zadaszenie...
Powierzchnia użytkowa | 87.86 m² |
+ garaż | 20.52 m² |
Min. wymiary działki długość x szerokość | 18.55 x 17.20 m |
Dostępne technologie |
Rzuty i przekroje
![Segment A - parter](/files/projekty/import/28/__project_plan_m/8315.jpg)
Segment A - parter
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
3. | Kuchnia z aneksem jadalnym | 9.89 | 0 |
2. | Komunikacja z garderobą | 11.01 | 0 |
1. | Wiatrołap | 4.07 | 0 |
7. | Pom. pomocniczne | 5.02 | 0 |
4. | Pokój dzienny | 17.62 | 0 |
5. | Wc | 1.9 | 0 |
6. | Kotłownia | 2.72 | 0 |
Suma | 52.23 | 0 | |
8. | Garaż | 20.52 | 0 |
Suma | 20.52 | 0 |
![Segment A - poddasze](/files/projekty/import/28/__project_plan_m/8316.jpg)
Segment A - poddasze
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1. | Komunikacja | 3.48 | 0 |
2. | Pokój | 6.87 | 0 |
3. | Sypialnia | 8.6 | 0 |
4. | Pokój | 8.86 | 0 |
5. | Łazienka | 7.8 | 0 |
Suma | 35.61 | 0 |
Dane techniczne
Powierzchnia użytkowa + garaż | 87.86 m² 20.52 m² |
Powierzchnia zabudowy | 99.38 m² |
Powierzchnia kondygnacji netto | 0.00 m² |
Powierzchnia całkowita | 169.85 m² |
Kubatura | 561.00 m³ |
Kąt nachylenia dachu | 43° |
Wymiary budynku długość x szerokość | 13.15 x 8.10 m |
Wysokość budynku | 8.07 m |
Min. wymiary działki długość x szerokość | 18.55 x 17.20 m |
Dach | dwuspadowy |
Kondygnacja | z poddaszem |
Ilość pomieszczeń | 12 |
Pow. tarasów/werandy/wiaty/schodów zew. | 22.5 m² |
Zabudowa | bliźniaki |
Projekt z garażem | Tak |
Ilość stanowisk w garażu | 1 |
Projekt z kotłownią | Tak |
Opis i technologia projektu
RIO GRANDE jak sama nazwa zobowiązuje, ma dużo do zaoferowania swojemu nowemu właścicielowi.

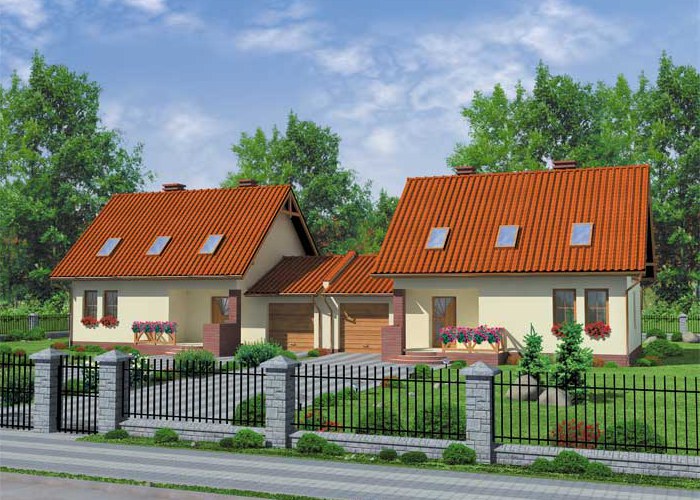

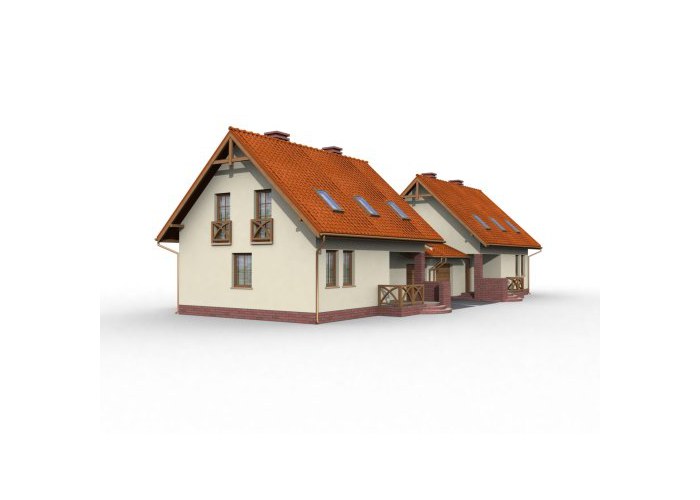

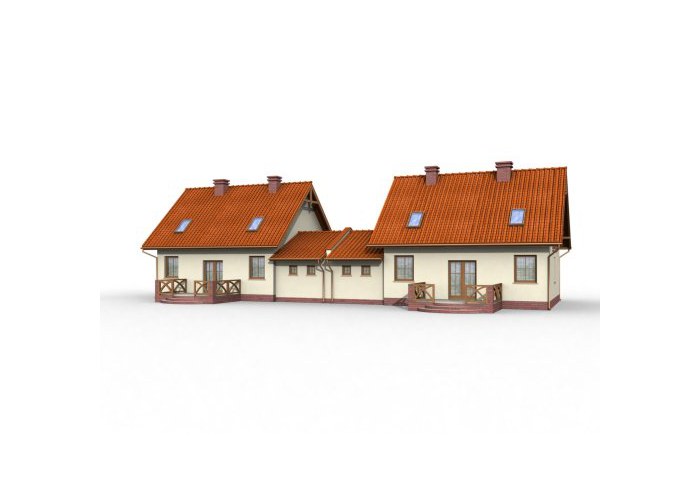

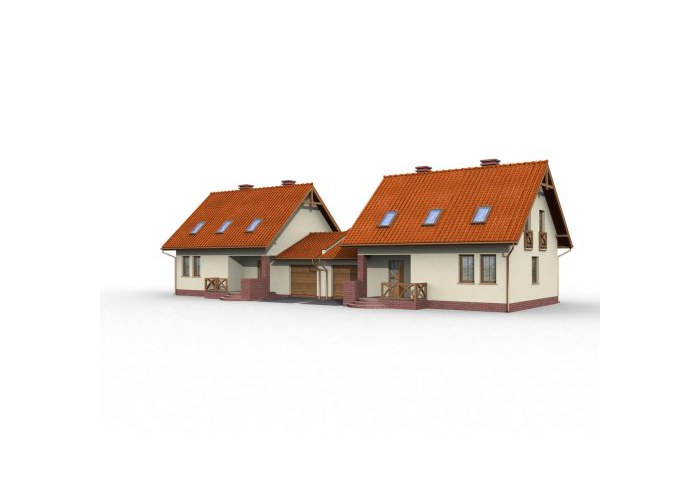

Atrakcyjna elewacja skupiona na prostych kształtach oraz charakterystyczna wnęka tworząca zadaszenie nad drzwiami wejściowymi nadają Bliźniakowi niepowtarzalne piękno. Wnętrze prezentuje się równie okazale, ponieważ znajdziemy w nim kuchnie z jadalnią oddzielone od salonu niewielką wysepką, dwie łazienki, trzy sypialnie, kotłownie oraz garaż. Dodatkowo Rio Grande posiada taras, dzięki któremu spotkania przy grillu staną się nowym rytuałem towarzyskim. Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
Wysokość ściany kolankowej 0.72m
Technologia tradycyjna, ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian, ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych „POROTHERM”. Strop gęstożebrowy „POROTHERM”o gr. 23 cm.. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Film
Zestawienia materiałów
Technologia murowana tradycyjna | |
Stal | 2561.29 kg |
Drewno | 13.516 m³ |
Pow. ścian | 3306 m² |
Pow. ścian nośnych zew. | 179 m² |
Pow. ścian nośnych wew. | 22 m² |
Pow. ścian działowych wew. | 63 m² |
Dach | 342.2 m² |
Kosztorys orientacyjny brutto
Stan zerowy | 39361 zł |
Stan surowy | 86595 zł |
Roboty wykończeniowe wewnętrzne | 54860 zł |
Roboty wykończeniowe zewnętrzne | 22879 zł |
Instalacje i przyłącza | 42313 zł |
Suma | 246008 zł |
