MIRAMAS To projekt wyjątkowy – prosty, a zarazem niezwykle urzekający. Drzwi główne zostały umieszczone w centralnej części elewacji frontowej – nad nimi wznosi się niewielki daszek stanowiący...

Czytaj więcej

Powierzchnia użytkowa 159.77 m²
+ garaż20.01 m²
Min. wymiary działki
długość x szerokość
19.64 x 23.38 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

Parter

Parter

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
Wiatrołap3.750
Pom. techniczne3.440
Garaż20.010
Komunikacja14.670
Spiżarnia2.750
Kuchnia7.690
Jadalnia12.850
Pokój dzienny22.40
Pokój10.580
Łazienka3.670
Kotłownia6.660
Suma108.470
Zamów szczegółowe rysunki
Poddasze

Poddasze

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
Sypialnia8.050
Pokój14.410
Pokój 13.810
Łazienka6.210
Komunikacja12.80
Pom. rekreacyjne4.10
Gabinet7.190
Łazienka4.740
Suma71.310
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ garaż
159.77 m²
20.01 m²
Powierzchnia zabudowy 138.64 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 138.64 m²
Kubatura 876.00 m³
Kąt nachylenia dachu40°
Wymiary budynku
długość x szerokość
16.38 x 10.39 m
Wysokość budynku 8.28 m
Min. wymiary działki
długość x szerokość
19.64 x 23.38 m
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń15
Pow. tarasów/werandy/wiaty/schodów zew.19.01 m²
Projekt z garażemTak
Ilość stanowisk w garażu1
Projekt z kotłowniąTak

Opis i technologia projektu

MIRAMAS

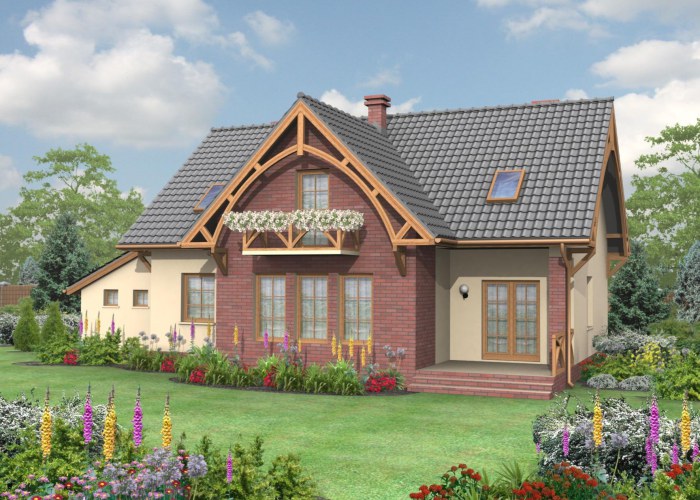

To projekt wyjątkowy – prosty, a zarazem niezwykle urzekający. Drzwi główne zostały umieszczone w centralnej części elewacji frontowej – nad nimi wznosi się niewielki daszek stanowiący niewielki pseudoryzalit stworzony po to, by dodać uroku wejściu do domu. Schody wejściowe zostały otoczone uroczymi murkami. Elewacja tylna natomiast została tak pomyślana, by obszerny ryzalit, tworzący wewnątrz dodatkową przestrzeń dla pokoju dziennego, osłaniał przylegający do ściany północnej i wschodniej, uroczy taras.

Z lewej strony domu przewidziano jednostanowiskowy garaż. Budynek nie jest podpiwniczony, ale posiada możliwość adaptacji kotłowni na węgiel. W tym projekcie przewidziano kilka mniejszych pomieszczeń, które spełniają bardzo ważne funkcje i pomogą utrzymać porządek w domu. Wchodząc do środka, przechodzimy przez wiatrołap, by dojść do komunikacji. Na lewo mamy wejście do kotłowni połączonej z pomieszczeniem technicznym. Do ściany zachodniej domu przylega także niewielka łazienka, w której znajdzie się miejsce na kabinę prysznicową. Obok niej mamy pomieszczenie, w którym możemy urządzić na przykład pokój telewizyjny czy bibliotekę. Do ściany północnej domu przylega pokój dzienny, który zachwyca trzema obszernymi oknami. Na prawo od wiatrołapu znajduje się kuchnia posiadająca przejście do spiżarni. Niewątpliwie czarującym miejscem domu będzie jadalnia – po pierwsze dlatego, że jej okna wychodzą na wschód, a po drugie – można z niej wyjść na taras. Taki układ pomieszczeń będzie bardzo wygodnym rozwiązaniem, jeżeli zdecydujemy się na przyjęcie na świeżym powietrzu. Schody na poddasze zostały umieszczone w centralnej części domu. Na piętrze mamy obszerną łazienkę wyposażoną w dużą wannę, do której światło wpada jedynie przez okno połaciowe, co zwiększa możliwości zagospodarowania przestrzeni w tym pomieszczeniu. Obok łazienki znajduje się pomieszczenie rekreacyjne, sąsiadujące z gabinetem. Do ściany wschodniej przylega także sypialnia posiadająca dostęp do odrębnej łazienki z prysznicem. Oprócz tych pomieszczeń, mamy tutaj jeszcze dwa pokoje – jeden, umieszczony w ryzalicie z wyjściem na balkon, drugi – przylegający do zachodniej ściany domu. Projekt Miramas jest niezwykle interesujący, posiada wiele praktycznych, nietuzinkowych rozwiązań. Spełni oczekiwania najbardziej wymagających osób, poszukujących jednocześnie ekonomicznych rozwiązań. Przygotowaliśmy dla tego projektu kosztorys montażu systemu rekuperacji.

Zobacz projekt MIRAMAS 2 bez garażu


Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa. powierzchnia ścian w projekcie Miramas: - zewnętrzne - 246,43 m2 - wewnętrzne: parter - 67,55 *2 = 135,1 m2 poddasze - 113,44 *2 = 226,9 m2 Powierzchnia podłóg: -parter 115,02 m2 -poddasze 135 m2

Technologia tradycyjna, ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian, ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych POROTHERM. Strop gęstożebrowy POROTHERM o gr. 23 cm.. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt składa się części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. , gaz. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno - drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Film

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1777.59 kg
Drewno9.32 m³
Pow. ścian3376 m²
Dach229 m²

Kosztorys orientacyjny brutto

Stan zerowy71577 zł
Stan surowy157469 zł
Roboty wykończeniowe wewnętrzne99760 zł
Roboty wykończeniowe zewnętrzne41604 zł
Instalacje i przyłącza76945 zł
Suma447356 zł
