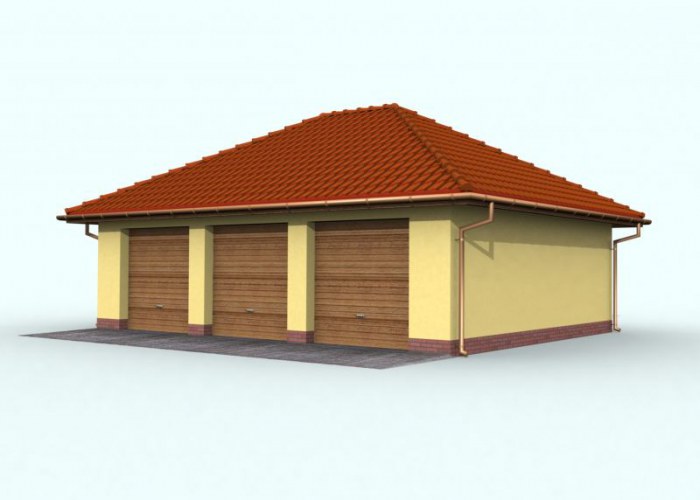

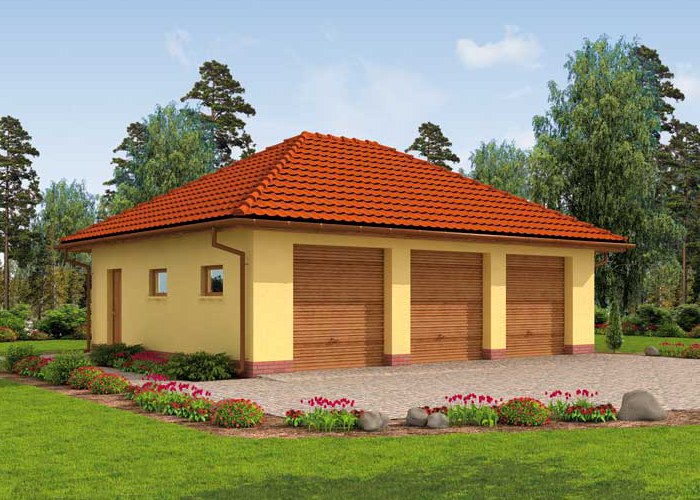

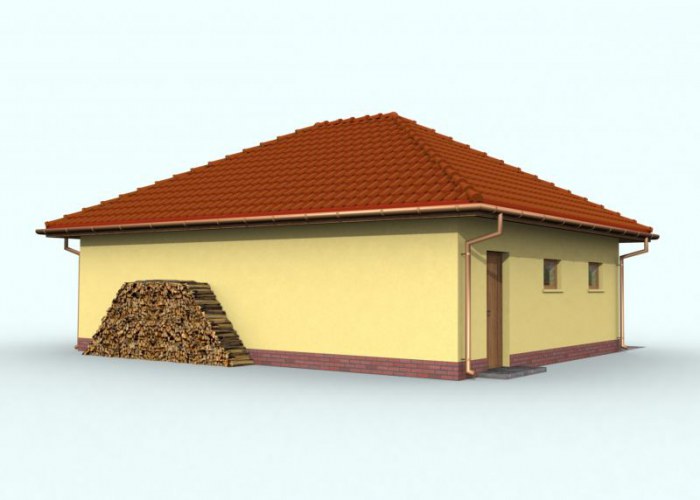

G62 garaż trzystanowiskowy
![G62 garaż trzystanowiskowy](/files/projekty/import/138/__project_big_m/12500.jpg)
![G62 garaż trzystanowiskowy](/files/_project/138/__project_big_m/12501.jpg)
![G62 garaż trzystanowiskowy](/files/_project/138/__project_big_m/12502.jpg)
![G62 garaż trzystanowiskowy](/files/_project/138/__project_big_m/12503.jpg)
![G62 garaż trzystanowiskowy](/files/_project/138/__project_big_m/12504.jpg)
![G62 garaż trzystanowiskowy](/files/projekty/import/138/__project_gallery_m/12500.jpg)
![G62 garaż trzystanowiskowy](/files/_project/138/__project_gallery_m/12501.jpg)
![G62 garaż trzystanowiskowy](/files/_project/138/__project_gallery_m/12502.jpg)
![G62 garaż trzystanowiskowy](/files/_project/138/__project_gallery_m/12503.jpg)
![G62 garaż trzystanowiskowy](/files/_project/138/__project_gallery_m/12504.jpg)
Garaż trzystanowiskowy, wolnostojący, parterowy z pomieszczeniem gospodarczym.Bramy garażowe o wymiarach otworu w murze 2400x2400. Projekt składa się z części architektonicznej, konstrukcyjnej i...
Powierzchnia użytkowa | 68.93 m² |
Min. wymiary działki długość x szerokość | 15.20 x 17.90 m |
Dostępne technologie | |
Warianty projektu | garaż, budynek gospodarczy |
Rzuty i przekroje
![Przyziemie](/files/projekty/import/138/__project_plan_m/3524.jpg)
Przyziemie
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1. | Garaż | 60.15 | 0 |
2. | Pom. gospodarcze | 8.78 | 0 |
Suma | 68.93 | 0 |
Przekroj A-A
Dane techniczne
Powierzchnia użytkowa | 68.93 m² |
Powierzchnia zabudowy | 78.41 m² |
Powierzchnia kondygnacji netto | 0.00 m² |
Powierzchnia całkowita | 78.41 m² |
Kubatura | 317.40 m³ |
Kąt nachylenia dachu | 30° |
Wymiary budynku długość x szerokość | 9.90 x 7.20 m |
Wysokość budynku | 5.65 m |
Min. wymiary działki długość x szerokość | 15.20 x 17.90 m |
Liczba stanowisk | 3 stanowiska |
Dach | czterospadowy |
Funkcja | z pom. gosp. |
Ilość pomieszczeń | 2 |
Opis i technologia projektu
Garaż trzystanowiskowy, wolnostojący, parterowy z pomieszczeniem gospodarczym.Bramy garażowe o wymiarach otworu w murze 2400x2400. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
Technologia tradycyjna : - ściany zewnętrzne murowane grubości 25 cm - wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM". - konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Orientacyjny koszt inwestycji (technologia tradycyjna): stan pod klucz - 68 275,00 zł (netto). Wycena nie obejmuje instalacji wewnętrznych. Stan surowy zamknięty - budynek ocieplony, z pełną stolarką dzwiowo-okienną zewnętrzną, dach kryty dachówką ceramiczną, wszystkie powierzchnie pionowe i poziome przygotowane do położenia ostatniej warstwy wykończeniowej (tynk, płytki, panele). Realizacja tzw. "systemem gospodarczym" pozwala obniżyć koszty o około 30%.
Zapraszamy do naszego działu WYCENY DOMÓW, w którym znajdą Państwo koszty realizacji poszczególnych etapów inwestycji. Technologia szkieletu drewnianego : - ściany zewnętrzne : słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,2cm , a wewnątrz płytą GKF 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm. - konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. - docieplenie warstwą styropianu gr. 5 cm.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Zestawienia materiałów
Technologia murowana tradycyjna | |
Stal | 386 kg |
Drewno | 5.38 m³ |
Pow. ścian | 786 m² |
Pow. ścian nośnych zew. | 65 m² |
Pow. ścian działowych wew. | 20 m² |
Dach | 117 m² |
Kosztorys orientacyjny brutto
Stan zerowy | 20955 zł |
Stan surowy | 46100 zł |
Roboty wykończeniowe wewnętrzne | 29206 zł |
Roboty wykończeniowe zewnętrzne | 12180 zł |
Instalacje i przyłącza | 22526 zł |
Suma | 130967 zł |
