G191 projekt z wędzarnią

1090 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz wersję
podstawową

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

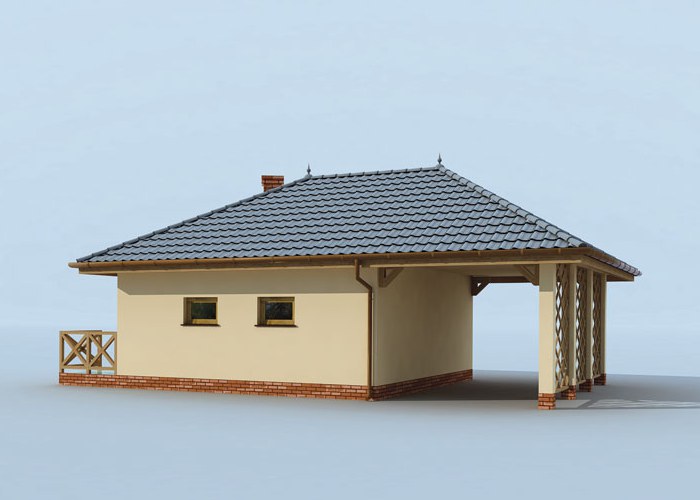

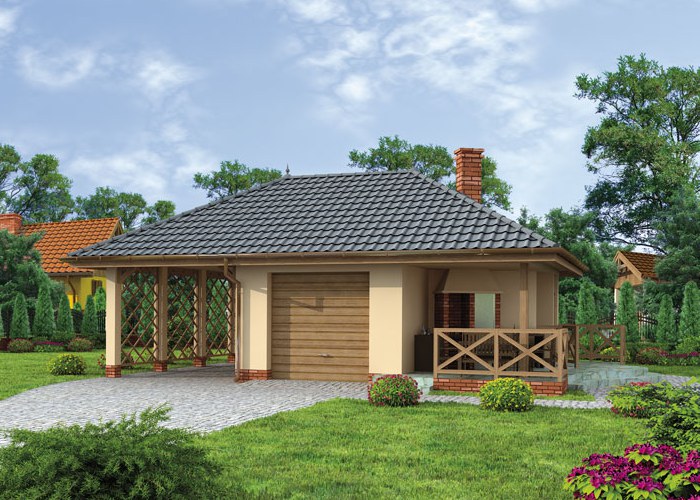

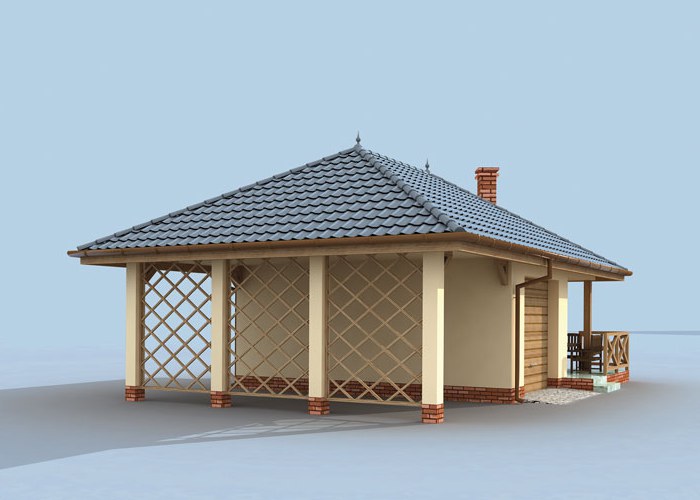

Garaż dwustanowiskowy ze składem na drewno kominkowe, werandą oraz wędzarnikiem.

Czytaj więcej

Powierzchnia użytkowa	69.72 m²
Min. wymiary działki długość x szerokość	14.50 x 18.60 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

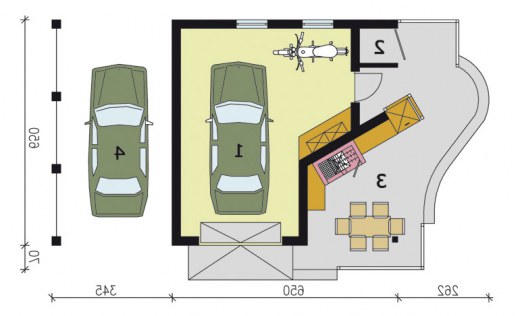

Rzuty i przekroje

Nr	Nazwa	Pow. użytkowa [m²]
1.	Garaż	25.47
2.	Skład drewna kominkowego	1.1
	Suma	26.57
3.	Weranda z wędzarnikiem	22.35
4.	Wiata	20.8
	Suma	43.15

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	69.72 m²
Powierzchnia zabudowy	79.62 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	32.75 m²
Kubatura	120.00 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	6.50 x 6.50 m
Wysokość budynku	5.15 m
Min. wymiary działki długość x szerokość	14.50 x 18.60 m
Liczba stanowisk	2 stanowiska
Dach	czterospadowy
Funkcja	z altaną, z wiatą, z grillo-wędzarnikiem

Opis i technologia projektu

Garaż dwustanowiskowy ze składem na drewno kominkowe, werandą oraz wędzarnikiem.

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.Projekt budynku składa się z 6 egzemplarzy, a w tym 3 tomów części architektoniczno-budowlanej oraz 3 technicznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	354.29 kg
Drewno	5.987 m³
Pow. ścian	663 m²
Pow. ścian nośnych zew.	68 m²
Pow. ścian działowych wew.	4 m²
Dach	100 m²

Kosztorys orientacyjny brutto

Stan zerowy	21195 zł
Stan surowy	46629 zł
Roboty wykończeniowe wewnętrzne	29540 zł
Roboty wykończeniowe zewnętrzne	12320 zł
Instalacje i przyłącza	22784 zł
Suma	132468 zł
