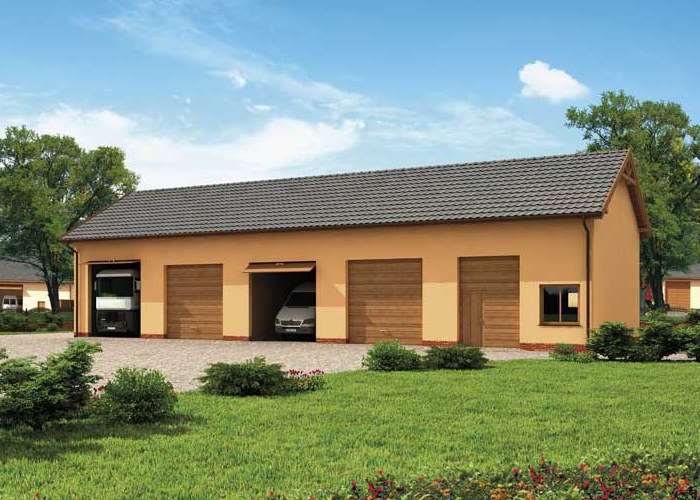

G224 garaż pięciostanowiskowy

2290 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz wersję
podstawową

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Garaż pięciostanowiskowy. Jedna brama garażowa o wymiarach 3,5x3,8m, trzy bramy o wymiarach 3,5x3,5m oraz jedna brama o wymiarach 2,5x3,5m. Projekt garażu składa się z czterech egzemplarzy a w tym...

Czytaj więcej

Powierzchnia użytkowa	212.51 m²
Min. wymiary działki długość x szerokość	17.00 x 32.00 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]
1.	Garaż	46.75
2.	Garaż	82.88
3.	Garaż	82.88
	Suma	212.51

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	212.51 m²
Powierzchnia zabudowy	234.00 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	234.00 m²
Kubatura	1407.00 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	26.00 x 9.00 m
Wysokość budynku	7.31 m
Min. wymiary działki długość x szerokość	17.00 x 32.00 m
Liczba stanowisk	4 i więcej
Dach	dwuspadowy
Ilość pomieszczeń	3

Opis i technologia projektu

Garaż pięciostanowiskowy.

Jedna brama garażowa o wymiarach 3,5x3,8m, trzy bramy o wymiarach 3,5x3,5m oraz jedna brama o wymiarach 2,5x3,5m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -212,51m2

- powierzchnia zabudowy -234,00m2
- powierzchnia całkowita -234,00m2
- kubatura -1407,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 7,31m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka cementowa bądż ceramiczna
- wymiar bram garażowych 1x 3,5x3,8m, 3x 3,5x3,5m, 1x 2,5x3,5m

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	1048.57 kg
Drewno	21.343 m³
Pow. ścian nośnych zew.	246 m²
Pow. ścian nośnych wew.	94 m²
Dach	316 m²

Kosztorys orientacyjny brutto

Stan zerowy	85004 zł
Stan surowy	187009 zł
Roboty wykończeniowe wewnętrzne	118474 zł
Roboty wykończeniowe zewnętrzne	49409 zł
Instalacje i przyłącza	91379 zł
Suma	531275 zł
