GP13 garaż dostawiany trzystanowiskowy

1140 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz wersję
podstawową

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Garaż trzystanowiskowy dostawiany. Trzy bramy garażowe o wyiarch 2,4x2,4m. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji...

Czytaj więcej

Powierzchnia użytkowa	61.75 m²
Min. wymiary działki długość x szerokość	14.00 x 14.00 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1.	Garaż	61.75	0
	Suma	61.75	0

Zamów szczegółowe rysunki

Przekrój A-A

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	61.75 m²
Powierzchnia zabudowy	70.00 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	70.00 m²
Kubatura	293.00 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	10.00 x 7.00 m
Wysokość budynku	5.43 m
Min. wymiary działki długość x szerokość	14.00 x 14.00 m
Liczba stanowisk	3 stanowiska

Opis i technologia projektu

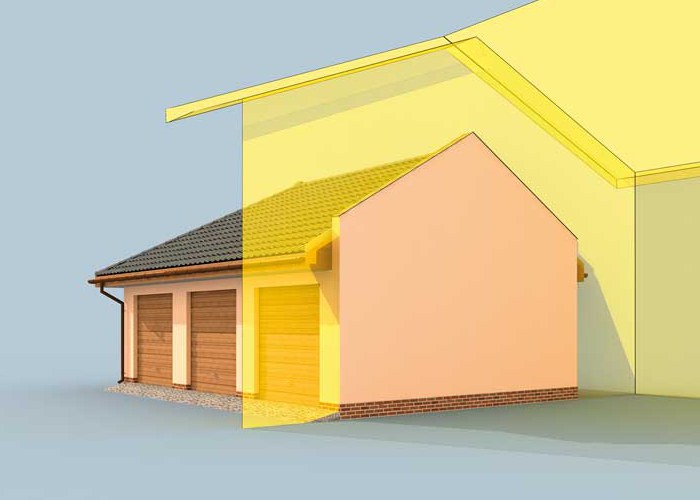

Garaż trzystanowiskowy dostawiany.

Trzy bramy garażowe o wyiarch 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa budynku -61,75m2

- powierzchnia zabudowy -70,00m2
- powierzchnia całkowita -70,00m2

- kubatura -293,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,43m
- dach wielospadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiar bram garażowych 2,4x2,4m

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	661.76 kg
Drewno	5.176 m³
Dach	101 m²

Kosztorys orientacyjny brutto

Stan zerowy	21736 zł
Stan surowy	47819 zł
Roboty wykończeniowe wewnętrzne	30295 zł
Roboty wykończeniowe zewnętrzne	12634 zł
Instalacje i przyłącza	23366 zł
Suma	135850 zł
