990 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz wersję
podstawową
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Garaż dwustanowiskowy z pom. gospodarczym. Brama garażowa o wymiarach 2,8x2,4m.  Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji...

Czytaj więcej

Powierzchnia użytkowa 44.83 m²
Min. wymiary działki
długość x szerokość
20.00 x 11.50 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

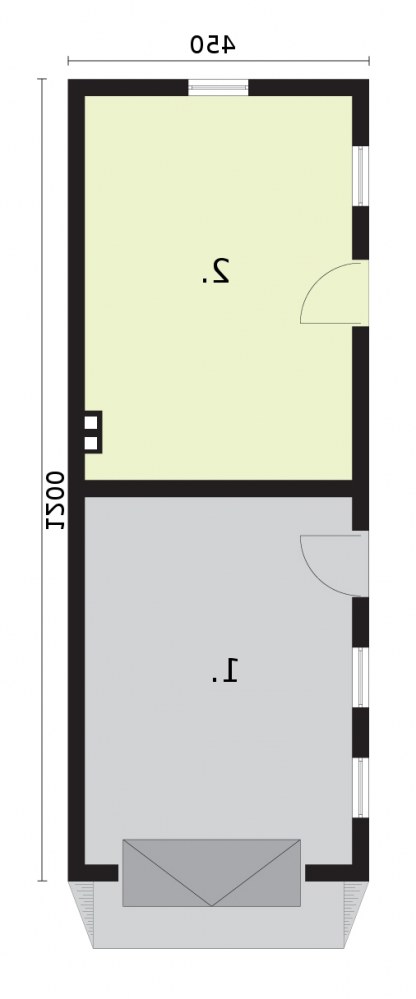

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż220
2.Pom. Gospodarcze22.830
Suma44.830
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 44.83 m²
Powierzchnia zabudowy 54.00 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 54.00 m²
Kubatura 212.00 m³
Kąt nachylenia dachu15°
Wymiary budynku
długość x szerokość
4.50 x 12.00 m
Wysokość budynku 4.84 m
Min. wymiary działki
długość x szerokość
20.00 x 11.50 m
Liczba stanowisk1 stanowisko
Dachjednospadowy
Funkcjaz pom. gosp.

Opis i technologia projektu

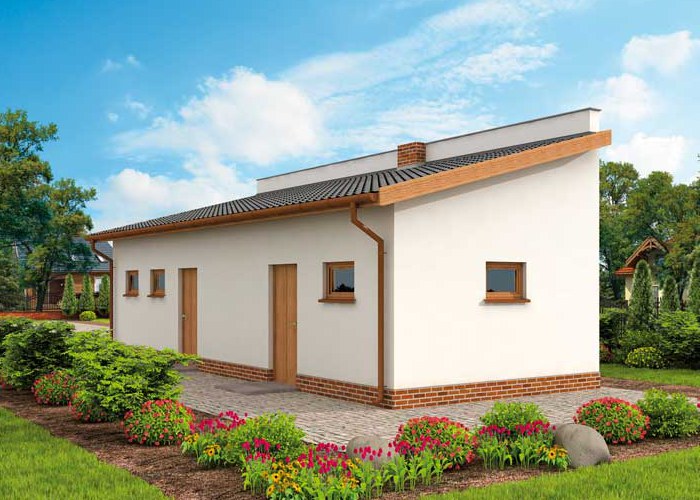

Garaż dwustanowiskowy z pom. gospodarczym.
Brama garażowa o wymiarach 2,8x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -44,83m2

- powierzchnia zabudowy -54,00m2
- powierzchnia całkowita  -54,00m2
- kubatura  - 212,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 4,84m
- dach jednospadowy 15°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiar bramy garażowej 2,8x2,4m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal470.51 kg
Drewno3.421 m³
Pow. ścian nośnych zew.98 m²
Pow. ścian nośnych wew.11 m²
Dach64 m²

Kosztorys orientacyjny brutto

Stan zerowy13628 zł
Stan surowy29982 zł
Roboty wykończeniowe wewnętrzne18994 zł
Roboty wykończeniowe zewnętrzne7921 zł
Instalacje i przyłącza14650 zł
Suma85177 zł
