G75 budynek gospodarczy

699 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa	34.75 m²
Min. wymiary działki długość x szerokość	13.50 x 13.50 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

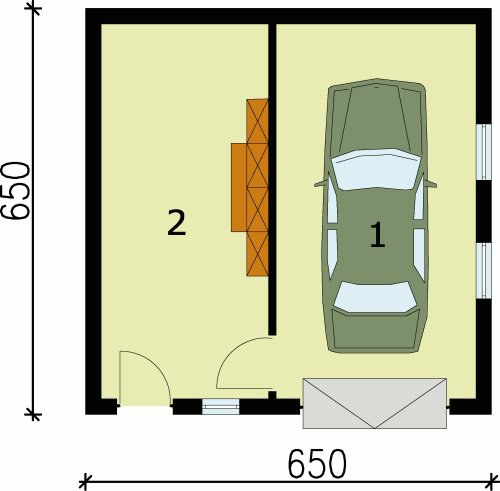

Przyziemie

Nr	Nazwa	Pow. użytkowa [m²]
1.	Garaż	18.93
2.	Pom. gospodarcze	18.82
	Suma	37.75

Zamów szczegółowe rysunki

Przekrój A-A

Zamów szczegółowe rysunki

Przekrój B-B

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	34.75 m²
Powierzchnia zabudowy	42.25 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	42.25 m²
Kubatura	175.15 m³
Kąt nachylenia dachu	15°
Wymiary budynku długość x szerokość	6.50 x 6.50 m
Wysokość budynku	5.22 m
Min. wymiary działki długość x szerokość	13.50 x 13.50 m
Dach	jednospadowy
Ilość pomieszczeń	2

Opis i technologia projektu

G75 - Garaż jednotanowiskowy z pomieszczeniem gospodarczym.
Brama garażowa o wymiarach 2,4x2,4m

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.Nie znalazłeś idealnego projektu?

Technologia tradycyjna :
- ściany zewnętrzne nośne murowane grubości 25cm
- ściany wewnętrzne działowe murowane grubości 12cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,22m
- dach jednopadowy 15°
- więźba dachowa drewniana
- pokrycie dachówka ceramiczna
- wymiary bram garażowych 2,4x2,4m

Technologia szkieletowa drewniana : zapytaj o dostępność

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	464.62 kg
Drewno	5.178 m³
Pow. ścian	1080 m²
Pow. ścian nośnych zew.	90 m²
Pow. ścian działowych wew.	16 m²
Dach	45 m²
Do pobrania	Zestawienie stali Zestawienie drewna Zestawienie stolarki

Kosztorys orientacyjny brutto

Stan zerowy	10564 zł
Stan surowy	23241 zł
Roboty wykończeniowe wewnętrzne	14724 zł
Roboty wykończeniowe zewnętrzne	6140 zł
Instalacje i przyłącza	11356 zł
Suma	66025 zł
