GB24 projekt budynku gospodarczego










GB24 projekt budynku gospodarczego. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...
Powierzchnia użytkowa | 49.25 m² |
Min. wymiary działki długość x szerokość | 16.74 x 11.80 m |
Dostępne technologie | |
Warianty projektu | garaż, budynek gospodarczy |
Rzuty i przekroje

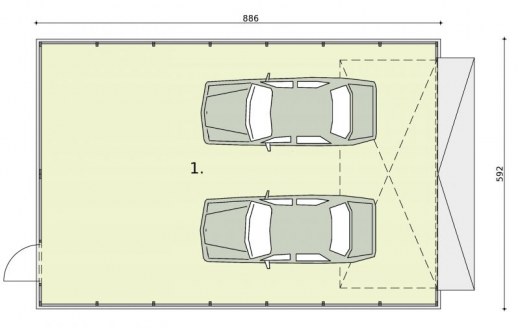

Rzut przyziemia
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1. | Garaż | 49.25 | 0 |
Suma | 49.25 | 0 |
Dane techniczne
Powierzchnia użytkowa | 49.25 m² |
Powierzchnia zabudowy | 50.69 m² |
Powierzchnia kondygnacji netto | 0.00 m² |
Powierzchnia całkowita | 50.69 m² |
Kubatura | 175.85 m³ |
Kąt nachylenia dachu | 30° |
Wymiary budynku długość x szerokość | 5.80 x 8.74 m |
Wysokość budynku | 4.30 m |
Min. wymiary działki długość x szerokość | 16.74 x 11.80 m |
Dach | dwuspadowy |
Opis i technologia projektu
GB24 projekt budynku gospodarczego. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
- powierzchnia użytkowa -49,25m2
- powierzchnia całkowita -50,69m2
- kubatura - 175,85m3
- wysokość budynku 4,30m
- dach dwuspadowy 30°
--budynek zaprojektowano w technologii szkieletu stalowego
- pokrycie dachu z blachy trapezowej

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Kosztorys orientacyjny brutto
Stan zerowy | 19700 zł |
Stan surowy | 43340 zł |
Roboty wykończeniowe wewnętrzne | 27457 zł |
Roboty wykończeniowe zewnętrzne | 11451 zł |
Instalacje i przyłącza | 21178 zł |
Suma | 123125 zł |
