G17 szkielet drewniany budynek gospodarczy

990 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki w cenie projektu

GRATIS

Bezterminowa wymiana*. Zwroty do 14 dni

Zobacz

Czytaj więcej

Powierzchnia użytkowa	59.36 m²
Min. wymiary działki długość x szerokość	14.00 x 16.20 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

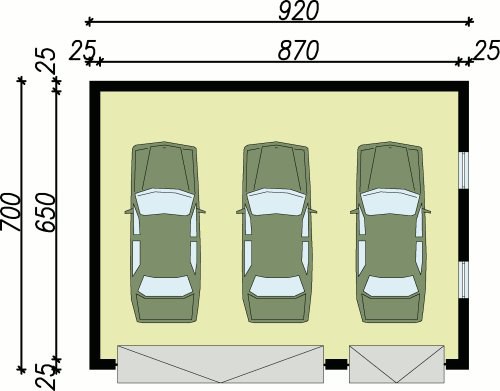

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1.	Garaż	59.63	0
	Suma	59.63	0

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	59.36 m²
Powierzchnia zabudowy	64.40 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	64.40 m²
Kubatura	256.00 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	9.20 x 7.00 m
Wysokość budynku	5.28 m
Min. wymiary działki długość x szerokość	14.00 x 16.20 m
Dach	dwuspadowy
Ilość pomieszczeń	1

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia szkieletowa:

- powierzchnia użytkowa - 59,63 m2
- powierzchnia zabudowy - 64,40 m2
- powierzchnia całkowita - 64,404 m2

- ściany zewnętrzne: słupki 4x15 rozstawione max. co 40cm obite zewnątrz i od wewnątrz płytą OSB 3 1.2cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm, styropian 5cm,- wysokość budynku 5,28m

- dach dwuspadowy 30°
- więźba dachowa drewniana w układzie krokwiowym z dolnymi belkami wiązara

- pokrycie dachowe : dachówka ceramiczna

Zobacz projekt G17 w wersji murowanej.

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy	18045 zł
Stan surowy	39700 zł
Roboty wykończeniowe wewnętrzne	25151 zł
Roboty wykończeniowe zewnętrzne	10489 zł
Instalacje i przyłącza	19399 zł
Suma	112784 zł
