G217 szkielet drewniany budynek gospodarczy

1490 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa	106.55 m²
Min. wymiary działki długość x szerokość	15.50 x 23.50 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

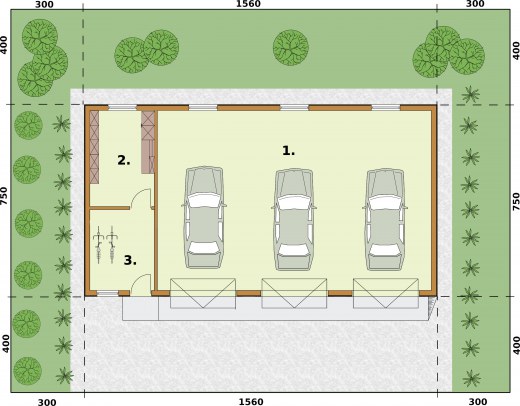

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Garaż	89.82	89.82
2	Pomieszczenie gospodarcze	8.38	8.38
3	Pomieszczenie gospodarcze	8.45	8.45
	Suma	106.65	106.65

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	106.55 m²
Powierzchnia zabudowy	117.00 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	117.00 m²
Kubatura	526.00 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	15.60 x 7.50 m
Wysokość budynku	5.58 m
Min. wymiary działki długość x szerokość	15.50 x 23.50 m
Dach	dwuspadowy
Ilość pomieszczeń	3

Opis i technologia projektu

Garaż trzystanowiskowy z pomieszczeniami gospodarczymi w technologii lekkiego szkieletu drewnianego.

Trzy bramy garażowe o wymiarach 2,4x2,5m

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Projektowany budynek wykonany będzie w technologii szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy betonowe zazbrojone konstrukcyjnie, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach dwuspadowy, drewniany oparty na więźbie o konstrukcji krokwiowo-jętkowej z dolnymi belkami wiązara.

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal	518.46 kg
Drewno	12.157 m³
Dach	165 m²

Kosztorys orientacyjny brutto

Stan zerowy	42620 zł
Stan surowy	93764 zł
Roboty wykończeniowe wewnętrzne	59402 zł
Roboty wykończeniowe zewnętrzne	24773 zł
Instalacje i przyłącza	45817 zł
Suma	266375 zł
