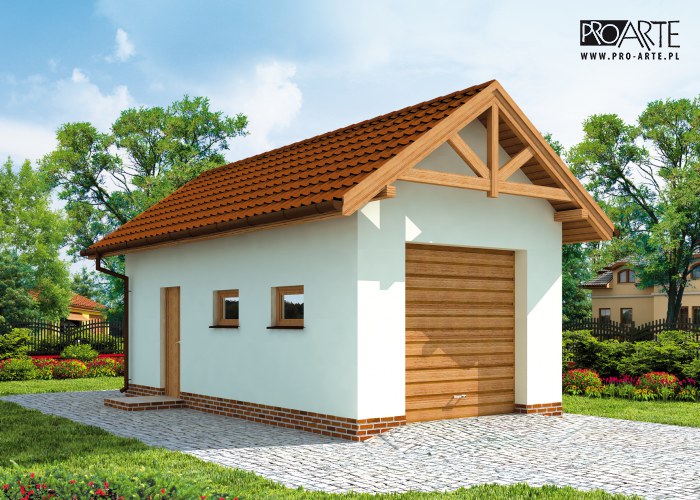

G203 szkielet drewniany budynek gospodarczy

699 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa	26.50 m²
Min. wymiary działki długość x szerokość	16.00 x 12.00 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Garaż	22.56	22.56
2	Skład drewna kominkowego	1.97	1.97
3	Skład na odpady	1.97	1.97
	Suma	26.5	26.5

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	26.50 m²
Powierzchnia zabudowy	32.00 m²
Powierzchnia kondygnacji netto	26.50 m²
Powierzchnia całkowita	32.00 m²
Kubatura	116.50 m³
Kąt nachylenia dachu	35°
Wymiary budynku długość x szerokość	4.00 x 8.00 m
Wysokość budynku	5.02 m
Min. wymiary działki długość x szerokość	16.00 x 12.00 m
Powierzchnia zabudowy	do 35m²
Dach	dwuspadowy
Ilość pomieszczeń	1

Opis i technologia projektu

Garaż jednostanowiskowy ze składami na odpady w technologii lekkiego szkieletu drewnianego

Brama garażowa o wymiarach 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy i wieniec żelbetowe, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej krokwiowo-jętkowej.

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal	659.24 kg
Drewno	5.5 m³
Dach	54.95 m²

Kosztorys orientacyjny brutto

Stan zerowy	8056 zł
Stan surowy	17723 zł
Roboty wykończeniowe wewnętrzne	11228 zł
Roboty wykończeniowe zewnętrzne	4683 zł
Instalacje i przyłącza	8660 zł
Suma	50350 zł
