G286 szkielet drewniany budynek gospodarczy
Gwarancja najniższej ceny i najszybszej wysyłki
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu
Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...
| Powierzchnia użytkowa | 66.89 m² |
| Min. wymiary działki długość x szerokość | 18.37 x 16.15 m |
| Dostępne technologie |  murowana,  szkieletowa |
| Warianty projektu | garaż, budynek gospodarczy |

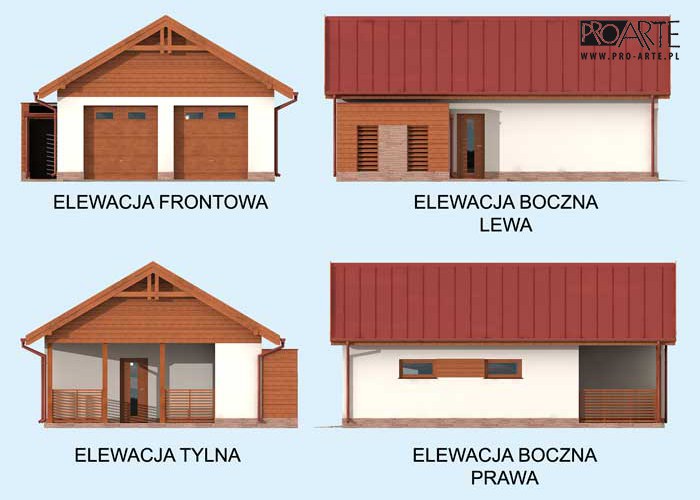

Rzuty i przekroje

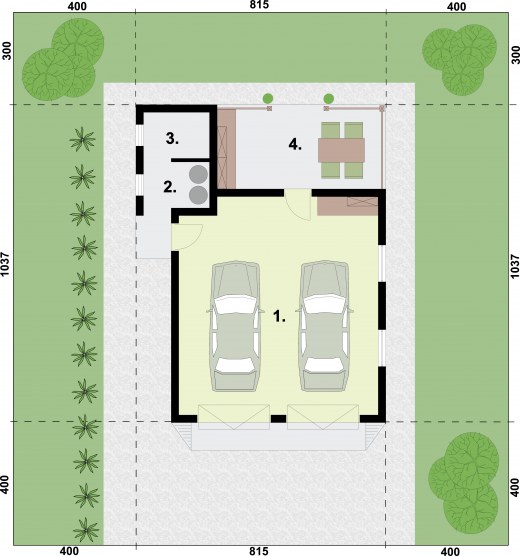

Rzut przyziemia
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1 | Garaż | 46.46 | 46.46 |
| 2 | Skład na odpady | 3.14 | 3.14 |
| 3 | Skład na drewno | 3.16 | 3.16 |
| 4 | Weranda | 14.13 | 14.13 |
| Suma | 66.89 | 66.89 |
Dane techniczne
| Powierzchnia użytkowa | 66.89 m² |
| Powierzchnia zabudowy | 76.75 m² |
| Powierzchnia kondygnacji netto | 66.89 m² |
| Powierzchnia całkowita | 76.75 m² |
| Kubatura | 238.05 m³ |
| Kąt nachylenia dachu | 30° |
| Wymiary budynku długość x szerokość | 8.15 x 10.37 m |
| Wysokość budynku | 5.53 m |
| Min. wymiary działki długość x szerokość | 18.37 x 16.15 m |
| Dach | dwuspadowy |
| Ilość pomieszczeń | 3 |
Opis i technologia projektu

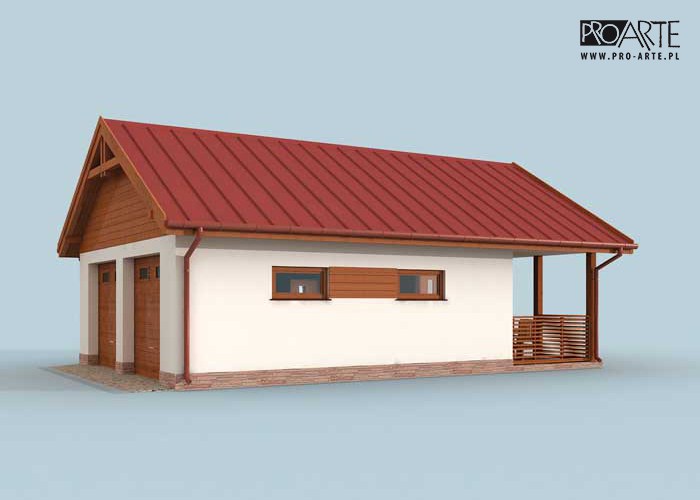

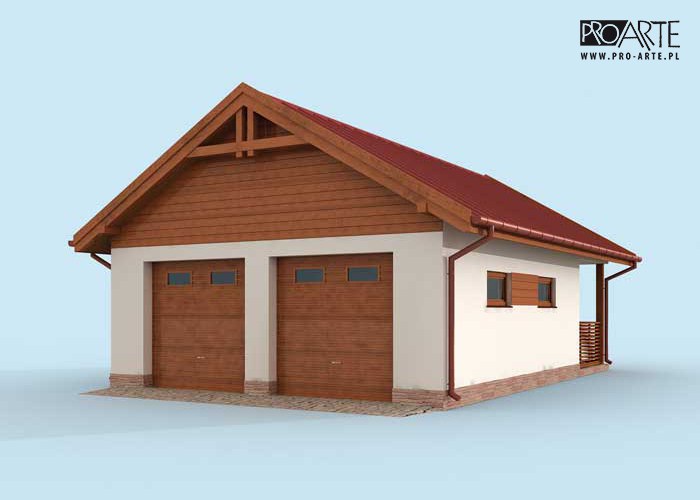

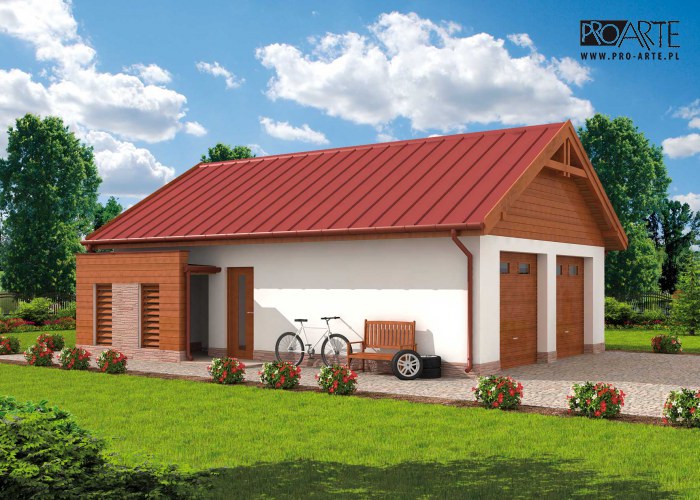

G286 - garaż dwustanowiskowy z werandą, składem na drewno i odpady.
Dwie bramy garażowe o wymiarach 2,4m x 2,4m.
Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy, stopy, słupy i wieniec wykonane jako żelbetowe, słupy drewniane, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej krokwiowo-jętkowej z grzędą, nad składami jako jednospadowy o konstrukcji krokwiowej.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Zestawienia materiałów
| Technologia drewniana szkieletowa | |
| Stal | 675.29 kg |
| Drewno | 13.585 m³ |
| Dach | 105.77 m² |
Kosztorys orientacyjny brutto
| Stan zerowy | 12843 zł |
| Stan surowy | 28254 zł |
| Roboty wykończeniowe wewnętrzne | 17900 zł |
| Roboty wykończeniowe zewnętrzne | 7465 zł |
| Instalacje i przyłącza | 13806 zł |
| Suma | 80268 zł |
