Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...
Powierzchnia użytkowa | 69.90 m² |
+ Weranda i podjazd | 20.26 m² |
Min. wymiary działki długość x szerokość | 16.00 x 19.00 m |
Dostępne technologie | |
Warianty projektu | garaż, budynek gospodarczy |
Rzuty i przekroje

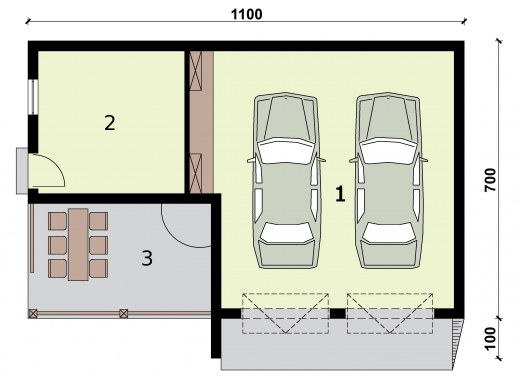

![Rzut przyziemia](/files/projekty/import/1028/__project_plan/6dacc387759b92b38fde457ae526f4e41efbb2c3.jpg)
Rzut przyziemia
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
3 | Weranda | 13.2 | 13.2 |
1 | Garaż | 41.4 | 41.4 |
2 | Pomieszczenie gospodarcze | 14.4 | 14.4 |
Suma | 69 | 69 |
Dane techniczne
Powierzchnia użytkowa + Weranda i podjazd | 69.90 m² 20.26 m² |
Powierzchnia zabudowy | 63.98 m² |
Powierzchnia kondygnacji netto | 69.90 m² |
Powierzchnia całkowita | 84.24 m² |
Kubatura | 289.04 m³ |
Kąt nachylenia dachu | 30° |
Wymiary budynku długość x szerokość | 11.00 x 8.00 m |
Wysokość budynku | 5.51 m |
Min. wymiary działki długość x szerokość | 16.00 x 19.00 m |
Dach | dwuspadowy |
Ilość pomieszczeń | 2 |
Opis i technologia projektu
G314szkielet drewniany garaż dwustanowiskowy z pomieszczeniem gospodarczym i werandą
Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy fundamentowe, stopy fundamentowe, wieniec W-1 żelbetowY, słupy drewniane, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej krokwiowo-jętkowej z grzędą, oraz krokwiowej.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Zestawienia materiałów
Technologia drewniana szkieletowa | |
Stal | 637.36 kg |
Drewno | 12.329 m³ |
Dach | 116.4 m² |
Kosztorys orientacyjny brutto
Stan zerowy | 21250 zł |
Stan surowy | 46749 zł |
Roboty wykończeniowe wewnętrzne | 29617 zł |
Roboty wykończeniowe zewnętrzne | 12351 zł |
Instalacje i przyłącza | 22843 zł |
Suma | 132810 zł |
