G249 szkielet drewniany budynek gospodarczy

990 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz wersję
podstawową

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

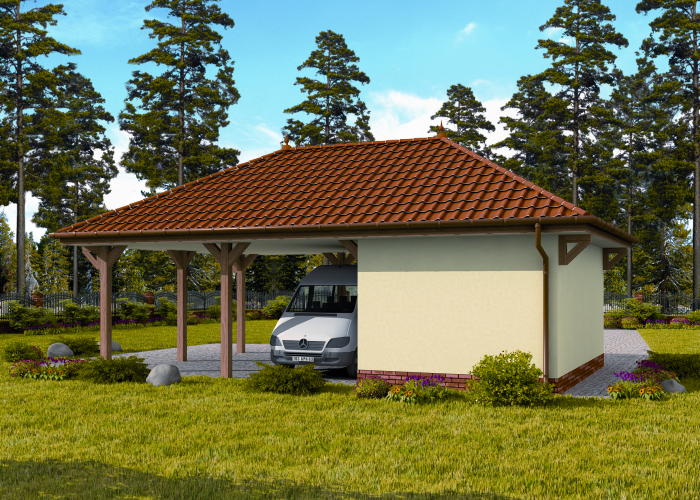

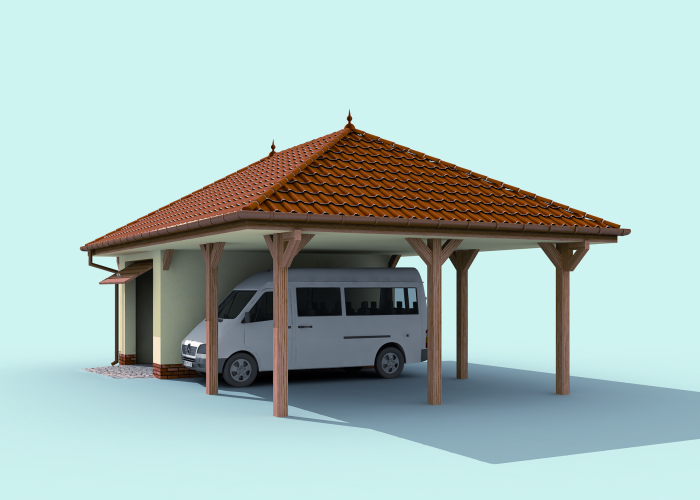

G249 projekt budynku gospodarczego szkielet drewniany. Dwie bramy garażowe o wymiarach 2,4x2,4m. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji...

Czytaj więcej

Powierzchnia użytkowa	47.34 m²
Min. wymiary działki długość x szerokość	13.50 x 17.30 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Garaż	15.56	15.56
2	Wiata	31.78	31.78
	Suma	47.34	47.34

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	47.34 m²
Powierzchnia zabudowy	54.00 m²
Powierzchnia kondygnacji netto	47.34 m²
Powierzchnia całkowita	47.34 m²
Kubatura	150.00 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	9.30 x 5.50 m
Wysokość budynku	4.85 m
Min. wymiary działki długość x szerokość	13.50 x 17.30 m
Liczba stanowisk	3 stanowiska
Dach	czterospadowy
Funkcja	z pom. gosp., z wiatą
Ilość pomieszczeń	1

Opis i technologia projektu

G249 projekt budynku gospodarczego w technologii szkieletu drewnianego. Dwie bramy o wymiarach 2,4x2,4m.

Projekt składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Projektowany budynek wykonany będzie w technologii szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy, ściągi, stopy, słupy i ściany fundamentowe zazbrojone wg rys. K/1, ściany nośne w szkielecie drewnianym spięte oczepem, dach drewniany czterospadowy.

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal	684.84 kg
Drewno	8.196 m³
Dach	77.3 m²

Kosztorys orientacyjny brutto

Stan zerowy	9089 zł
Stan surowy	19996 zł
Roboty wykończeniowe wewnętrzne	12668 zł
Roboty wykończeniowe zewnętrzne	5283 zł
Instalacje i przyłącza	9771 zł
Suma	56808 zł
