VIGO C budynek gospodarczy

2499 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

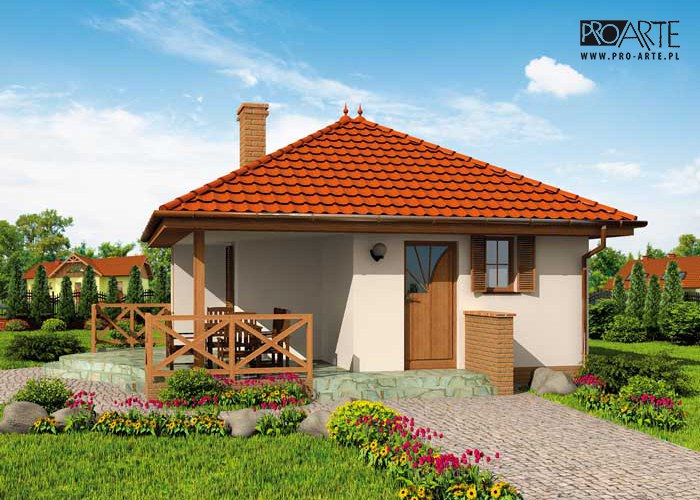

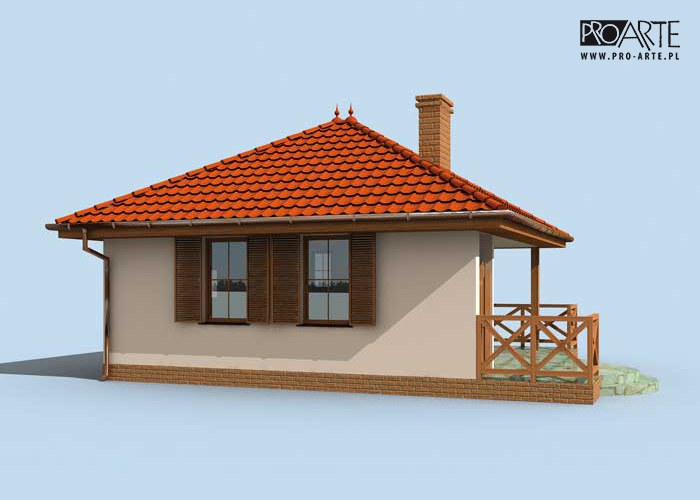

VIGO C - projekt budynku gospodarczego

Czytaj więcej

Powierzchnia użytkowa	26.12 m²
+ weranda	23.91 m²
Min. wymiary działki długość x szerokość	14.20 x 14.70 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	budynek gospodarczy, wersja letniskowa, wersja całoroczna

Zobacz pełne dane projektu

Rzuty i przekroje

Rzut parteru

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1.	Wiatrołap	3.31	3.31
2.	Łazienka	3.86	3.86
3.	Pomieszczenie gospodarcze	10.74	10.74
4.	Pomieszczenie gospodarcze	4.28	4.28
5.	Kuchnia	3.15	3.15
	Suma	25.34	25.34
7.	Weranda	22.34	22.34
6.	Pom. Gospodarcze	0.78	0.78
	Suma	23.12	23.12

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa + weranda	26.12 m² 23.91 m²
Powierzchnia zabudowy	64.16 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	64.16 m²
Kubatura	191.40 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	7.20 x 6.70 m
Wysokość budynku	5.37 m
Min. wymiary działki długość x szerokość	14.20 x 14.70 m
Dach	czterospadowy
Kondygnacja	parterowe
Ilość pokoi	2
Ilość pomieszczeń	7
Pow. tarasów/werandy/wiaty/schodów zew.	26.39 m²

Opis i technologia projektu

Zobacz czym różni się projekt domku letniskowego od domu całorocznego?

VIGO - projekt budynku gospodarczego

Budynek gospodarczy np. na działkę ROD lub działkę rolniczą, który jest idealny na weekendy, wyczekany urlop, czy letnie wakacje. Vigo wyróżnia sporych rozmiarów weranda i taras. To miejsce z pewnością będzie gwarancją rodzinnego ciepła, pozwalającego odpocząć i naładować się pozytywną energią w czasie wypoczynku. Vigo przyciąga uwagę elegancką prostotą - wszelkie rozwiązania architektoniczne i elementy wykończeniowe zestawiono tu z ogromnym wyczuciem smaku i harmonii.

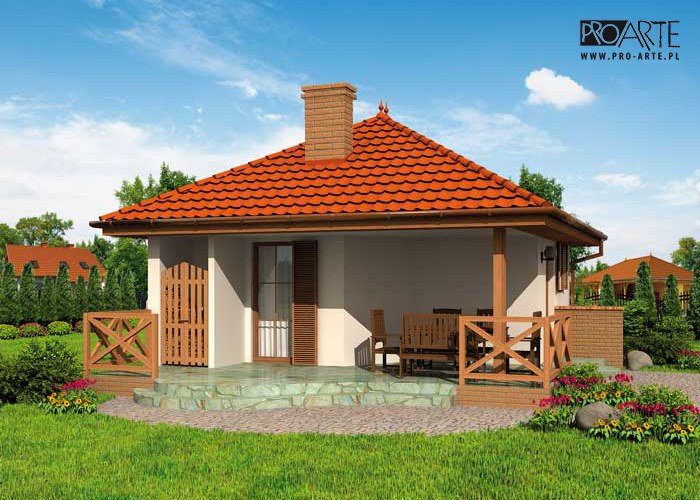

Duże wrażenie robi zachodnia elewacja, która przechodzi w zadaszony taras wraz ze składem na drewno. Weranda i taras, które są dzięki praktycznej koncepcji architektonicznej miejscami wypoczynku, z pewnością będą cieszyć się niesłabnącym zainteresowaniem domowników i gości.Wnętrze budynku wyróżnia się ciekawym układem: funkcjonalny i praktyczny pokój dzienny połączono tu z kuchnią kuchennym, osobnymi pomieszczeniami są łazienka i sypialnia.

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

PONIŻSZY SCHEMAT MA CHARAKTER UNIWERSALNY I UPROSZCZONY, BY MIEĆ PEWNOŚĆ, CO DO ROZWIĄZAŃ W POSZCZEGÓLNYCH PROJEKTACH, NALEŻY ZAMÓWIĆ AKTUALNE RYSUNKI SZCZEGÓŁOWE DANEGO PROJEKTU

Technologia	Murowana	Szkieletowa drewniana
Fundament	Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.	Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.
Ściany zewnętrzne i nośne	Garaże, budynki gospodarcze, stajnie bez częsci mieszkalnej: szerokość 25 cm x długość 37,3 x wysokość 24,9 cm pustak ceramiczny Porotherm Dryfix 25. W domach letniskowych i mieszkalnych stosujemy pustaki Porotherm Dryfix 30 cm x 24.8cm x 24.9cm	Słupki konstrukcyjne z drewna C24 lub KVH o maksymalnej wilgotności 18% przyjmujemy według obliczeń. Najczęściej 5x15cm, 6,3x15 cm w rozstawie 40 lub 60 cm.
Ściany wewnętrzne	Porotherm 11,5 Dryfix. Szerokość 11,5 cm x wysokość 24.9 cm x wysokość 24,9 cm	Słupki w ścianach działowych zwykle mają wymiary 5x9 cm.
Strop	Gęstożebrowy Porotherm: najczęściej belki stropowe 1,75 do 8.25m, co 25 cm oraz pustaki stropowe Porotherm 19/50cm. Wyjątek stanowi rodzina projektów LIDO (wersja murowana ma drewniany strop).	Strop drewniany, zaprojektowany w zależności od obliczeń. Ze schematem przebiegu warstw w przekroju można zapoznać się na grafikach poniżej:
Więźba dachowa	Przekroje w zależności od obliczeń statyczno-wytrzymałościowych	Przekroje w zależności od obliczeń statyczno-wytrzymałościowych. Schemat poniżej:
Izolacje	Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian. Ściana: styropian TermoOrganika Dach: wełna mineralna ISOVER	Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian. Ściana: wełna ISOVER między słupkami, styropian ryflowany TermoOrganika lub wełna ISOVER Dach: wełna mineralna ISOVER
Pokrycie dachu	Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech: Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich.	Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech: Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	420.41 kg
Drewno	6.845 m³
Pow. ścian nośnych zew.	56 m²
Pow. ścian działowych wew.	23 m²
Dach	73 m²

Kosztorys orientacyjny brutto

Stan zerowy	12538 zł
Stan surowy	27583 zł
Roboty wykończeniowe wewnętrzne	17474 zł
Roboty wykończeniowe zewnętrzne	7287 zł
Instalacje i przyłącza	13478 zł
Suma	78360 zł
