BGS10 szkielet drewniany budynek gospodarczy

W tym projekcie polecamy okna połaciowe Velux

2100 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz wersję
podstawową

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki w cenie projektu

GRATIS

Bezterminowa wymiana*. Zwroty do 14 dni

Zobacz

Budynek gospodarczy w technologii lekkiego szkieletu drewnianego z trzema pomieszczeniami , łazienką i wiatą. Może również pełnić funkcję garażową lub magazynową. Zobacz stajnie S10. Projekt składa się z części architektonicznej,...

Czytaj więcej

Powierzchnia użytkowa	83.32 m²
+ wiata	38.84 m²
+ podest wejściowy i podjazd	8.55 m²
+ strych	18.5 m²
Min. wymiary działki długość x szerokość	18.39 x 22.22 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1.	Pom. gospodarcze	59.91	59.91
2.	Pom. gospodarcze	11.86	11.86
3.	Pom. gospodarcze	7.24	7.24
4.	Łazienka	4.31	4.31
	Suma	83.32	83.32
5.	Wiata	38.84	38.84
	Suma	38.84	38.84

Zamów szczegółowe rysunki

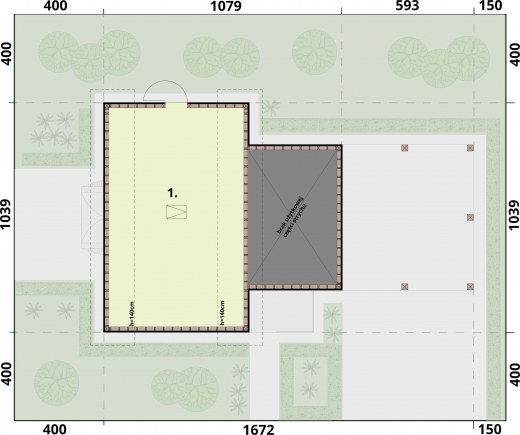

Rzut strychu

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1.	Strych	18.85	60.46
	Suma	18.85	60.46

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa + wiata + podest wejściowy i podjazd + strych	83.32 m² 38.84 m² 8.55 m² 18.5 m²
Powierzchnia zabudowy	96.15 m²
Powierzchnia kondygnacji netto	182.62 m²
Powierzchnia całkowita	212.25 m²
Kubatura	518.55 m³
Kąt nachylenia dachu	35°
Wymiary budynku długość x szerokość	10.39 x 10.79 m
Wysokość budynku	6.46 m
Min. wymiary działki długość x szerokość	18.39 x 22.22 m
Kondygnacja	z poddaszem
Ilość pomieszczeń	5

Opis i technologia projektu

Budynek gospodarczy w technologii lekkiego szkieletu drewnianegoz trzema pomieszczeniami, łazienką i wiatą.

Może również pełnić funkcję garażową lub magazynową.

Zobacz stajnię S10.

Projekt składa się z części architektoniczno-budowlanej oraz części technicznej, wewnętrznej instalacji wod-kan. i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

- wymiary bramy : 2,5x2,5m

- wszystkie ściany w lekkim szkielecie drewnianym

- dach główny wielospadowy o kącie 35°

- dach pokryty dachówką ceramiczną

- konstrukcja dachu wiązary drewniane

- pow. dachu głównego : 205m2

- w łazience zastosowano przepływowy podgrzewacz wody umywalkowo natryskowy

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal	1128.58 kg
Drewno	29.66 m³
Dach	205 m²

Kosztorys orientacyjny brutto

Stan zerowy	33328 zł
Stan surowy	73322 zł
Roboty wykończeniowe wewnętrzne	46451 zł
Roboty wykończeniowe zewnętrzne	19372 zł
Instalacje i przyłącza	35828 zł
Suma	208300 zł
