BGS10 szkielet drewniany budynek gospodarczy
Gwarancja najniższej ceny i najszybszej wysyłki
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu
Budynek gospodarczy w technologii lekkiego szkieletu drewnianego z trzema pomieszczeniami , łazienką i wiatą. Może również pełnić funkcję garażową lub magazynową. Zobacz stajnie S10. Projekt składa się z części architektonicznej,...
| Powierzchnia użytkowa | 83.32 m² |
| + wiata | 38.84 m² |
| + podest wejściowy i podjazd | 8.55 m² |
| + strych | 18.5 m² |
| Min. wymiary działki długość x szerokość | 18.39 x 22.22 m |
| Dostępne technologie |  murowana,  szkieletowa |
| Warianty projektu | budynek gospodarczy |
Rzuty i przekroje

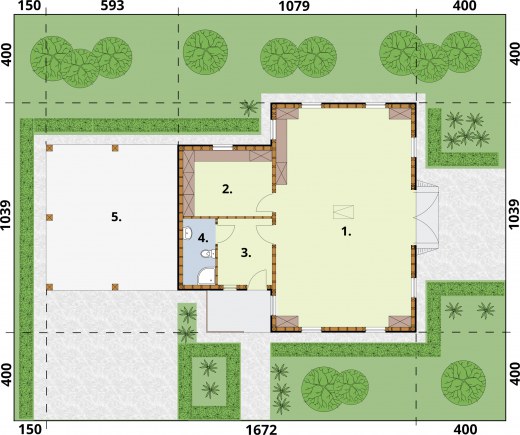

Rzut przyziemia
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1. | Pom. gospodarcze | 59.91 | 59.91 |
| 2. | Pom. gospodarcze | 11.86 | 11.86 |
| 3. | Pom. gospodarcze | 7.24 | 7.24 |
| 4. | Łazienka | 4.31 | 4.31 |
| Suma | 83.32 | 83.32 | |
| 5. | Wiata | 38.84 | 38.84 |
| Suma | 38.84 | 38.84 |
Rzut strychu
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1. | Strych | 18.85 | 60.46 |
| Suma | 18.85 | 60.46 |
Dane techniczne
| Powierzchnia użytkowa + wiata + podest wejściowy i podjazd + strych | 83.32 m² 38.84 m² 8.55 m² 18.5 m² |
| Powierzchnia zabudowy | 96.15 m² |
| Powierzchnia kondygnacji netto | 182.62 m² |
| Powierzchnia całkowita | 212.25 m² |
| Kubatura | 518.55 m³ |
| Kąt nachylenia dachu | 35° |
| Wymiary budynku długość x szerokość | 10.39 x 10.79 m |
| Wysokość budynku | 6.46 m |
| Min. wymiary działki długość x szerokość | 18.39 x 22.22 m |
| Kondygnacja | z poddaszem |
| Ilość pomieszczeń | 5 |
Opis i technologia projektu
Budynek gospodarczy w technologii lekkiego szkieletu drewnianegoz trzema pomieszczeniami, łazienką i wiatą.
Może również pełnić funkcję garażową lub magazynową.
Projekt składa się z części architektoniczno-budowlanej oraz części technicznej, wewnętrznej instalacji wod-kan. i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
- wymiary bramy : 2,5x2,5m
- wszystkie ściany w lekkim szkielecie drewnianym
- dach główny wielospadowy o kącie 35°
- dach pokryty dachówką ceramiczną
- konstrukcja dachu wiązary drewniane
- pow. dachu głównego : 205m2
- w łazience zastosowano przepływowy podgrzewacz wody umywalkowo natryskowy
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Zestawienia materiałów
| Technologia drewniana szkieletowa | |
| Stal | 1128.58 kg |
| Drewno | 29.66 m³ |
| Dach | 205 m² |
Kosztorys orientacyjny brutto
| Stan zerowy | 33328 zł |
| Stan surowy | 73322 zł |
| Roboty wykończeniowe wewnętrzne | 46451 zł |
| Roboty wykończeniowe zewnętrzne | 19372 zł |
| Instalacje i przyłącza | 35828 zł |
| Suma | 208300 zł |
