COMPO - wiata gospodarcza do magazynowania

299 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz wersję
podstawową

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

COMPO - wiata gospodarcza do magazynowana Dowolna ilość segmentów, projekt powtarzalny Powierzchnia zabudowy wiaty – zależna od ilości zastosowanych modułów: Powierzchnia zabudowy pomiędzy dwoma...

Czytaj więcej

Powierzchnia użytkowa	3.58 m²
Min. wymiary działki długość x szerokość	2.80 x 1.35 m

Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Wiata	3.58	3.58
	Suma	3.58	3.58

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	3.58 m²
Powierzchnia zabudowy	3.65 m²
Powierzchnia kondygnacji netto	3.58 m²
Powierzchnia całkowita	3.65 m²
Kubatura	8.44 m³
Kąt nachylenia dachu	7.13°
Wymiary budynku długość x szerokość	2.80 x 1.35 m
Wysokość budynku	2.36 m
Min. wymiary działki długość x szerokość	2.80 x 1.35 m

Opis i technologia projektu

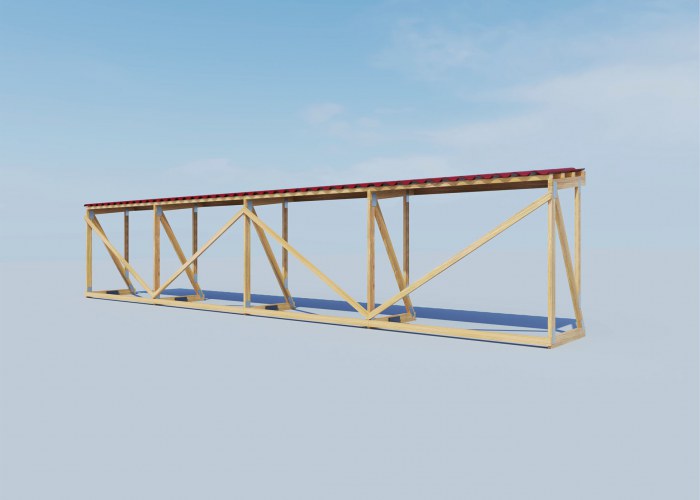

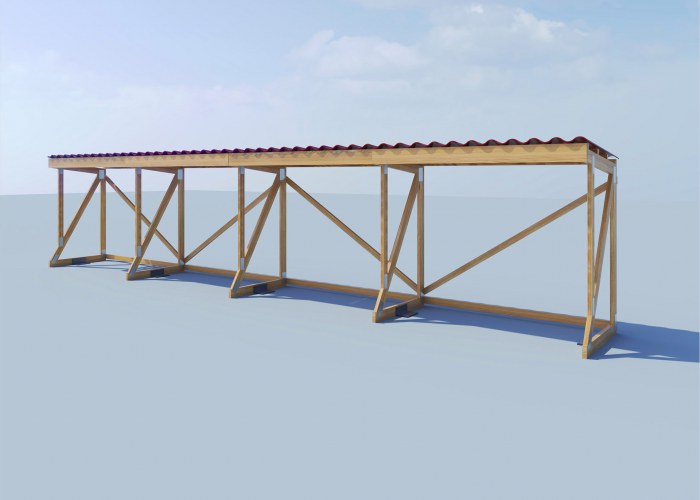

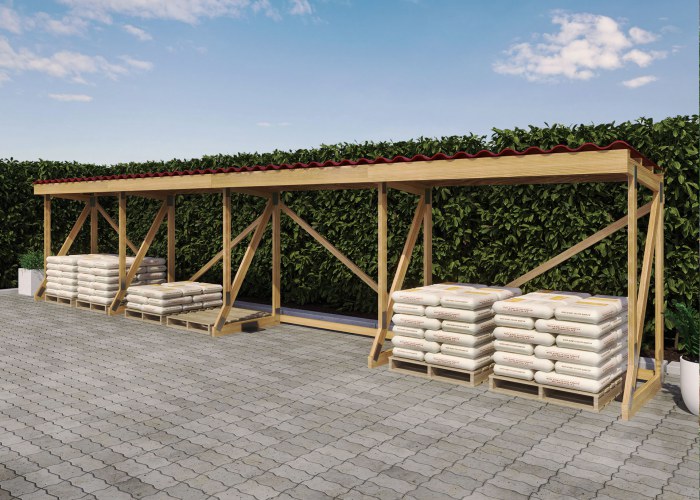

COMPO - wiata gospodarcza do magazynowana

Dowolna ilość segmentów, projekt powtarzalny

Powierzchnia zabudowy wiaty – zależna od ilości zastosowanych modułów: (3,58 x N + 0,07)m2

Powierzchnia zabudowy pomiędzy dwoma modułami powtarzalnymi:3,58m2

Max. wysokość obiektu:2,36m

Szerokość obiektu:1,30m

Długość obiektu – zależna od ilości zastosowanych modułów:(2,75 x N + 0,05)m

Kąt pochylenia połaci dachowych:7,13 stopnia

Gdzie N – ilość obszarów pomiędzy modułami powtarzalnymi

Obiekt parterowy, przekryty jest dachem jednospadowym. Maksymalna wysokość wiaty wynosi 2,36m.

KONSTRUKCJA:

Główne rozwiązania konstrukcyjno - materiałowe:
Konstrukcję wiaty stanowią moduły, który tworzone są z drewnianych elementów.

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy	11456 zł
Stan surowy	25203 zł
Roboty wykończeniowe wewnętrzne	15967 zł
Roboty wykończeniowe zewnętrzne	6659 zł
Instalacje i przyłącza	12315 zł
Suma	71600 zł
