BGS6 budynek gospodarczy

Zobacz odbicie
lustrzane

Zapytaj o dostępność

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki w cenie projektu

GRATIS

Bezterminowa wymiana nierozplombowanej dokumentacji. Zwroty do 14 dni

Zobacz

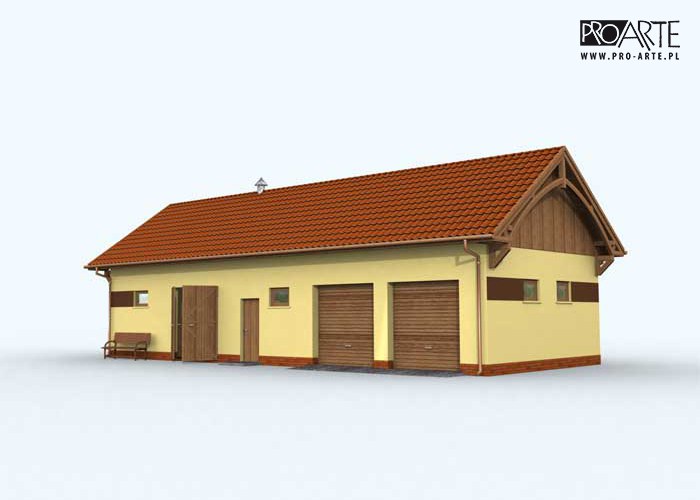

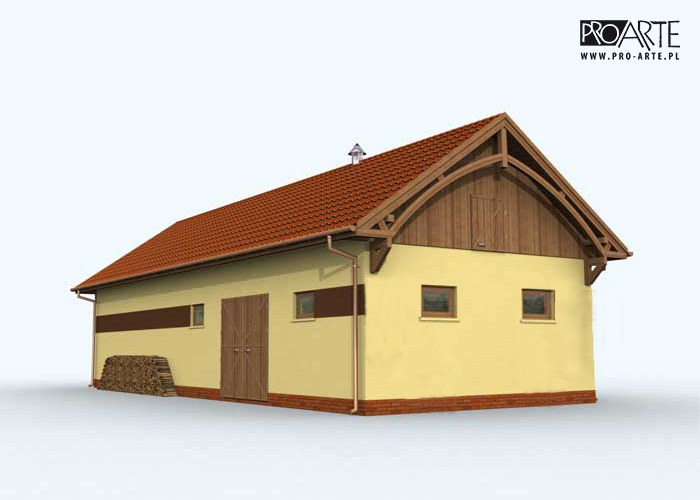

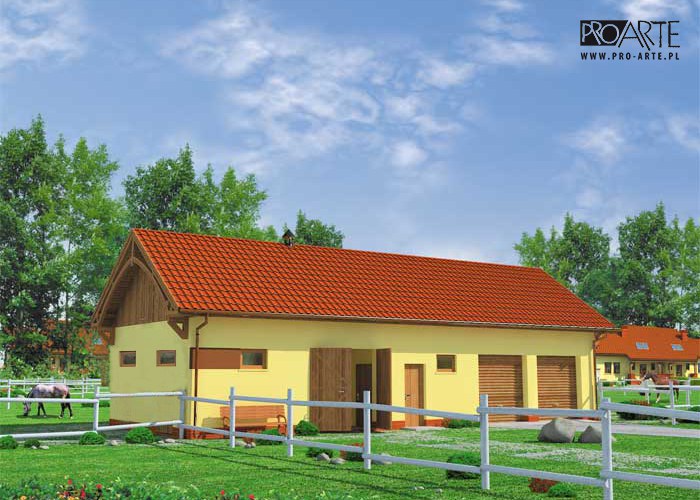

Budynek gospodarczy z czterema pomieszczeniami i łazienką. Może również pełnić funkcję garażową lubmagazynową. Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznej...

Czytaj więcej

Powierzchnia użytkowa	96.69 m²
Min. wymiary działki długość x szerokość	14.55 x 24.97 m
Dostępne technologie	murowana, szkieletowa

Zobacz pełne dane projektu

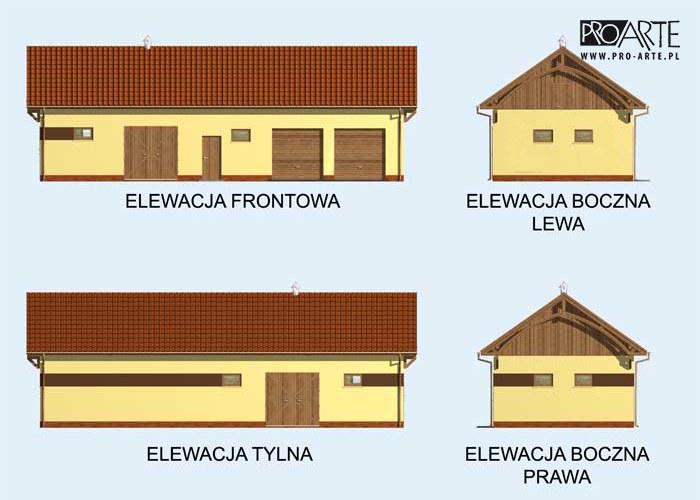

Rzuty i przekroje

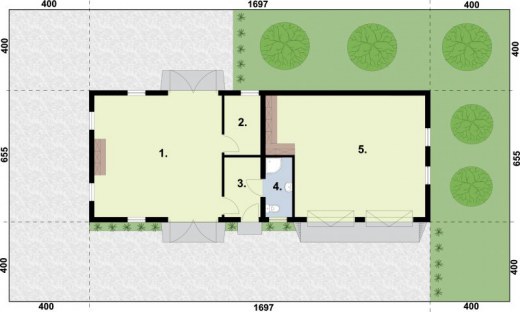

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]
1.	Pom. gospodarcze	38.42
2.	Pom. gospodarcze	5.35
3.	Pom. gospodarcze	5.35
4.	Łazienka	3.95
5.	Pom. gospodarcze	43.62
	Suma	96.69

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	96.69 m²
Powierzchnia zabudowy	111.15 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	111.15 m²
Kubatura	576.00 m³
Kąt nachylenia dachu	35°
Wymiary budynku długość x szerokość	6.55 x 16.97 m
Wysokość budynku	6.32 m
Min. wymiary działki długość x szerokość	14.55 x 24.97 m
Dach	dwuspadowy
Ilość pomieszczeń	5

Opis i technologia projektu

Budynek gospodarczy z czterema pomieszczeniami i łazienką.

Może również pełnić funkcję garażową lubmagazynową.

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznej instalacji wod-kan. i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

- wymiary bram : 2 bramy- 2,5x2,5m i 2 bramy -2,4x2,4m

- ściany zewnętrzne murowane grubości 25 cm

- ściany wewnętrzne działowe murowane grubości 11,5 cm

- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"

- dach główny dwuspadowy o kącie 35°

- dach pokryty dachówką ceramiczną

- konstrukcja dachu wiązary drewniane

- pow. dachu : 172m2

- w łazience zastosowano przepływowy podgrzewacz wody umywalkowo natryskowy

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy	38676 zł
Stan surowy	85087 zł
Roboty wykończeniowe wewnętrzne	53905 zł
Roboty wykończeniowe zewnętrzne	22480 zł
Instalacje i przyłącza	41577 zł
Suma	241725 zł
