BGS12 Budynek gospodarczy

Zobacz odbicie
lustrzane

Zapytaj o dostępność

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki w cenie projektu

GRATIS

Bezterminowa wymiana nierozplombowanej dokumentacji. Zwroty do 14 dni

Zobacz

Budynek gospodarczy z czterema pomieszczeniami , łazienką i wiatą. Może również pełnić funkcję garażową lub magazynową. Zobacz stajnie S12. Projekt składa się z części architektonicznej,...

Czytaj więcej

Powierzchnia użytkowa	103.00 m²
+ Wiata	14.15 m²
Min. wymiary działki długość x szerokość	18.35 x 23.85 m
Dostępne technologie	murowana, szkieletowa

Zobacz pełne dane projektu

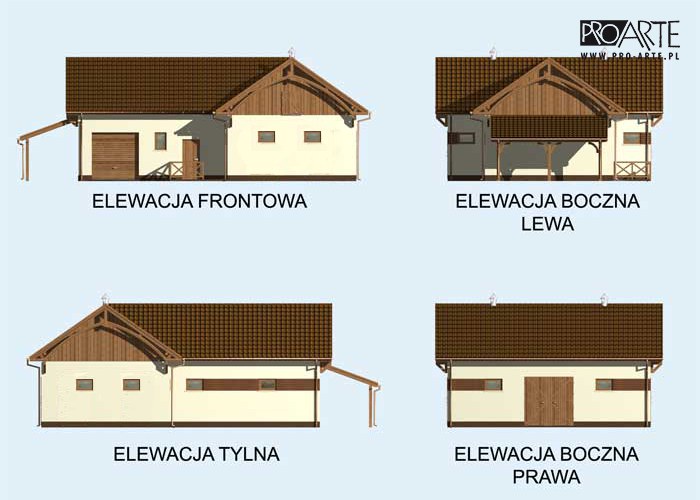

Rzuty i przekroje

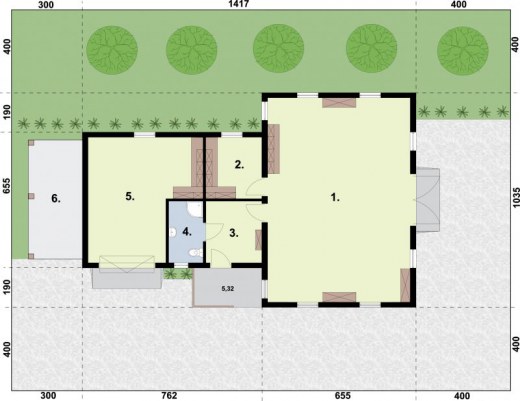

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]
1.	Pom. gospodarcze	60
2.	Pom. gospodarcze	7.02
3.	Pom. gospodarcze	7.02
4.	Łazienka	4.32
5.	Pom. gospodarcze	24.64
	Suma	103
6	Wiata	14.15
	Suma	14.15

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa + Wiata	103.00 m² 14.15 m²
Powierzchnia zabudowy	117.17 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	131.32 m²
Kubatura	665.00 m³
Kąt nachylenia dachu	35°
Wymiary budynku długość x szerokość	10.35 x 14.17 m
Wysokość budynku	6.35 m
Min. wymiary działki długość x szerokość	18.35 x 23.85 m

Opis i technologia projektu

Budynek gospodarczy z czterema pomieszczeniami , łazienką i wiatą.

Może również pełnić funkcję garażową lub magazynową.

Zobacz stajnie S12.

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznej instalacji wod-kan. i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

- wymiary bram : 2,5x2,5m i 2,4x2,4m

- ściany zewnętrzne murowane grubości 25 cm

- ściany wewnętrzne działowe murowane grubości 11,5 cm

- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"

- dach główny wielospadowy o kącie 35°

- dach pokryty dachówką ceramiczną

- konstrukcja dachu wiązary drewniane

- pow. dachu głównego : 180m2

- w łazience zastosowano przepływowy podgrzewacz wody umywalkowo natryskowy

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy	41200 zł
Stan surowy	90640 zł
Roboty wykończeniowe wewnętrzne	57423 zł
Roboty wykończeniowe zewnętrzne	23948 zł
Instalacje i przyłącza	44290 zł
Suma	257500 zł
