BGS13 budynek gospodarczy

Zobacz odbicie
lustrzane

Zapytaj o dostępność

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki w cenie projektu

GRATIS

Bezterminowa wymiana nierozplombowanej dokumentacji. Zwroty do 14 dni

Zobacz

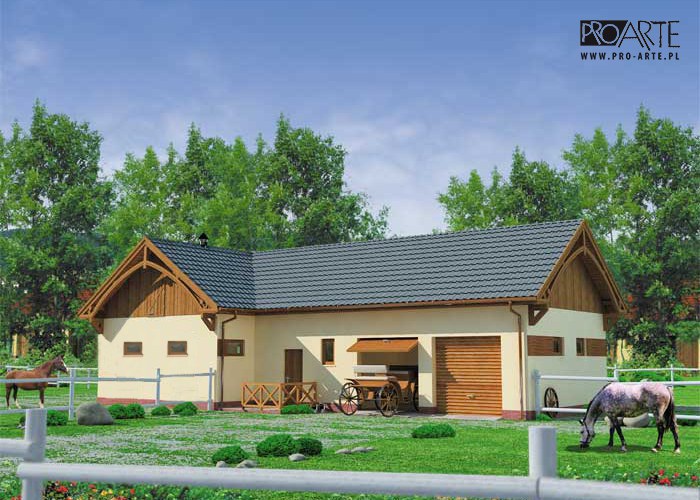

Budynek z czterema pomieszczeniami gospodarczymi i łazienką. Może również pełnić funkcję garażową lub magazynową. Zobacz stajnie S13. Projekt składa się z części architektonicznej, konstrukcyjnej,...

Czytaj więcej

Powierzchnia użytkowa	121.97 m²
Min. wymiary działki długość x szerokość	18.35 x 25.40 m
Dostępne technologie	murowana, szkieletowa

Zobacz pełne dane projektu

Rzuty i przekroje

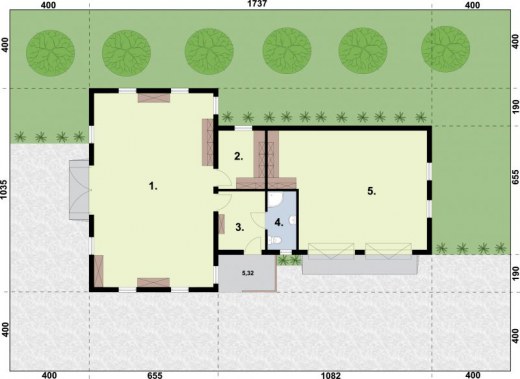

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]
1.	Pom. gospodarcze	59.6
2.	Pom. gospodarcze	7.03
3.	Pom. gospodarcze	7.01
4.	Łazienka	4.33
5.	Pom. gospodarcze	44
	Suma	121.97

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	121.97 m²
Powierzchnia zabudowy	138.66 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	138.66 m²
Kubatura	775.00 m³
Kąt nachylenia dachu	35°
Wymiary budynku długość x szerokość	17.37 x 10.35 m
Wysokość budynku	6.32 m
Min. wymiary działki długość x szerokość	18.35 x 25.40 m
Ilość pomieszczeń	5

Opis i technologia projektu

Budynek z czterema pomieszczeniami gospodarczymi i łazienką.

Może również pełnić funkcję garażową lub magazynową.

Zobacz stajnie S13.

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznej instalacji wod-kan. i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

- wymiary bram : 2,5x2,5m i 2,4x2,4m

- ściany zewnętrzne murowane grubości 25 cm

- ściany wewnętrzne działowe murowane grubości 11,5 cm

- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"

- dach główny wielospadowy o kącie 35°

- dach pokryty dachówką ceramiczną

- konstrukcja dachu wiązary drewniane

- pow. dachu głównego : 210m2

- w łazience zastosowano przepływowy podgrzewacz wody umywalkowo natryskowy

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy	48788 zł
Stan surowy	107334 zł
Roboty wykończeniowe wewnętrzne	67998 zł
Roboty wykończeniowe zewnętrzne	28358 zł
Instalacje i przyłącza	52447 zł
Suma	304925 zł
