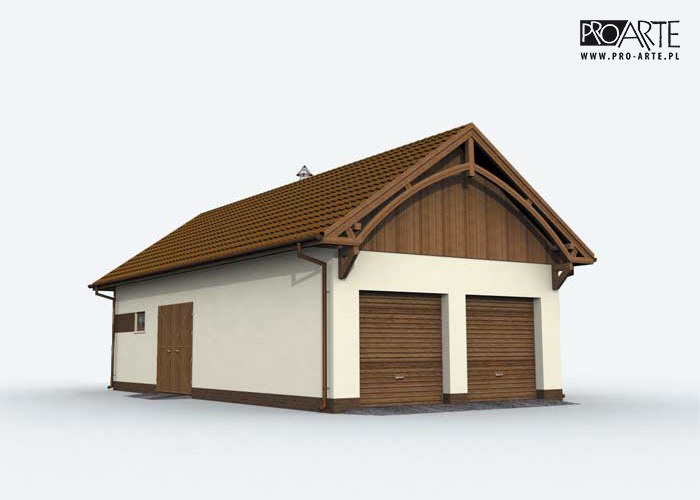

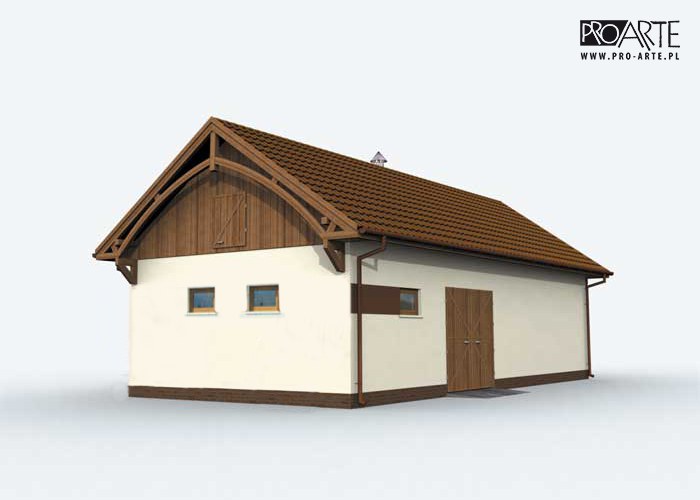

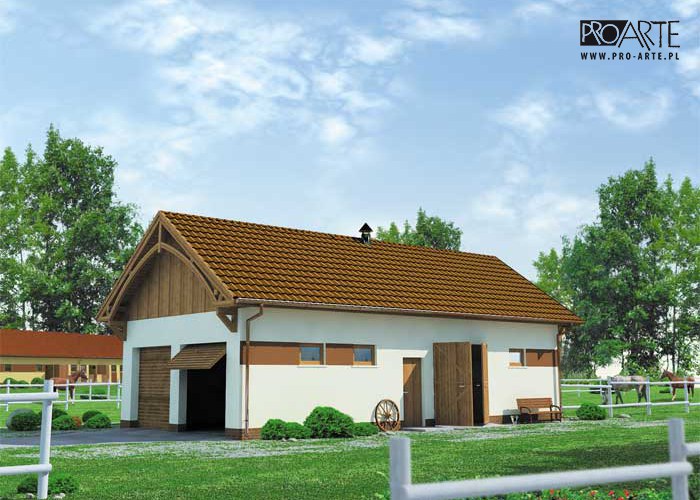

BGS15 budynek gospodarczy

Zobacz odbicie
lustrzane

Zapytaj o dostępność

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki w cenie projektu

GRATIS

Bezterminowa wymiana*. Zwroty do 14 dni

Zobacz

Budynek gospodarczy z 2 pomieszczeniami. Może również pełnić funkcję magazynową. Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznej elektrycznej. W projekcie załączone są...

Czytaj więcej

Powierzchnia użytkowa	76.22 m²
Min. wymiary działki długość x szerokość	14.55 x 21.47 m
Dostępne technologie	murowana, szkieletowa

Zobacz pełne dane projektu

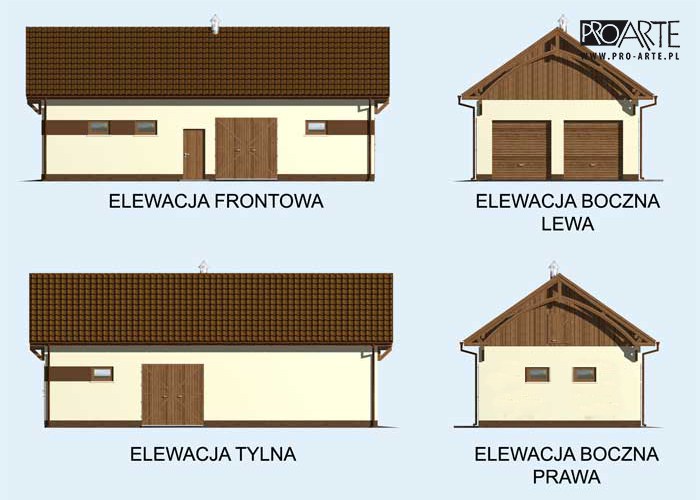

Rzuty i przekroje

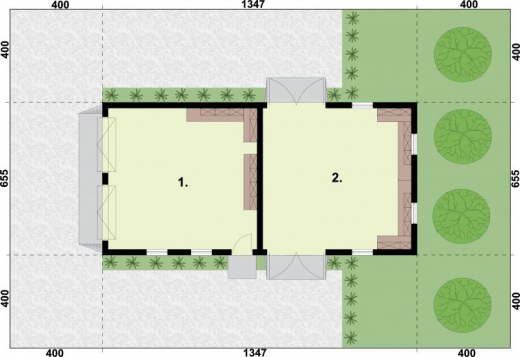

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1.	Pom. gospodarcze	38.05	38.05
2.	Pom. gospodarcze	38.17	38.17
	Suma	76.22	76.22

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	76.22 m²
Powierzchnia zabudowy	88.23 m²
Powierzchnia kondygnacji netto	76.22 m²
Powierzchnia całkowita	101.08 m²
Kubatura	456.20 m³
Kąt nachylenia dachu	35°
Wymiary budynku długość x szerokość	13.47 x 6.55 m
Wysokość budynku	6.32 m
Min. wymiary działki długość x szerokość	14.55 x 21.47 m
Dach	dwuspadowy
Ilość pomieszczeń	2

Opis i technologia projektu

Budynek gospodarczy z 2 pomieszczeniami.

Może również pełnić funkcję magazynową.

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna :

- wymiary bram 2,5x2,5m i 2,4x2,4m

- ściany zewnętrzne murowane grubości 25 cm

- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"

- dach główny dwuspadowy o kącie 35°

- dach pokryty dachówką ceramiczną

- konstrukcja dachu wiązary drewniane

- pow. dachu : 139m2

- w łazience zastosowano przepływowy podgrzewacz wody umywalkowo natryskowy

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	695.44 kg
Drewno	7.892 m³
Dach	139 m²

Kosztorys orientacyjny brutto

Stan zerowy	30488 zł
Stan surowy	67074 zł
Roboty wykończeniowe wewnętrzne	42493 zł
Roboty wykończeniowe zewnętrzne	17721 zł
Instalacje i przyłącza	32775 zł
Suma	190550 zł

Zapytaj o wycenę budowy
