BARBADOS dom letniskowy szkielet drewniany

2699 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz wersję
podstawową

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

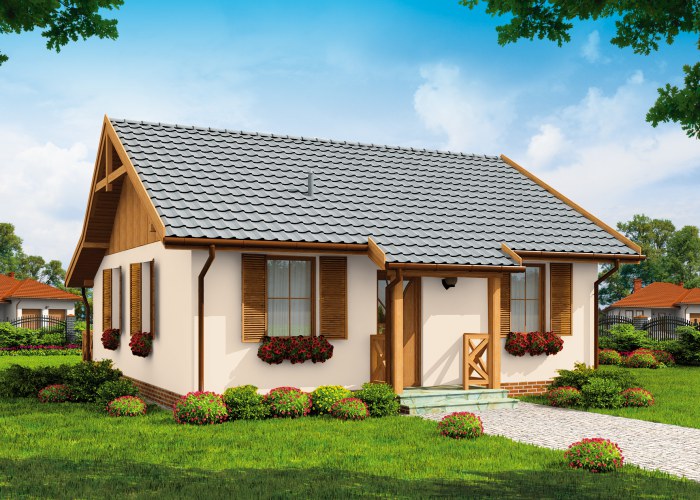

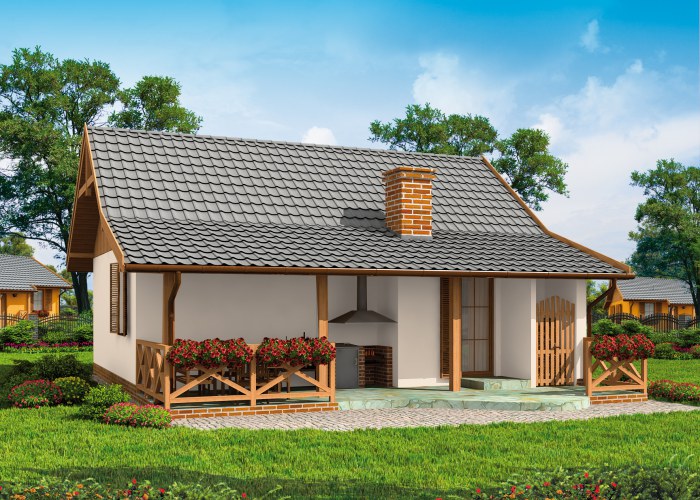

BARBADOS - dom letniskowy parterowy w technologii szkieletowej.

Czytaj więcej

Powierzchnia użytkowa	58.09 m²
Min. wymiary działki długość x szerokość	16.50 x 16.85 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	wersja letniskowa, wersja całoroczna

Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
2.	Komunikacja	4.01	4.01
3.	Pokój	12.63	12.63
4.	Pokój	9.44	9.44
5.	Łazienka	4.2	4.2
6.	Pokój gościnny z kuchnią	24.4	24.4
1.	Wiatrołap	3.41	3.41
	Suma	58.09	58.09

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	58.09 m²
Powierzchnia zabudowy	68.57 m²
Powierzchnia kondygnacji netto	58.09 m²
Powierzchnia całkowita	68.57 m²
Kubatura	345.00 m³
Kąt nachylenia dachu	38°
Wymiary budynku długość x szerokość	8.90 x 9.25 m
Wysokość budynku	5.78 m
Min. wymiary działki długość x szerokość	16.50 x 16.85 m
Dach	dwuspadowy
Kondygnacja	parterowe
Ilość pokoi	3
Ilość pomieszczeń	7
Projekt bez garażu	Tak

Opis i technologia projektu

BARBADOS - dom letniskowy parterowy w technologii szkieletowej.

Zobacz czym różni się projekt domku letniskowego od domu całorocznego?

Zobacz projekt w technologii murowanej.

Zobacz warstwy w standardzie PRO-ARTE dla szkieletu drewnianego - przekrój szkielet

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia szkieletowa:
- ściany zewnętrzne nośne: słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3, a wewnątrz płytą G-K 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściany wewnętrzne działowe: słupki 4x9 rozstawione max. co 40cm obite zewnątrz i wewnątrz płytą G-K 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm.
- ocieplenie styropianem 5cm.

- konstrukcja więźby dachowej drewniana

- pokrycie dachówka ceramiczna

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy	32530 zł
Stan surowy	71567 zł
Roboty wykończeniowe wewnętrzne	45339 zł
Roboty wykończeniowe zewnętrzne	18908 zł
Instalacje i przyłącza	34970 zł
Suma	203315 zł
