RIO szkielet drewniany

W tym projekcie polecamy okna połaciowe Velux

3899 zł 3699 zł

Rabat 200 zł

Najniższa cena z ostatnich 30 dni: 3899 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

RIO szkielet drewniany dom mieszkalny z poddaszem użytkowym

Czytaj więcej

Powierzchnia użytkowa	119.54 m²
+ Garaż	20.46 m²
+ Kotłownia	6.23 m²
Min. wymiary działki długość x szerokość	16.64 x 20.04 m
Dostępne technologie	murowana, szkieletowa

Zobacz pełne dane projektu

Rzuty i przekroje

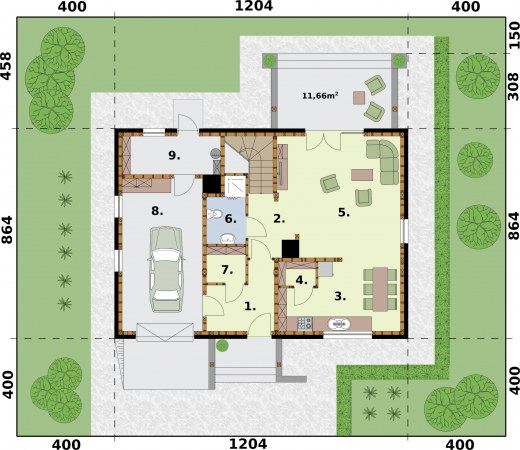

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Wiatrołap	6.36	6.36
3	Kuchnia	12.5	12.5
4	Spiżarnia	1.43	1.43
5	Pokój dzienny	25.5	25.5
6	Łazienka	3.78	3.78
2	Komunikacja	2.86	2.86
7	Pomieszczenie gospodarcze	2.32	2.32
	Suma	54.75	54.75
8	Garaż	20.46	20.46
9	Kotłownia	6.23	6.23
	Suma	26.69	26.69

Zamów szczegółowe rysunki

Rzut poddasza

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Komunikacja	7.44	7.44
2	Łazienka	9.95	13.31
3	Pokój	17.94	22.93
4	Pokój	16.12	21.6
5	Pokój	9.94	12.68
6	Garderoba	3.4	5.14
	Suma	64.79	83.1

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa + Garaż + Kotłownia	119.54 m² 20.46 m² 6.23 m²
Powierzchnia zabudowy	104.03 m²
Powierzchnia kondygnacji netto	164.54 m²
Powierzchnia całkowita	239.27 m²
Kubatura	742.85 m³
Kąt nachylenia dachu	35°
Wymiary budynku długość x szerokość	12.04 x 8.64 m
Wysokość budynku	8.80 m
Min. wymiary działki długość x szerokość	16.64 x 20.04 m
Dach	dwuspadowy
Kondygnacja	z poddaszem
Ilość pokoi	4
Ilość pomieszczeń	15
Pow. tarasów/werandy/wiaty/schodów zew.	11.6 m²
Projekt z kotłownią	Tak
Projekt z wejściem od południa	Tak

Opis i technologia projektu

RIO szkielet drewniany dom mieszkalny z poddaszem użytkowym

Zobacz warstwy w standardzie PRO-ARTE dla szkieletu drewnianego - przekrój szkielet

Wysokość ściany kolankowej 1.01m

PONIŻSZY SCHEMAT MA CHARAKTER UNIWERSALNY I UPROSZCZONY, BY MIEĆ PEWNOŚĆ, CO DO ROZWIĄZAŃ W POSZCZEGÓLNYCH PROJEKTACH, NALEŻY ZAMÓWIĆ AKTUALNE RYSUNKI SZCZEGÓŁOWE DANEGO PROJEKTU

Technologia	Murowana	Szkieletowa drewniana
Fundament	Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.	Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.
Ściany zewnętrzne i nośne	Garaże, budynki gospodarcze, stajnie bez częsci mieszkalnej: szerokość 25 cm x długość 37,3 x wysokość 24,9 cm pustak ceramiczny Porotherm Dryfix 25. W domach letniskowych i mieszkalnych stosujemy pustaki Porotherm Dryfix 30 cm x 24.8cm x 24.9cm	Słupki konstrukcyjne z drewna C24 lub KVH o maksymalnej wilgotności 18% przyjmujemy według obliczeń. Najczęściej 5x15cm, 6,3x15 cm w rozstawie 40 lub 60 cm.
Ściany wewnętrzne	Porotherm 11,5 Dryfix. Szerokość 11,5 cm x wysokość 24.9 cm x wysokość 24,9 cm	Słupki w ścianach działowych zwykle mają wymiary 5x9 cm.
Strop	Gęstożebrowy Porotherm: najczęściej belki stropowe 1,75 do 8.25m, co 25 cm oraz pustaki stropowe Porotherm 19/50cm. Wyjątek stanowi rodzina projektów LIDO (wersja murowana ma drewniany strop).	Strop drewniany, zaprojektowany w zależności od obliczeń. Ze schematem przebiegu warstw w przekroju można zapoznać się na grafikach poniżej:
Więźba dachowa	Przekroje w zależności od obliczeń statyczno-wytrzymałościowych	Przekroje w zależności od obliczeń statyczno-wytrzymałościowych. Schemat poniżej:
Izolacje	Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian. Ściana: styropian TermoOrganika Dach: wełna mineralna ISOVER	Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian. Ściana: wełna ISOVER między słupkami, styropian ryflowany TermoOrganika lub wełna ISOVER Dach: wełna mineralna ISOVER
Pokrycie dachu	Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech: Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich.	Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech: Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal	1168.77 kg
Drewno	28.889 m³
Dach	199 m²

Kosztorys orientacyjny brutto

Stan zerowy	78418 zł
Stan surowy	172520 zł
Roboty wykończeniowe wewnętrzne	109295 zł
Roboty wykończeniowe zewnętrzne	45581 zł
Instalacje i przyłącza	84300 zł
Suma	490114 zł
