RIO 2 projekt domu z bali drewnianych

W tym projekcie polecamy okna połaciowe Velux

Zobacz odbicie
lustrzane

Zapytaj o dostępność

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

RIO 2 projekt domu z bali drewnianych - w tym domu spotyka się ekologia, tradycja i design. . Na dom składają się część dzienna z salonem otwartym na kuchnię, pom. gospodarcze mogące pełnić fukcję...

Czytaj więcej

Powierzchnia użytkowa	118.27 m²
+ Garaż	19.42 m²
+ Kotłownia	5.97 m²
Min. wymiary działki długość x szerokość	16.60 x 20.00 m
Dostępne technologie	murowana, szkieletowa, bale

Zobacz pełne dane projektu

Rzuty i przekroje

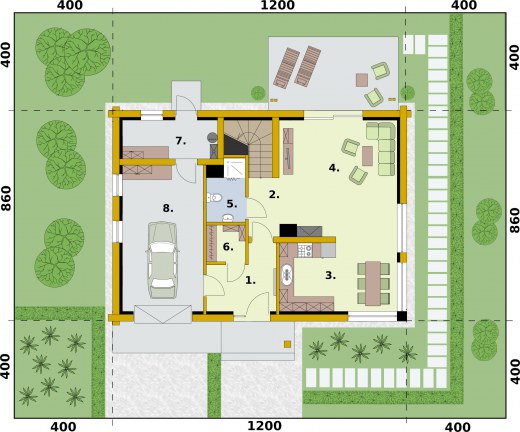

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Wiatrołap	6.25	6.25
2	Komunikacja	5.1	5.1
3	Kuchnia	13.27	13.27
4	Salon	22.24	22.24
5	WC	3.42	3.42
6	Garderoba	2.29	2.29
	Suma	52.57	52.57
7	Kotłownia	5.97	5.97
8	Garaż	19.42	19.42
	Suma	25.39	25.39

Zamów szczegółowe rysunki

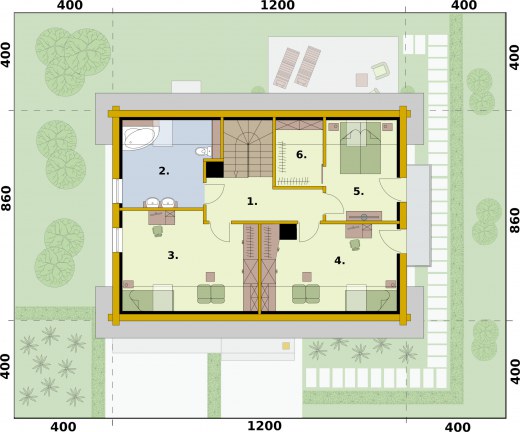

Rzut poddasza

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Komunikacja	9.63	12.16
2	Łazienka	9.95	12.93
3	Pokój	17.42	21.51
4	Pokój	15.19	19.28
5	Sypialnia	9.74	11.92
6	Garderoba	3.77	5.21
	Suma	65.7	83.01

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa + Garaż + Kotłownia	118.27 m² 19.42 m² 5.97 m²
Powierzchnia zabudowy	104.85 m²
Powierzchnia kondygnacji netto	134.25 m²
Powierzchnia całkowita	230.46 m²
Kubatura	714.00 m³
Kąt nachylenia dachu	43°
Wymiary budynku długość x szerokość	12.00 x 8.60 m
Wysokość budynku	8.57 m
Min. wymiary działki długość x szerokość	16.60 x 20.00 m
Dach	dwuspadowy
Kondygnacja	z poddaszem
Ilość pokoi	4
Ilość pomieszczeń	13
Pow. tarasów/werandy/wiaty/schodów zew.	20.76 m²
Projekt z garażem	Tak
Ilość stanowisk w garażu	1
Projekt z kotłownią	Tak
Projekt z wejściem od południa	Tak

Opis i technologia projektu

RIO 2 - projekt domu z bali drewnianych

- w tym domu spotyka się ekologia, tradycja i design. Na dom składają się część dzienna z salonem otwartym na kuchnię, pom. gospodarcze mogące pełnić fukcję spiżarni lub garderoby, łazienka, kotłownia oraz garaż na parterze, całości dopełnia strefa nocna z trzema sypialniami i większą łazienką na poddaszu.

WIĘŹBA DACHOWA. Pokrycie dachu zaprojektowano z dachówki, w konstrukcji dachu uwzględniono ocieplenie z wełny mineralnej i wykończenie płytami gipsowymi. Podstawowe przekroje elementów: krokiew 10x20cm, 18x22cm, 18x34cm; kleszcze 5x22cm (połączone przewiązkami co 90cm), płatew 18x18cm, słup 18x18cm, miecz 18x18cm, murłata 24x24cm – belka ściany wieńcowej. Dopuszczalne osłabienie krokwi a=3cm.

Elementy drewniane łączyć ze sobą za pomocą gwoździ przy pomocy łączników metalowych – blach systemowych, np: firma METAL-MIX s.c.. (www.metal-mix.pl).

Drewno świerkowe lub sosnowe klasy min.C27. Wszystkie elementy drewniane zabezpieczyć przed korozją i szkodnikami dostępnymi preparatami na bazie roztworów soli.

ŚCIANY DREWNIANE NOŚNE

Zaprojektowano w konstrukcji wieńcowej, podstawowe przekroje elementów: belka 24x24cm, 24x12cm, słup 16x24cm, słup 40cm.

Nad otworami okiennymi i drzwiowymi należy zastosować zagęszczony rozstaw łączników.

Drewno świerkowe lub sosnowe \klasy min.C27. Wszystkie elementy drewniane zabezpieczyć przed korozją i szkodnikami dostępnymi preparatami na bazie roztworów soli.

ŚCIANY DZIAŁOWE Drewniane szkieletowe lub z płyt gk na ruszcie metalowym.

STROP DREWNIANY, BELKI B.1 – B.6 Zaprojektowano jako strop drewniany, belkowy, przekrój belek (bxh) 16x24cm, 24x24cm; rozstaw belek wg rysunku stropu. Drewno świerkowe lub sosnowe klasy min.C27. Wszystkie elementy drewniane zabezpieczyć przed korozją i szkodnikami dostępnymi preparatami na bazie roztworów soli.

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy	77585 zł
Stan surowy	170687 zł
Roboty wykończeniowe wewnętrzne	108134 zł
Roboty wykończeniowe zewnętrzne	45096 zł
Instalacje i przyłącza	83404 zł
Suma	484907 zł
