BAZYLEA C dom mieszkalny, całoroczny

W tym projekcie polecamy okna połaciowe Velux

2799 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki w cenie projektu

GRATIS

Bezterminowa wymiana*. Zwroty do 14 dni

Zobacz

BAZYLEA C - projekt domu mieszkalnego, całorocznego PARTER: wiatrołap, łazienka, komunikacja, sypialnia, pokój dzienny, kuchnia, weranda.

Czytaj więcej

Powierzchnia użytkowa	35.61 m²
Min. wymiary działki długość x szerokość	16.40 x 15.30 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	wersja letniskowa, wersja całoroczna

Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Wiatrołap	2.26	2.26
2	Łazienka	4.33	4.33
3	Komunikacja	1.63	1.63
	Suma	8.22	8.22
4	Sypialnia	7.69	7.69
5	Pokój dzienny z aneksem kuchennym	19.7	19.7
	Suma	27.39	27.39

Zamów szczegółowe rysunki

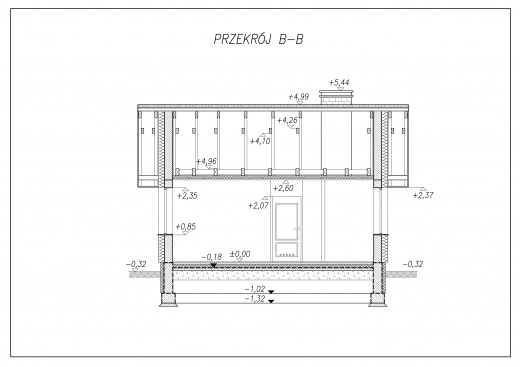

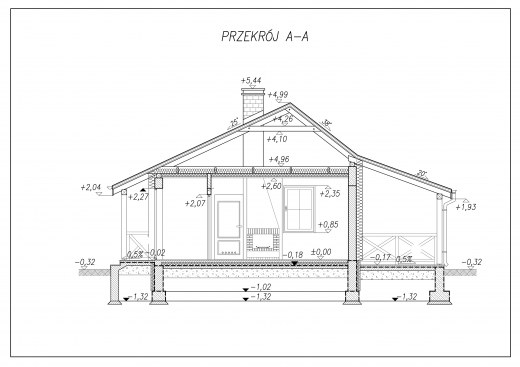

Przekrój

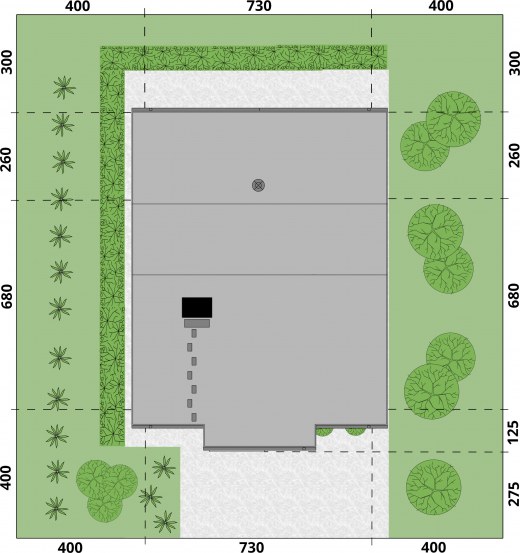

Plan sytuacyjny

Dane techniczne

Powierzchnia użytkowa	35.61 m²
Powierzchnia zabudowy + Weranda i taras	49.64 m² 22.29 m²
Powierzchnia kondygnacji netto	35.61 m²
Powierzchnia całkowita	49.64 m²
Kubatura	214.20 m³
Kąt nachylenia dachu	38°, 25°, 20°
Wymiary budynku długość x szerokość	6.80 x 7.30 m
Wysokość budynku	5.31 m
Min. wymiary działki długość x szerokość	16.40 x 15.30 m
Autorzy	Krzysztof Biodrowicz
Energia Pierwotna (EP kWh/(m2∙rok))	67.55
Sposób ogrzewania	grzejniki
Źródła ciepła	Kocioł gazowy kondensacyjny dwufunkcyjny
Wentylacja	grawitacyjna
Czas realizacji	Dostępny od ręki
Dach	dwuspadowy
Kondygnacja	parterowe
Czy posiada wersję lustrzaną	Tak
Ilość pokoi	2
Ilość pomieszczeń	5
Kształt dachu	dwuspadowy
Liczba łazienek i WC	1
Liczba pokoi parter	2
Liczba pokoi razem	2
Odległość granicy działki od frontu budynku	4
Odległość granicy działki od tyłu budynku	5.6
Odległość granicy działki z lewej strony budynku	4
Odległość granicy działki z prawej strony budynku	4
Pow. tarasów	18.9 m²
Pow. tarasów/werandy/wiaty/schodów zew.	22.29 m²
Powierzchnia dachu	96.2
Technologia główna	murowana
Wysokość okapu	2.36
Wysokość parteru	2.6
Zabudowa	wolnostojący
Zakres zmian	Nieograniczony, zgoda na zmiany in blanco. Projektant adaptujący modyfikuje projekt
Projekt bez garażu	Tak
Projekt z wejściem od południa	Tak

Opis i technologia projektu

BAZYLEA C - projekt domu mieszkalnego, całorocznego

PARTER:

wiatrołap, łazienka, komunikacja, sypialnia, pokój dzienny, kuchnia, weranda.

Budynek o zwartej bryle, parterowy, niepodpiwniczony. Część mieszkalna przekryta jest dachem asymetrycznym dwuspadowym, natomiast weranda dachem jednospadowym. Maksymalna wysokość budynku wynosi 5,42m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.

PONIŻSZY SCHEMAT MA CHARAKTER UNIWERSALNY I UPROSZCZONY, BY MIEĆ PEWNOŚĆ, CO DO ROZWIĄZAŃ W POSZCZEGÓLNYCH PROJEKTACH, NALEŻY ZAMÓWIĆ AKTUALNE RYSUNKI SZCZEGÓŁOWE DANEGO PROJEKTU

Technologia	Murowana	Szkieletowa drewniana
Fundament	Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.	Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.
Ściany zewnętrzne i nośne	Garaże, budynki gospodarcze, stajnie bez częsci mieszkalnej: szerokość 25 cm x długość 37,3 x wysokość 24,9 cm pustak ceramiczny Porotherm Dryfix 25. W domach letniskowych i mieszkalnych stosujemy pustaki Porotherm Dryfix 30 cm x 24.8cm x 24.9cm	Słupki konstrukcyjne z drewna C24 lub KVH o maksymalnej wilgotności 18% przyjmujemy według obliczeń. Najczęściej 5x15cm, 6,3x15 cm w rozstawie 40 lub 60 cm.
Ściany wewnętrzne	Porotherm 11,5 Dryfix. Szerokość 11,5 cm x wysokość 24.9 cm x wysokość 24,9 cm	Słupki w ścianach działowych zwykle mają wymiary 5x9 cm.
Strop	Gęstożebrowy Porotherm: najczęściej belki stropowe 1,75 do 8.25m, co 25 cm oraz pustaki stropowe Porotherm 19/50cm. Wyjątek stanowi rodzina projektów LIDO (wersja murowana ma drewniany strop).	Strop drewniany, zaprojektowany w zależności od obliczeń. Ze schematem przebiegu warstw w przekroju można zapoznać się na grafikach poniżej:
Więźba dachowa	Przekroje w zależności od obliczeń statyczno-wytrzymałościowych	Przekroje w zależności od obliczeń statyczno-wytrzymałościowych. Schemat poniżej:
Izolacje	Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian. Ściana: styropian TermoOrganika Dach: wełna mineralna ISOVER	Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian. Ściana: wełna ISOVER między słupkami, styropian ryflowany TermoOrganika lub wełna ISOVER Dach: wełna mineralna ISOVER
Pokrycie dachu	Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech: Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich.	Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech: Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	415.16 kg
Drewno	6.152 m³
Dach	96.2 m²

Kosztorys orientacyjny brutto

Stan zerowy	22790 zł
Stan surowy	50139 zł
Roboty wykończeniowe wewnętrzne	31764 zł
Roboty wykończeniowe zewnętrzne	13247 zł
Instalacje i przyłącza	24500 zł
Suma	142440 zł
