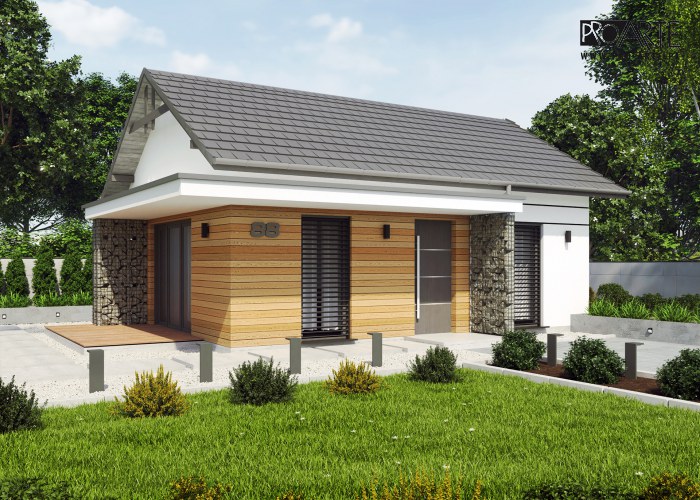

LEON projekt domu całorocznego, mieszkalnego parterowego wolnostojącego Ten domek to wariant projekt LENS tylko, że z dachem dwuspadowym. Połączenie nowoczesności i klasyki. Trzy pokoje, w tym salon z kuchnią,...

Czytaj więcej

Powierzchnia użytkowa	42.97 m²
+ taras	9.12 m²
Min. wymiary działki długość x szerokość	15.55 x 14.60 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	wersja letniskowa, wersja całoroczna

Zobacz pełne dane projektu

Rzuty i przekroje

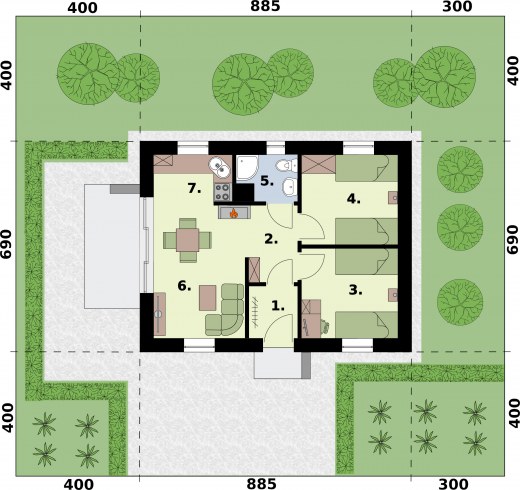

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Wiatrołap	2.54	2.54
2	Komunikacja	4.01	4.01
3	Sypialnia	8.78	8.78
4	Sypialnia	8.78	8.78
5	Łazienka	2.54	2.54
6	Pokój dzienny	11.58	11.58
7	Kuchnia	4.74	4.74
	Suma	42.97	42.97

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa + taras	42.97 m² 9.12 m²
Powierzchnia zabudowy	61.07 m²
Powierzchnia kondygnacji netto	42.97 m²
Powierzchnia całkowita	73.59 m²
Kubatura	315.05 m³
Kąt nachylenia dachu	35°
Wymiary budynku długość x szerokość	8.85 x 6.90 m
Wysokość budynku	6.15 m
Min. wymiary działki długość x szerokość	15.55 x 14.60 m
Powierzchnia zabudowy	70m²
Dach	dwuspadowy
Kondygnacja	parterowe
Ilość pokoi	3
Ilość pomieszczeń	7
Pow. tarasów	9.12 m²
Pow. tarasów/werandy/wiaty/schodów zew.	9.12 m²
Projekt bez garażu	Tak
Projekt z wejściem od południa	Tak

Opis i technologia projektu

LEON projekt domu całorocznego, mieszkalnego parterowego wolnostojącego

Ten domek to wariant projekty LENS tylko, że z dachem dwuspadowym, inspirowany układem wnętrza TORONTO. Połączenie nowoczesności i klasyki. Trzy pokoje, w tym salon z kuchnią, łazienka i taras od zachodu.

PONIŻSZY SCHEMAT MA CHARAKTER UNIWERSALNY I UPROSZCZONY, BY MIEĆ PEWNOŚĆ, CO DO ROZWIĄZAŃ W POSZCZEGÓLNYCH PROJEKTACH, NALEŻY ZAMÓWIĆ AKTUALNE RYSUNKI SZCZEGÓŁOWE DANEGO PROJEKTU

Technologia	Murowana	Szkieletowa drewniana
Fundament	Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.	Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.
Ściany zewnętrzne i nośne	Garaże, budynki gospodarcze, stajnie bez częsci mieszkalnej: szerokość 25 cm x długość 37,3 x wysokość 24,9 cm pustak ceramiczny Porotherm Dryfix 25. W domach letniskowych i mieszkalnych stosujemy pustaki Porotherm Dryfix 30 cm x 24.8cm x 24.9cm	Słupki konstrukcyjne z drewna C24 lub KVH o maksymalnej wilgotności 18% przyjmujemy według obliczeń. Najczęściej 5x15cm, 6,3x15 cm w rozstawie 40 lub 60 cm.
Ściany wewnętrzne	Porotherm 11,5 Dryfix. Szerokość 11,5 cm x wysokość 24.9 cm x wysokość 24,9 cm	Słupki w ścianach działowych zwykle mają wymiary 5x9 cm.
Strop	Gęstożebrowy Porotherm: najczęściej belki stropowe 1,75 do 8.25m, co 25 cm oraz pustaki stropowe Porotherm 19/50cm. Wyjątek stanowi rodzina projektów LIDO (wersja murowana ma drewniany strop).	Strop drewniany, zaprojektowany w zależności od obliczeń. Ze schematem przebiegu warstw w przekroju można zapoznać się na grafikach poniżej:
Więźba dachowa	Przekroje w zależności od obliczeń statyczno-wytrzymałościowych	Przekroje w zależności od obliczeń statyczno-wytrzymałościowych. Schemat poniżej:
Izolacje	Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian. Ściana: styropian TermoOrganika Dach: wełna mineralna ISOVER	Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian. Ściana: wełna ISOVER między słupkami, styropian ryflowany TermoOrganika lub wełna ISOVER Dach: wełna mineralna ISOVER
Pokrycie dachu	Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech: Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich.	Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech: Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna

Kosztorys orientacyjny brutto

Stan zerowy	30938 zł
Stan surowy	68064 zł
Roboty wykończeniowe wewnętrzne	43120 zł
Roboty wykończeniowe zewnętrzne	17983 zł
Instalacje i przyłącza	33259 zł
Suma	193365 zł
