MOCA 2 C dom całoroczny, mieszkalny

W tym projekcie polecamy okna połaciowe Velux

3199 zł 2799 zł

Rabat 400 zł

Najniższa cena z ostatnich 30 dni: 3199 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

MOCA 2 C - projekt domu mieszkalnego, całorocznego

Czytaj więcej

Powierzchnia użytkowa	38.19 m²
Min. wymiary działki długość x szerokość	15.00 x 11.00 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	wersja letniskowa, wersja całoroczna

Zobacz pełne dane projektu

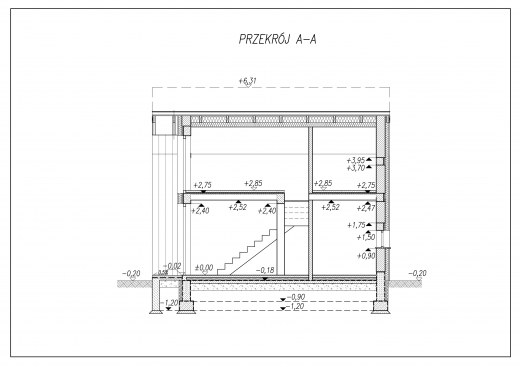

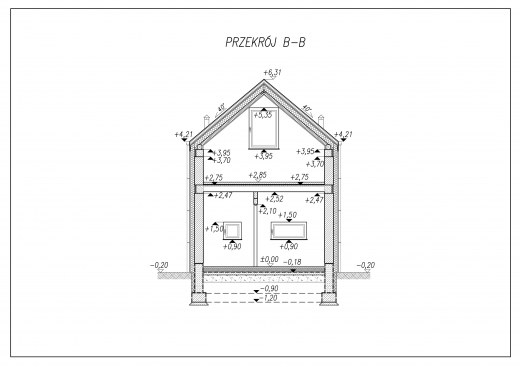

Rzuty i przekroje

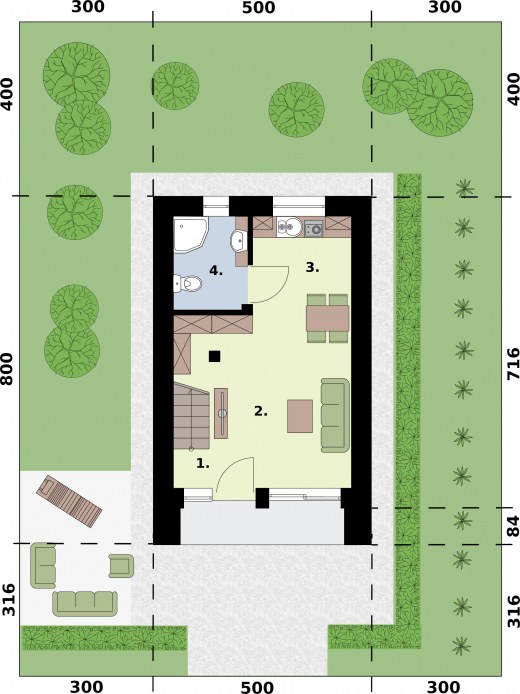

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Komunikacja	1.6	1.6
2	Pokój dzienny	10.57	10.57
3	Aneks kuchenny z jadalnią	6.89	6.89
4	Łazienka	3.58	3.58
	Suma	22.64	22.64

Zamów szczegółowe rysunki

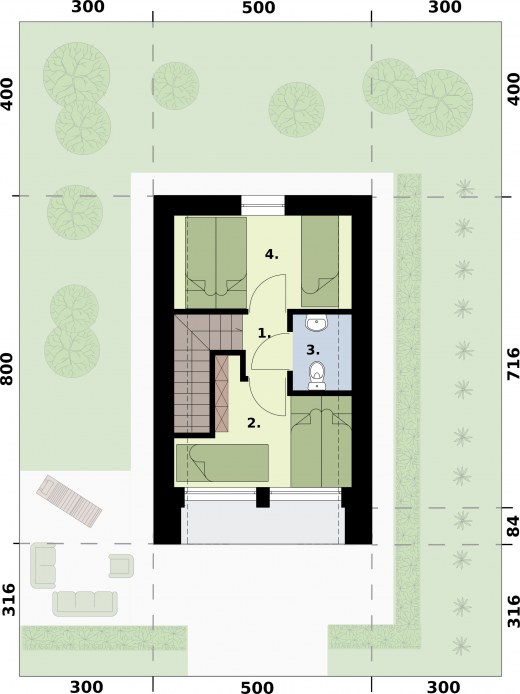

Rzut poddasza

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Komunikacja	3.57	3.57
2	Pokój	5.67	8.56
3	WC	0.98	2.38
4	Sypialnia	5.35	8.77
	Suma	15.57	23.28

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	38.19 m²
Powierzchnia zabudowy	36.84 m²
Powierzchnia kondygnacji netto	45.92 m²
Powierzchnia całkowita	76.84 m²
Kubatura	218.55 m³
Kąt nachylenia dachu	40°
Wymiary budynku długość x szerokość	8.00 x 5.00 m
Wysokość budynku	6.51 m

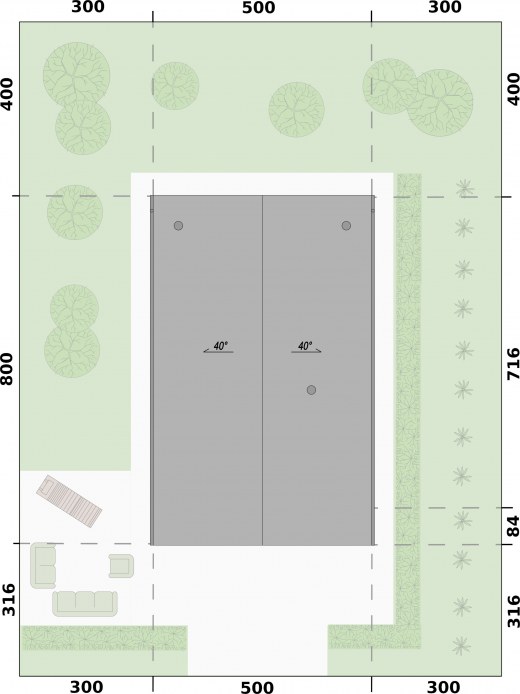

Min. wymiary działki długość x szerokość	15.00 x 11.00 m
Powierzchnia zabudowy	70m²
Dach	dwuspadowy
Kondygnacja	z poddaszem
Ilość pokoi	3
Ilość pomieszczeń	6
Pow. tarasów/werandy/wiaty/schodów zew.	3.16 m²
Projekt bez garażu	Tak
Projekt z wejściem od południa	Tak

Opis i technologia projektu

MOCA 2 C - projekt domu mieszkalnego, całorocznego

Nowoczesny i dizajnerski projekt domku w metrażu mieszkania na blokach. Alternatywa dla osób poszukujących niedużego domu całorocznego.

Projekt składa się z 3 części architektoniczno-budowlanych oraz 3 technicznych. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Wysokość ściany kolankowej 1.10m

Budynek mieszkalny, wolnostojący, parterowy, z poddaszem użytkowym, niepodpiwniczony.

PARTER:

komunikacja, łazienka, kuchnia z aneksem jadalnym, pokój dzienny.

PODDASZE:

komunikacja, 2x sypialnia, WC.

FORMA ARCHITEKTONICZNA:

Budynek o zwartej bryle, parterowy, z poddaszem użytkowym, niepodpiwniczony. Budynek przekryty jest dachem dwuspadowym. Maksymalna wysokość budynku wynosi 6,46m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji

PONIŻSZY SCHEMAT MA CHARAKTER UNIWERSALNY I UPROSZCZONY, BY MIEĆ PEWNOŚĆ, CO DO ROZWIĄZAŃ W POSZCZEGÓLNYCH PROJEKTACH, NALEŻY ZAMÓWIĆ AKTUALNE RYSUNKI SZCZEGÓŁOWE DANEGO PROJEKTU

Technologia	Murowana	Szkieletowa drewniana
Fundament	Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.	Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.
Ściany zewnętrzne i nośne	Garaże, budynki gospodarcze, stajnie bez częsci mieszkalnej: szerokość 25 cm x długość 37,3 x wysokość 24,9 cm pustak ceramiczny Porotherm Dryfix 25. W domach letniskowych i mieszkalnych stosujemy pustaki Porotherm Dryfix 30 cm x 24.8cm x 24.9cm	Słupki konstrukcyjne z drewna C24 lub KVH o maksymalnej wilgotności 18% przyjmujemy według obliczeń. Najczęściej 5x15cm, 6,3x15 cm w rozstawie 40 lub 60 cm.
Ściany wewnętrzne	Porotherm 11,5 Dryfix. Szerokość 11,5 cm x wysokość 24.9 cm x wysokość 24,9 cm	Słupki w ścianach działowych zwykle mają wymiary 5x9 cm.
Strop	Gęstożebrowy Porotherm: najczęściej belki stropowe 1,75 do 8.25m, co 25 cm oraz pustaki stropowe Porotherm 19/50cm. Wyjątek stanowi rodzina projektów LIDO (wersja murowana ma drewniany strop).	Strop drewniany, zaprojektowany w zależności od obliczeń. Ze schematem przebiegu warstw w przekroju można zapoznać się na grafikach poniżej:
Więźba dachowa	Przekroje w zależności od obliczeń statyczno-wytrzymałościowych	Przekroje w zależności od obliczeń statyczno-wytrzymałościowych. Schemat poniżej:
Izolacje	Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian. Ściana: styropian TermoOrganika Dach: wełna mineralna ISOVER	Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian. Ściana: wełna ISOVER między słupkami, styropian ryflowany TermoOrganika lub wełna ISOVER Dach: wełna mineralna ISOVER
Pokrycie dachu	Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech: Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich.	Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech: Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	880.5 kg
Drewno	5.529 m³
Pow. ścian nośnych zew.	121 m²
Dach	55.22 m²

Kosztorys orientacyjny brutto

Stan zerowy	25053 zł
Stan surowy	55116 zł
Roboty wykończeniowe wewnętrzne	34917 zł
Roboty wykończeniowe zewnętrzne	14562 zł
Instalacje i przyłącza	26932 zł
Suma	156579 zł
