Powierzchnia użytkowa 114.00 m²
+ Garaż19.95 m²
Min. wymiary działki
długość x szerokość
16.73 x 22.49 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

Parter

Parter

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
Wiatrołap2.20
Kotłownia8.630
Komunikacja10.690
Pokój10.60
Spiżarnia1.70
Garderoba1.820
Kuchnia z aneksem jadalnym14.720
Pokój dzienny18.440
Wc1.50
Suma70.30
Zamów szczegółowe rysunki
Poddasze

Poddasze

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
Pokój8.130
Komunikacja8.30
Pokój9.350
Pokój9.310
Łazienka6.60
Pom. gospodarcze2.010
Suma43.70
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ Garaż
114.00 m²
19.95 m²
Powierzchnia zabudowy 115.69 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 250.60 m²
Kubatura 644.57 m³
Kąt nachylenia dachu20°
Wymiary budynku
długość x szerokość
15.49 x 8.28 m
Wysokość budynku 8.44 m
Min. wymiary działki
długość x szerokość
16.73 x 22.49 m
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń16
Pow. tarasów/werandy/wiaty/schodów zew.19.22 m²
Projekt z garażemTak
Ilość stanowisk w garażu1
Projekt z kotłowniąTak

Opis i technologia projektu

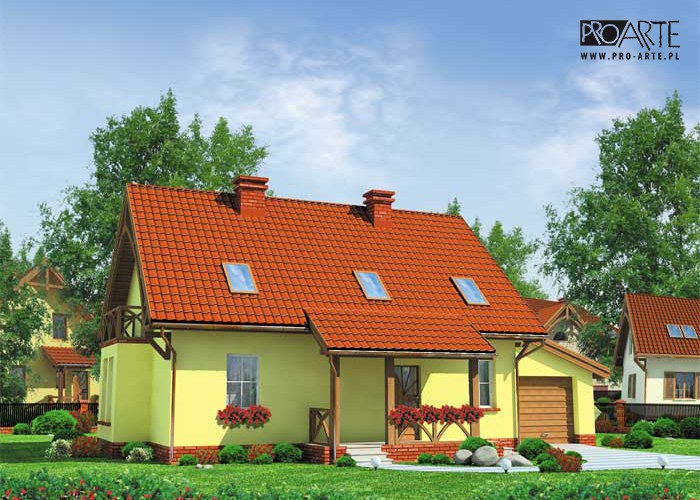

ATLANTA - dom jednosrodzinny z poddaszem użytkowym i garażem.


Miły słoneczny domek tak można by powiedzieć po pierwszym rzucie okiem na Atlantę. Ciepły kolor elewacji wysoki, spadzisty dach, symetrycznie rozmieszczone okna połaciowe, dobrane ze smakiem elementy wykończeniowe (trochę drewna, trochę klinkierowej cegły) wszystko to sprawia, że Atlanta urzeka od pierwszego wejrzenia. Zadaszone wejście tworzy małą uroczą werandkę, po drugiej stronie, od ogrodu znajduje się wygodny taras, w sam raz na letnie weekendowe śniadanie, popołudniową kawkę czy wieczorne miniparty. Ozdobą bocznej elewacji jest zgrabny ryzalit zwieńczony balkonem, po przeciwległej stronie do ściany domu przylega garaż (ma m.in. tę zaletę, że można do niego wejść także z wewnątrz). Atlanta sprawia wrażenie niewielkiego domku, ale wystarczy spojrzeć na plan, by przekonać się, że z pewnością dla nikogo nie zabraknie tu miejsca. Sercem domu jest rodzinny salon (z wyjściem na taras), połączony z miłym, umieszczonym pod oknem kącikiem jadalnym, który przechodzi "płynnie" w kuchnię, wzbogaconą o praktyczną spiżarkę. Poza tym na dole jest jeszcze jeden pokój, garderoba, WC oraz kotłownia. Przytulne poddasze kryje trzy pokoje, dużą łazienkę i przydatne w każdym domu pomieszczenie gospodarcze.

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.


Wysokość ściany kolankowej 1m

Technologia tradycyjna :
- powierzchnia zabudowy - 115,69m2

- powierzchnia użytkowa + garaż -114,00+19,95m2
- powierzchnia całkowita  - 250,60m2
- kubatura  - 644,57m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- instalacja grzewcza: kocioł gazowy w kotłowni

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1733.23 kg
Drewno10.89 m³
Pow. ścian nośnych zew.178 m²
Pow. ścian nośnych wew.45 m²
Pow. ścian działowych wew.113 m²
Dach193 m²

Kosztorys orientacyjny brutto

Stan zerowy51072 zł
Stan surowy112358 zł
Roboty wykończeniowe wewnętrzne71182 zł
Roboty wykończeniowe zewnętrzne29686 zł
Instalacje i przyłącza54902 zł
Suma319200 zł
