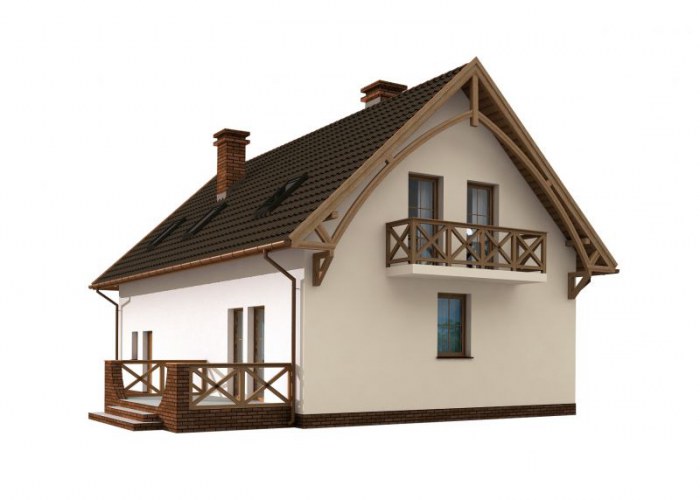

Lamia - projekt domku jednorodzinnego w technologii szkieletowej. Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. , gaz. i elektrycznej. W...
| Powierzchnia użytkowa | 143.60 m² |
| Min. wymiary działki długość x szerokość | 18.45 x 21.00 m |
| Dostępne technologie |  murowana,  szkieletowa |
Rzuty i przekroje
Rzut przyziemia
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1. | Wiatrołap | 7.52 | 0 |
| 2. | Pokój | 8.86 | 0 |
| 3. | Kuchnia z aneksem jadalnym | 12.46 | 0 |
| 4. | Pokój dzienny | 23.12 | 0 |
| 5. | Komunikacja | 5.77 | 0 |
| 6. | Łazienka | 2.66 | 0 |
| Suma | 60.39 | 0 | |
| 7. | Kotłownia | 7.27 | 0 |
| 8. | Garaż | 19.73 | 0 |
| Suma | 27 | 0 |
Rzut poddasza
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1. | Komunikacja | 10.39 | 0 |
| 3. | Pokój | 11.13 | 0 |
| 4. | Pokój | 7.31 | 0 |
| 5. | Pokój | 12.29 | 0 |
| 6. | Sypialnia | 11.12 | 0 |
| 7. | Garderoba | 2.69 | 0 |
| 2. | Łazienka | 10.07 | 0 |
| Suma | 65 | 0 |
Dane techniczne
| Powierzchnia użytkowa | 143.60 m² |
| Powierzchnia zabudowy | 104.00 m² |
| Powierzchnia kondygnacji netto | 0.00 m² |
| Powierzchnia całkowita | 166.26 m² |
| Kubatura | 659.20 m³ |
| Kąt nachylenia dachu | 43° |
| Wymiary budynku długość x szerokość | 13.00 x 8.00 m |
| Wysokość budynku | 8.08 m |
| Min. wymiary działki długość x szerokość | 18.45 x 21.00 m |
| Dach | dwuspadowy |
| Kondygnacja | z poddaszem |
| Ilość pomieszczeń | 6 |
| Pow. tarasów/werandy/wiaty/schodów zew. | 20.8 m² |
| Projekt z garażem | Tak |
| Ilość stanowisk w garażu | 1 |
| Projekt z kotłownią | Tak |
| Projekt z wejściem od południa | Tak |
Opis i technologia projektu
Lamia - projekt domku jednorodzinnego w technologii szkieletowej.
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. , gaz. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
Zobacz projekt Lamia w wersji murowanej
Wysokość ściany kolankowej 0.56m
Technologia szkieletu drewnianego :
- ściany zewnętrzne dom : słupki 7,5x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,5cm , a wewnątrz płytą Farmacell 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm , styropian 10cm
- ściana wewnętrzna nośna : słupki 5x15 rozstawione max. co 40cm obite z dwóch stron płytą Farmacell 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm
- ściana wewnętrzna działowa : słupki 5x9 rozstawione max. co 40cm obite z dwóch stron płytą Farmacell 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm
- strop z belek drewnianych 5x25cm, 7,5x25cm, 10x24cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowym
- pokrycie dachówka ceramiczna
- instalacja grzewcza : kocioł gazowy
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Film
Kosztorys orientacyjny brutto
| Stan zerowy | 94202 zł |
| Stan surowy | 207244 zł |
| Roboty wykończeniowe wewnętrzne | 131293 zł |
| Roboty wykończeniowe zewnętrzne | 54755 zł |
| Instalacje i przyłącza | 101267 zł |
| Suma | 588760 zł |
