TRYPOLIS 3

W tym projekcie polecamy okna połaciowe Velux

3899 zł 3699 zł

Rabat 200 zł

Najniższa cena z ostatnich 30 dni: 3899 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

TRYPOLIS 3 - dom mieszkalny wolnostojący z poddaszem użytkowym i garażem. Zapytaj o dostępność projektu. POBIERZ MATERIAŁY - uzysk energii, zestawienia, porównania i analizy oraz schematy...

Czytaj więcej

Powierzchnia użytkowa	126.20 m²
+ garaż	20.72 m²
Min. wymiary działki długość x szerokość	17.04 x 23.60 m
Dostępne technologie	murowana, szkieletowa, bale

Zobacz pełne dane projektu

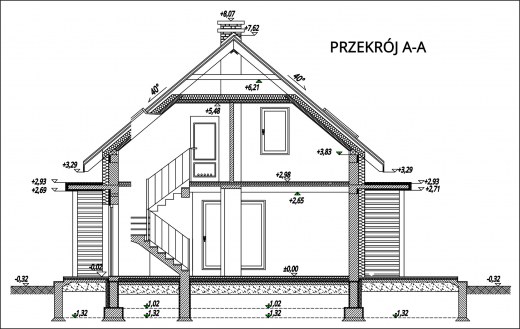

Rzuty i przekroje

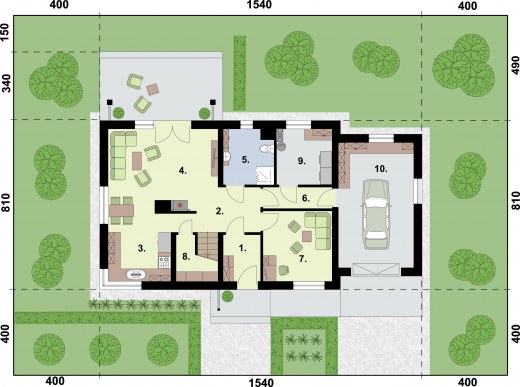

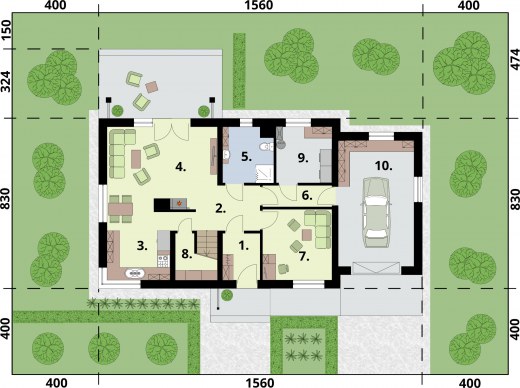

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
01.	Wiatrołap	3.85	3.85
02.	Komunikacja	7.76	7.76
03.	Kuchnia z aneksem jadalnym	11.15	11.15
04.	Salon	19.05	19.05
05.	Łazienka	6.11	6.11
06.	Komunikacja	3.24	3.24
07.	Pokój	10.92	10.92
08.	Spiżarka	1.23	1.23
	Suma	63.31	63.31
09.	Kotłownia / pralnia-suszarnia	6.94	6.94
10.	Garaż	20.72	20.27
	Suma	27.66	27.21

Zamów szczegółowe rysunki

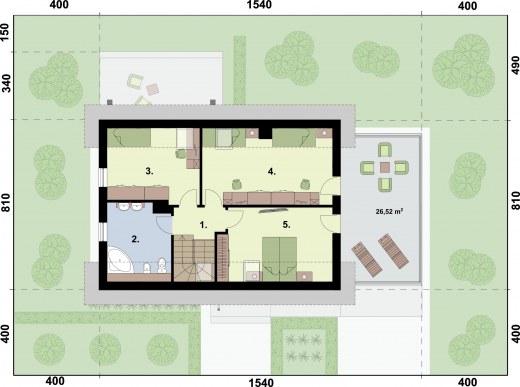

Rzut poddasza

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
01.	Komunikacja	5.34	7.68
02.	Łazienka	8.24	11.43
03.	Pokój	11.12	15.69
04.	Pokój	15.81	22.47
05.	Pokój	12.76	18.10
	Suma	53.27	75.37

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa + garaż	126.20 m² 20.72 m²
Powierzchnia zabudowy	121.56 m²
Powierzchnia kondygnacji netto	165.89 m²
Powierzchnia całkowita	265.04 m²
Kubatura	677.96 m³
Kąt nachylenia dachu	40°
Wymiary budynku długość x szerokość	8.30 x 15.60 m
Wysokość budynku	7.94 m
Min. wymiary działki długość x szerokość	17.04 x 23.60 m
Autorzy	Pracownia projektowa PRO ARTE
Energia Pierwotna (EP kWh/(m2∙rok))	67.59
Sposób ogrzewania	grzejniki
Źródła ciepła	Kocioł gazowy kondesacyjny dwufunkcyjny
Dodatkowe instalacje	instalacja wodno-kanalizacyjna, instalacja centralnego ogrzewania, instalacja elektryczna
Wentylacja	grawitacyjna
Czas realizacji	dostępny od ręki
Dach	dwuspadowy
Kondygnacja	z poddaszem
Czy posiada wersję lustrzaną	Tak
Ilość pokoi	5
Ilość pomieszczeń	15
Kształt dachu	dwuspadowy
Liczba łazienek i WC	2
Liczba pokoi parter	2
Liczba pokoi poddasze	3
Liczba pokoi razem	5

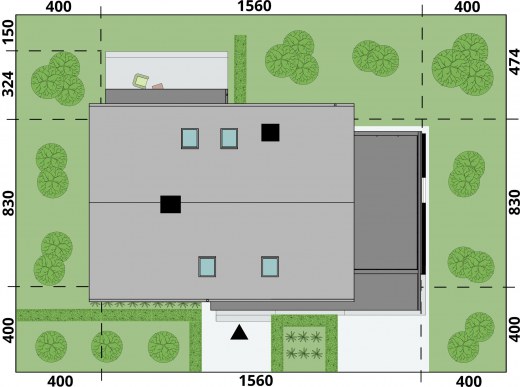

Odległość granicy działki od frontu budynku	4m
Odległość granicy działki od tyłu budynku	4,74m
Odległość granicy działki z lewej strony budynku	4m
Odległość granicy działki z prawej strony budynku	4m
Powierzchnia dachu	183.30m2
Powierzchnia garażu	20.72m2
Technologia główna	murowana
Wysokość okapu	3.51m
Wysokość parteru	2.60m
Wysokość poddasza	2.50m
Wysokość ścianki kolankowej	1m
Zabudowa	wolnostojący
Zakres zmian	Nieograniczony, zgoda na zmiany in blanco. Projektant adaptujący modyfikuje projekt
Projekt z garażem	Tak
Ilość stanowisk w garażu	1

Opis i technologia projektu

TRYPOLIS 3 - dom mieszkalny wolnostojący z poddaszem użytkowym i garażem.

Interesuje Cię fotowoltaika i pompa ciepła?

POBIERZ MATERIAŁY - uzysk energii, zestawienia, porównania i analizy oraz schematy instalacji pompy ciepła z fotowoltaiką

A może wentylacja mechaniczna?

Do tego projektu mamy opcjonalne schematy wentylacji mechanicznej wraz z wyceną sprzętu. Szczegóły tu: Wentylacja mechaniczna do domu graits

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Wysokość ściany kolankowej 1m

Technologia tradycyjna :
- ściany zewnętrzne murowane grubości 30cm
- ocieplenie styropian

- ściany wewnętrzne nośne gr. 25 cm i działowe gr. 12 cm

- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"

- konstrukcja więźby dachowej drewniana

- pokrycie panele stalowe

- projekt posiada kominek

- instalacja grzewcza: kocioł gazowy w kotłowni

-wysokość ściany kolankowej 1m

Technologia szkieletowa :

TRYPOLIS 3 szkielet drewniany

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Film

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	3292280 kg
Drewno	6381 m³
Pow. ścian nośnych zew.	175 m²
Pow. ścian nośnych wew.	34 m²
Pow. ścian działowych wew.	85 m²
Dach	18330 m²

Kosztorys orientacyjny brutto

Stan zerowy	82787 zł
Stan surowy	182132 zł
Roboty wykończeniowe wewnętrzne	115385 zł
Roboty wykończeniowe zewnętrzne	48120 zł
Instalacje i przyłącza	88996 zł
Suma	517420 zł
