TRYPOLIS 4 szkielet drewniany

W tym projekcie polecamy okna połaciowe Velux

3899 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz wersję
podstawową

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

TRYPOLIS 4 - dom mieszkalny wolnostojący z poddaszem użytkowym i garażem dwustanowiskowym w technologii lekkiego szkieletu drewnianego. Z obacz wersję murowaną TRYPOLIS 4 Projekt składa się z...

Czytaj więcej

Powierzchnia użytkowa	106.35 m²
+ Garaż	34.92 m²
+ Kotłownia	7.05 m²
Min. wymiary działki długość x szerokość	16.18 x 22.28 m
Dostępne technologie	murowana, szkieletowa

Zobacz pełne dane projektu

Rzuty i przekroje

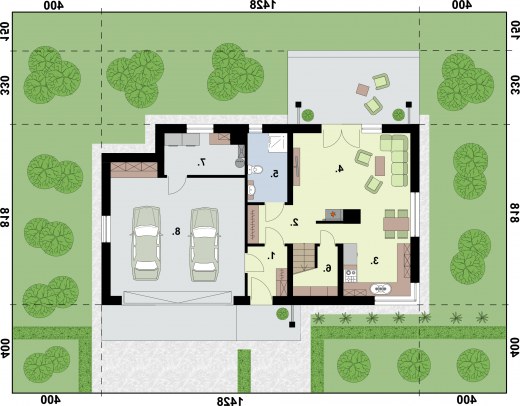

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Wiatrołap	4.4	4.4
2	Komunikacja	5.5	5.5
3	Spiżarnia	2.7	2.7
4	Kuchnia z jadalnią	12.3	12.3
5	Pokój dzienny	20.55	20.55
6	WC	5.85	6.85
	Suma	51.3	52.3
7	Kotłownia	7.05	7.05
8	Garaż	34.92	34.92
	Suma	41.97	41.97

Zamów szczegółowe rysunki

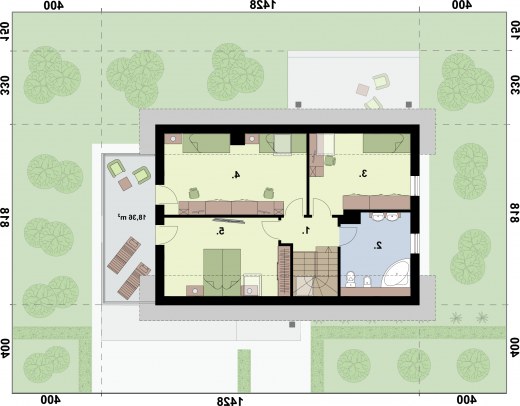

Rzut poddasza

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Komunikacja	3.6	3.6
3	Pokój	11.7	17.71
5	Sypialnia	15.4	24.15
2	Łazienka	8.05	11.92
4	Pokój	16.3	24.15
	Suma	55.05	81.53
6	Taras	14.08	14.08
	Suma	14.08	14.08

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa + Garaż + Kotłownia	106.35 m² 34.92 m² 7.05 m²
Powierzchnia zabudowy + Tarasy	113.69 m² 23.96 m²
Powierzchnia kondygnacji netto	190.00 m²
Powierzchnia całkowita	251.35 m²
Kubatura	635.24 m³
Kąt nachylenia dachu	40°
Wymiary budynku długość x szerokość	14.28 x 8.18 m
Wysokość budynku	7.70 m
Min. wymiary działki długość x szerokość	16.18 x 22.28 m
Dach	dwuspadowy
Kondygnacja	z poddaszem
Ilość pokoi	4
Ilość pomieszczeń	13
Pow. tarasów/werandy/wiaty/schodów zew.	23.96 m²
Projekt z garażem	Tak
Ilość stanowisk w garażu	2
Projekt z podwójnym garażem	Tak
Ilość stanowisk w garażu	2
Projekt z kotłownią	Tak

Opis i technologia projektu

TRYPOLIS 4 - dom mieszkalny wolnostojący z poddaszem użytkowym i garażem dwustanowiskowym w technologii lekkiego szkieletu drewnianego.

Zobacz wersję murowaną TRYPOLIS 4

Zobacz warstwy w standardzie PRO-ARTE dla szkieletu drewnianego - przekrój szkielet

Interesuje Cię wentylacja mechaniczna do tego projektu?

Do tego projektu mamy opcjonalne schematy wentylacji mechanicznej wraz z wyceną sprzętu. Szczegóły tu: Wentylacja mechaniczna do domu graits

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia szkieletowa:

- fundament tradycyjny 50x30 cm
- ściany zewnętrzne nośne: słupki 6,13x15 i 7,5x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3, a wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściany wewnętrzne nośne: słupki 6,3x15 rozstawione max. co 40cm obite zewnątrz i wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściany wewnętrzne działowe: słupki 6,3x9 rozstawione max. co 40cm obite zewnątrz i wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm.
- ocieplenie styropianem 14cm.

- konstrukcja więźby dachowej drewniana

- pokrycie dachówka ceramiczna

- projekt posiada kominek

- instalacja grzewcza: kocioł gazowy w kotłowni

-Wysokość ściany kolankowej 0.70m

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal	1201.136 kg
Drewno	29.167 m³
Dach	163 m²

Kosztorys orientacyjny brutto

Stan zerowy	69766 zł
Stan surowy	153484 zł
Roboty wykończeniowe wewnętrzne	97236 zł
Roboty wykończeniowe zewnętrzne	40551 zł
Instalacje i przyłącza	74998 zł
Suma	436035 zł
